2.8. Создание точечного класса пространственных объектов aerophoto (центры аэрофотоснимков) по материалам фотограмметрического сгущения в формате pat-b
Основной целью задачи является создание (обновление) класса пространственных объектов AeroPhoto БГД InfoAero.gdb ГИС «Изученность».
Входной информацией для задачи являются:
Результаты фотограмметрического сгущения в формате pat-b;
Программный модуль ObrabotkaAdject.exe.
В качестве выходной информации выступает обновленный класс пространственных объектов AeroPhoto БГД InfoAero.gdb ГИС «Изученность».
Последовательность действий при выполнении задачи:
Запустить программный модуль ObrabotkaAdject.exe.

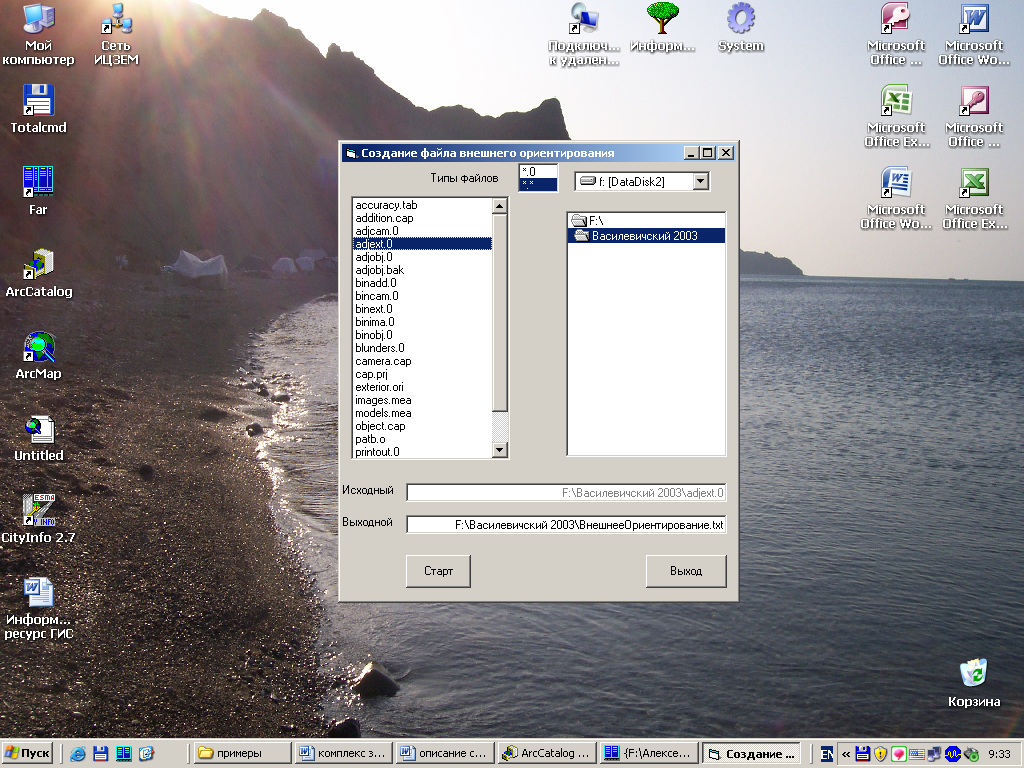

Указать месторасположение исходного и выходного файла(рис.2.6.):
Рис.2.6. Исходный и выходной файлы

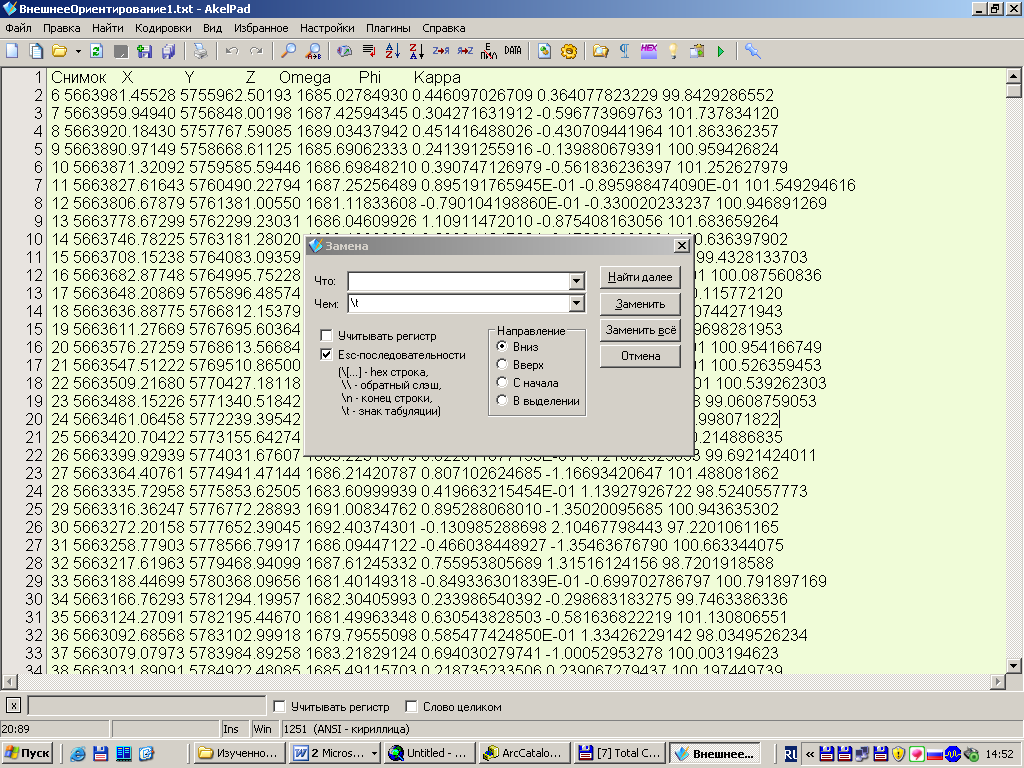

Открыть выходной файл ВнешнееОриентирование.txt из окна TotalCommander нажатием клавиши F4, отредактировать содержание текстового файла с помощью панели Заменить (комбинация клавиш Ctrl+R):
Заменить два пробела на один пробел;
Заменить один пробел на Tab (\t)(рис.2.7.).
Рис.2.7.Редактирование содержания текстового файла
Изменить расширение файла ВнешнееОриентирование.txt на .tab.

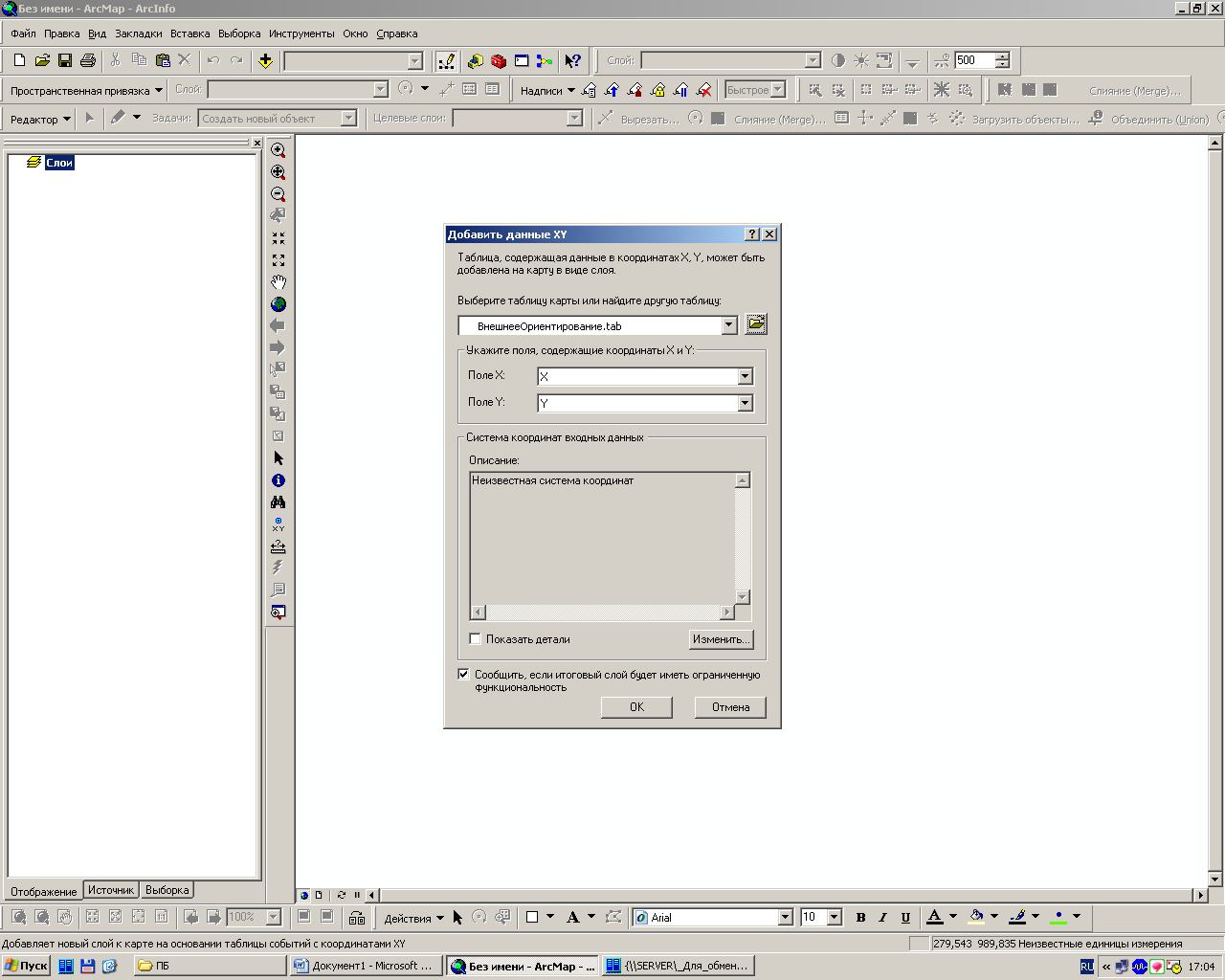

Из окна ArcMap-Инструменты-Добавить данные XY выберите файл ВнешнееОриентирование.tab и нажмите OK(рис.2.8):
Рис.2.8. Добавление данных ХУ
Экспортируйте полученные точки в шейп-файл.

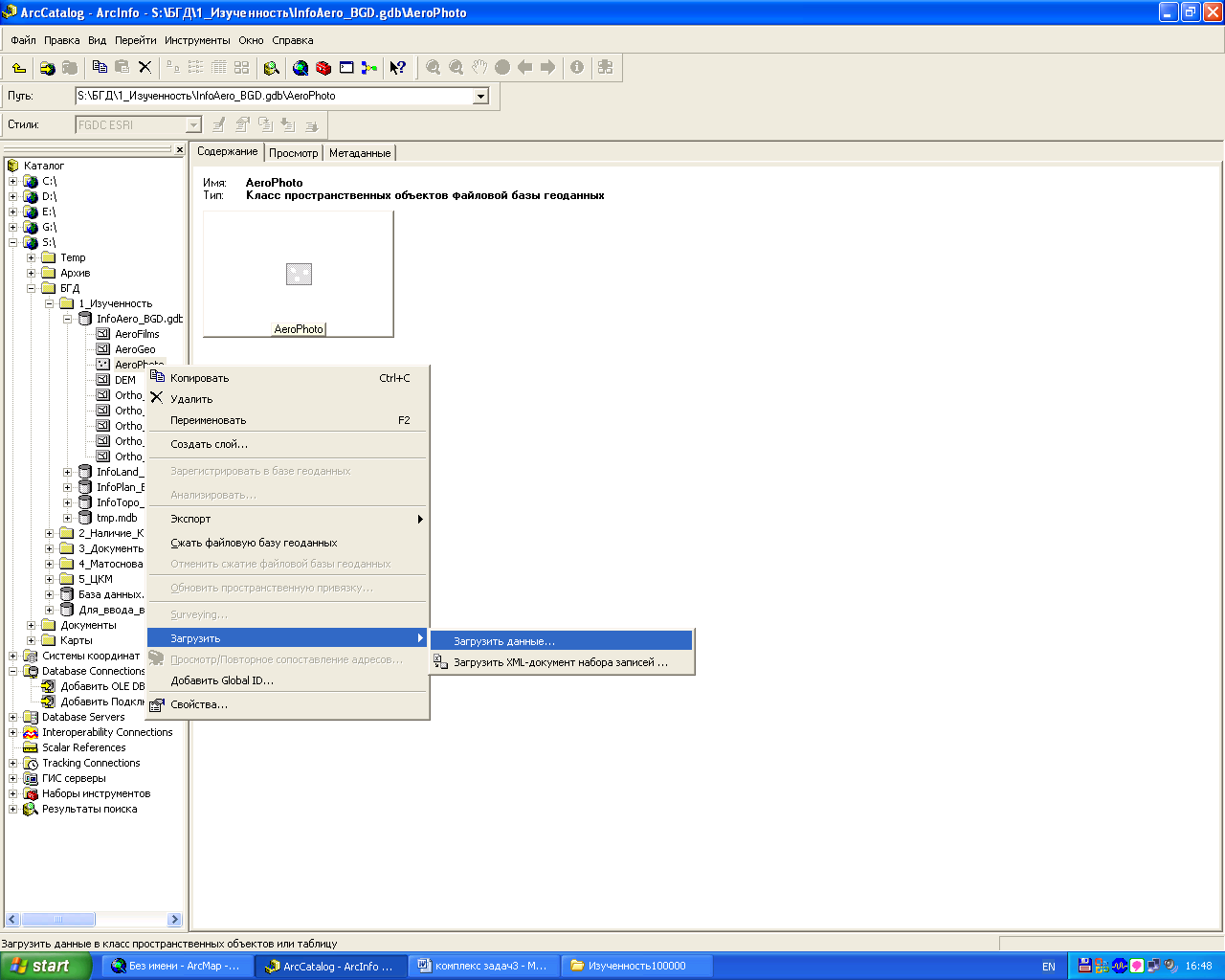

Из окна ArcCatalog загрузите полученные точки в точечный класс пространственных объектов AeroPhoto в БГД InfoAero.gdb, при этом поле Снимок шейп-файла будет соответствовать полю N в классе пространственных объектов AeroPhoto(рис.2.9.):
Рис.2.9. Загрузка данных

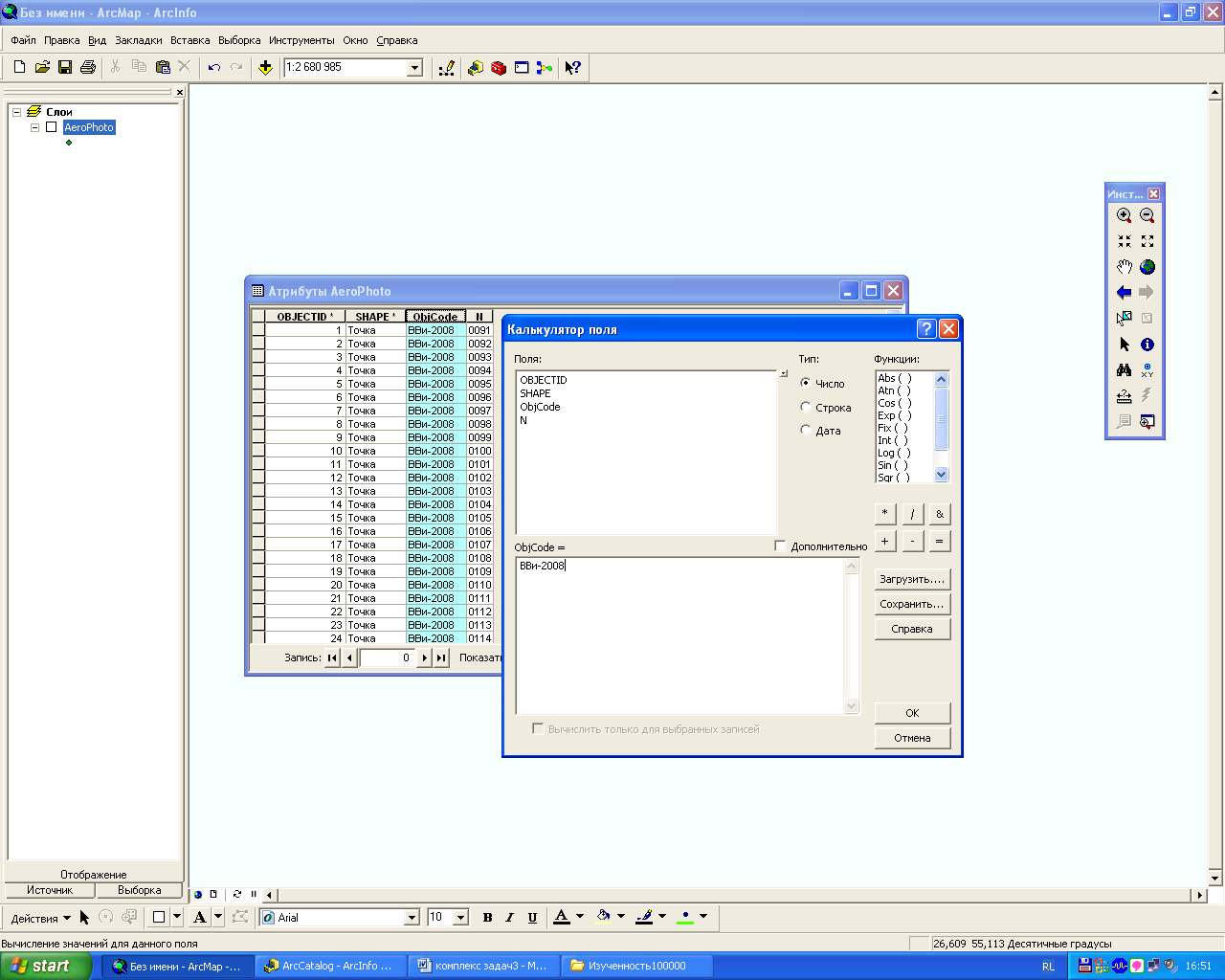

Добавьте обновленный слой AeroPhoto в проект ArcMap и с помощью калькулятора поля присвойте шифр объекта (поле ObjCode) загруженным объектам(рис.2.10.):
Рис. 2.10. Присвоение шифра объекта
Глава 3 инфраструктура пространственных данных земельного фонда республики беларусь
3.1. Национальная инфраструктура пространственных данных Республики Беларусь
Основной целью создания и развития НИПД является совершенствование геоинформационной среды для устойчивого развития Республики Беларусь, в том числе создание и обеспечение наиболее благоприятных условий для сбора, хранения, актуализации, обработки, поиска, защиты, предоставления и обмена пространственными и связанными с ними непространственными данными.
Работы, связанные с созданием и развитием НИПД, должны выполняться с соблюдением следующих принципов:
обеспечение свободного доступа к открытым (в том числе базовым) пространственным и связанным с ними непространственным данным;
повышение эффективности создания, хранения, обработки, актуализации и предоставления данных;
повышение качества пространственных данных;
снижение сроков актуализации пространственных данных.
НИПД включает следующие компоненты:
организационная структура;
нормативное правовое обеспечение;
информационное обеспечение;
техническое обеспечение.
Организационная структура представляет собой систему взаимосвязей участников НИПД, а также комплекс мер, направленных на улучшение их взаимодействия и повышение эффективности геоинформационных процессов.
Нормативное правовое обеспечение состоит из совокупности нормативных правовых актов и технических нормативных правовых актов, регламентирующих правовые отношения участников НИПД и геоинформационные процессы, реализованные в НИПД.
Информационным обеспечением НИПД является совокупность документов, классификаторов и иной информации по объемам, размещению и формам существования пространственных и непространственных данных, содержащихся в различных информационных источниках.
К основным видам информации, которой оперирует НИПД, относятся:
базовые пространственные данные.
тематические пространственные данные.
непространственные данные.
метаданные.
Пространственные и непространственные данные, предоставляемые в НИПД, распределены в различных информационных источниках, основными из которых являются:
Банк базовой пространственной информации.
ведомственные информационные системы пространственной и непространственной информации.
В Банке базовой пространственной информации содержатся базовые наборы пространственных, связанных с ними непространственных данных и их метаданных, а также при необходимости тематические пространственные, непространственные данные и их метаданные.
Ведомственные информационные системы содержат тематическую пространственную и непространственную информацию. Тематические пространственные и непространственные данные должны соответствовать имеющимся стандартам и регламентам НИПД. Кроме того, тематические пространственные данные должны быть согласованны с соответствующими базовыми пространственными данными, а непространственные данные должны иметь связь с соответствующими базовыми или тематическими пространственными данными.
Метаданные должны создаваться и актуализироваться в соответствии со стандартами и регламентами обеспечивающими совместимость данных в рамках НИПД.[9]
Техническое обеспечение НИПД представляет собой совокупность всех технических средств, используемых при ее функционировании.
геоинформационный сервер;
геопорталы;
телекоммуникационные системы.
Главным техническим средством, обеспечивающим выполнение основных функций НИПД, является Геоинформационный сервер.
Геоинформационный сервер представляет собой геоинформационную систему, выполняющую основные операции по обработке, защите, предоставлению и обмену данными, а также процессы, реализуемые в геосервисах и взаимосвязь информационных ресурсов.
Геопорталом является интернет-ресурс, обеспечивающий реализацию и доступ к геосервисам.
НИПД является динамичной системой. Ее создание и развитие включает следующие этапы:
Создание. Этап включает в себя работы по формированию организационной структуры НИПД, разработке и утверждению нормативных правовых актов и технических нормативных правовых актов, созданию основных технических средств (геоинформационного сервера, геопорталов и коммуникационной среды), формированию метаданных. Этап заканчивается вводом системы в эксплуатацию, что возможно только при функционировании Банка базовой пространственной информации, содержащего необходимый набор базовых пространственных данных. Продолжительность этапа не должна превышать трех лет.
Наполнение. Этап характеризуется увеличением объема данных и включает: накопление, в первую очередь, базовых пространственных данных в Банке базовой пространственной информации, подключение новых информационных ресурсов к НИПД, увеличение количества предоставляемых данных, а также повышение эффективности функционирования системы в целом. В зависимости от экономических и иных условий продолжительность этапа может составлять от трех до пяти лет.
Расширение. Этап характеризуется увеличением количества и повышением качества геосервисов, расширением круга участников НИПД, повышением объемов и качества информации. Этап является постоянным.
