2.6 Символизация картограмм изученности
Основной целью задачи является символизация объектов слоёв (пространственных классов объектов) ГИС «Изученность» условными знаками, цветовое и графическое оформление которых обеспечивает их однозначное визуальное восприятие.
Входной информацией для задачи являются:
Библиотека условных знаков ГИС «Изученность»;
Пространственные классы объектов ГИС «Изученность»;
Атрибутивная информация ГИС «Изученность».
В качестве выходной информации выступает символизация объектов слоёв (классов пространственных объектов) ГИС «Изученность».
Последовательность действий при выполнении задачи:
Для символизации слоя карты можно использовать готовые файлы слоя библиотеки условных знаков ГИС «Изученность», для этого необходимо добавить файл слоя с расширением .lyr из каталога Карты (папка Слои).
Для символизации слоя карты, не имеющего соответствующего файла слоя с расширением .lyr, необходимо добавить класс пространственных объектов из каталога БГД ГИС «Изученность». Установить при необходимости соединения с таблицами БД ГИС «Изученность».

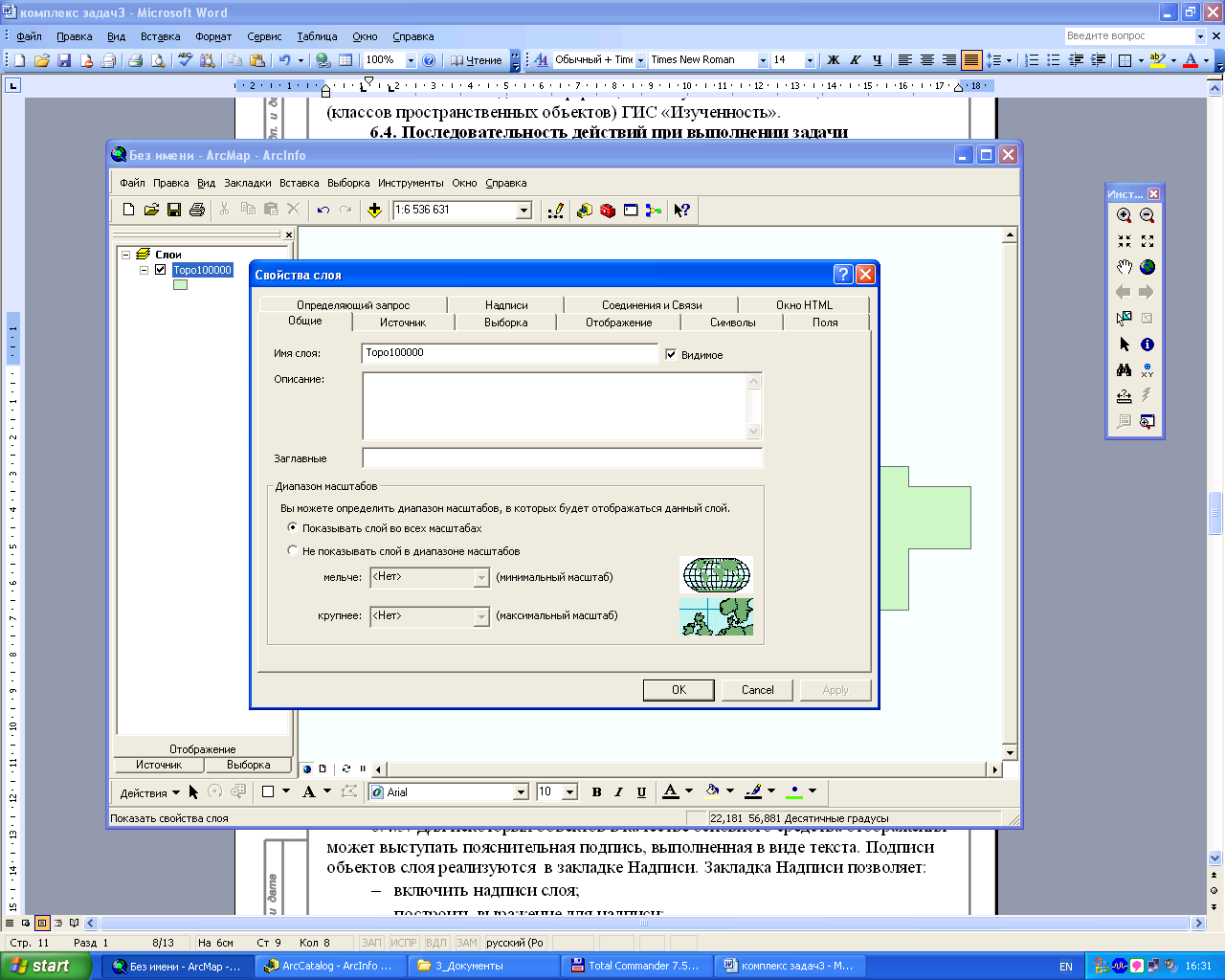

Все параметры слоя устанавливаются через его свойства(рис.2.3.):
Рис.2.3. Установление параметров слоя
В свойствах слоя в закладке Символизация установить необходимые параметры. Символизация слоя может выполняться по любому полю таблицы атрибутов (в том числе по присоединенным полям) либо по сочетанию полей. В закладке Символизация можно выбрать цветовую палитру отображения, Добавить новые значения, объединить значения. Изменить символизацию конкретного значения.
В закладке Символизация-Дополнительно-Уровни символов-Расширенные свойства можно определить, какой символ при наложении объектов будет отображаться. Для символов, которые должны перекрывать другие символы, устанавливается самый высокий уровень(рис.2.4.):
Рис.2.4. Установление уровня символа
Для некоторых объектов в качестве основного средства отображения может выступать пояснительная подпись, выполненная в виде текста. Подписи объектов слоя реализуются в закладке Надписи. Закладка Надписи позволяет:
включить надписи слоя;
построить выражение для надписи;
управлять классами надписей;
задавать параметры надписей (расположение и символы).

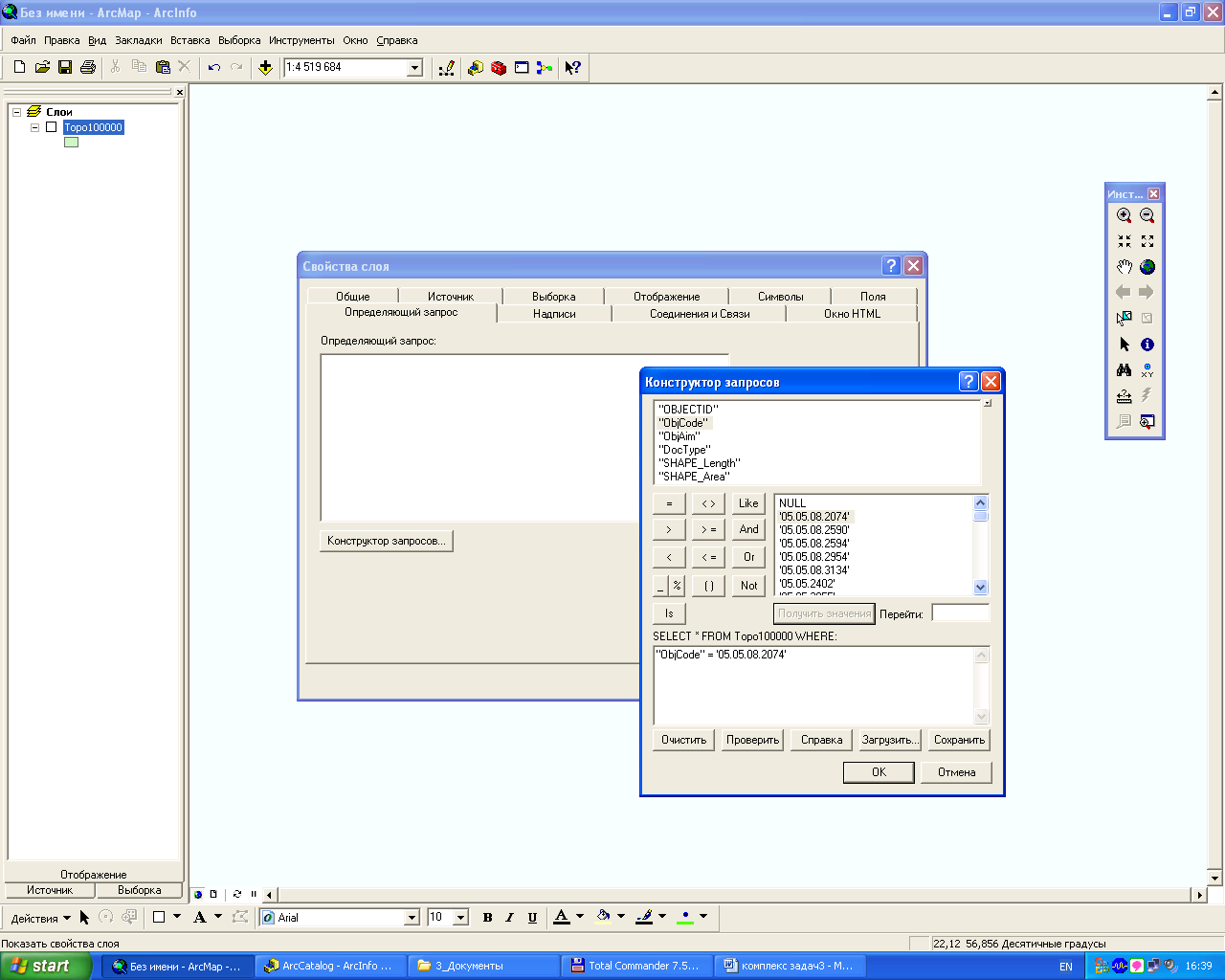

В закладке Определяющий запрос можно определить условие выборки объектов, которые будут отображаться(рис2.5.):
Рис.2.5. Создание запроса
В закладке Общие можно указать минимальный и максимальный масштаб отображения объектов слоя.
2.7. Актуализация информации о наличии картографического материала, передаваемого в гкгц по результатам выполненных работ
Основной целью задачи является обновление информации БД Data_BD.accdb ГИС «Изученность».
Входной информацией для задачи являются:
Картографический материал, передаваемый в ГКГЦ по результатам выполненных работ;
Отчетные документы о выполненных работах.
В качестве выходной информации выступают актуализированные таблицы о наличии картографического материала БД Data_BD.accdb ГИС «Изученность».
Последовательность действий при выполнении задачи:
Открыть форму frm_Картматериалы БД Data_BD.accdb.
Определить таблицу-источник данных формы.
Прежде чем добавить новую запись, необходимо проверить наличие соответствующей записи в таблице. При наличии записи внести в случае необходимости изменения. В случае отсутствия записи – добавить.
