Введение
Моделирование бизнес-процесса – процесс отражения субъективного видения потока работ в виде формальной модели, состоящей из взаимосвязанных операций.
Целью моделирования является систематизация знаний о компании и ее бизнес-процессах в наглядной графической форме более удобной для аналитической обработки полученной информации. Цель курсового проекта состоит в автоматизации процесса учета услуг с выдачей счета на оплату. Задача курсового проекта: ведение списка клиентов (по мастерам), ведение списка мастеров и предоставляемых услуг, расписание работы для мастеров, учёт времени занятости мастеров, ведение архива клиентов за последний месяц, списка телефонов сотрудников.
В настоящее время на рынке компьютерных технологий представлены несколько специальных программ, позволяющих обследовать предприятие и построить модель. Выбор методологии и инструментов, с помощью которых проводится моделирование бизнес-процессов, основополагающего значения не имеет. Существуют стандартизированные, опробованные временем методологии и инструментальные средства, с помощью которых можно обследовать предприятие и построить его модель. Ключевое их преимущество - простота и доступность к овладению.
1 Описание модели
1.1 Цели и задачи работы
Целью курсового проектирования является получение студентами практических навыков в:
• стандартизации основных этапов жизненного цикла программных средств;
• документировании программных средств;
• обеспечении надежности и качества функционирования программных средств;
• использовании методов тестирования программного обеспечения.
Целью же создания данной модели является наиболее полное описание предметной области (салона красоты), её функций, в том числе – отдельно – тех, которые необходимо автоматизировать, а также полное описание всех классов и параметров (правил), которые связаны функциями предметной области для дальнейшего использования модели в качестве основы для создания автоматизированной базы данных.
Задача – информационная поддержка деятельности салона. БД должна содержать список услуг, предоставляемых салоном, график работы мастеров, списки клиентов и мастеров. БД должна обеспечивать:
ведение списка клиентов (по мастерам);
ведение списка мастеров и предоставляемых услуг;
расписание работы для мастеров;
учёт времени занятости мастеров;
ведение архива клиентов за последний месяц.
списка телефонов сотрудников;
учёт услуг с выдачей счёта на оплату и т.д.
1.2 Ход работы
Работа в Enterprise Architect (EA) начинается с создания нового проекта. Для этого в меню Пуск – Программы выбираем Enterprise Architect - Enterprise Architect.

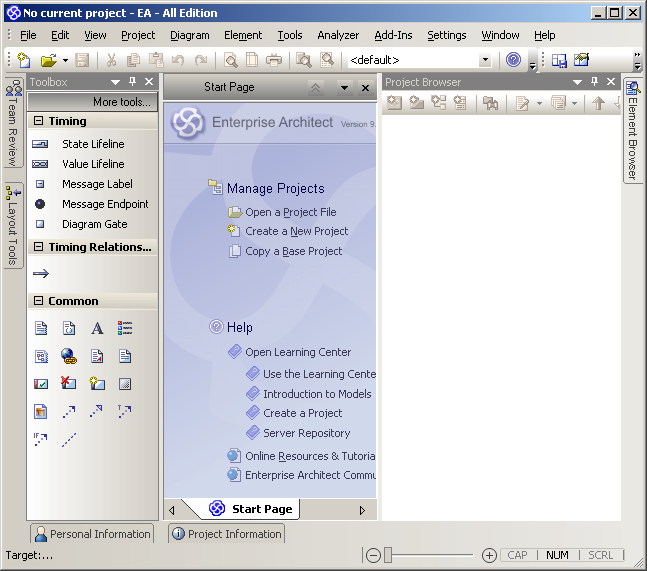

В окне EA выбираем Создать новый проект (Create a New Project… ) (рисунок 1).
Рисунок 1 – Окно EA
В окне создания нового проекта (рисунок 2) в поле New Project: задаем путь для сохранения и имя нового файла с расширением .EAP.
Рисунок 2 - Окно задания имени нового проекта
После задания имени нового проекта в правой части экрана появляется окно Project Browser с предложенной структурой папок. В нашем случае структуру папок мы задаем сами.
В области просмотра «Описание бизнес процессов» были созданы пакеты (Package), включающие в себя подэтапы (рисунок 3).

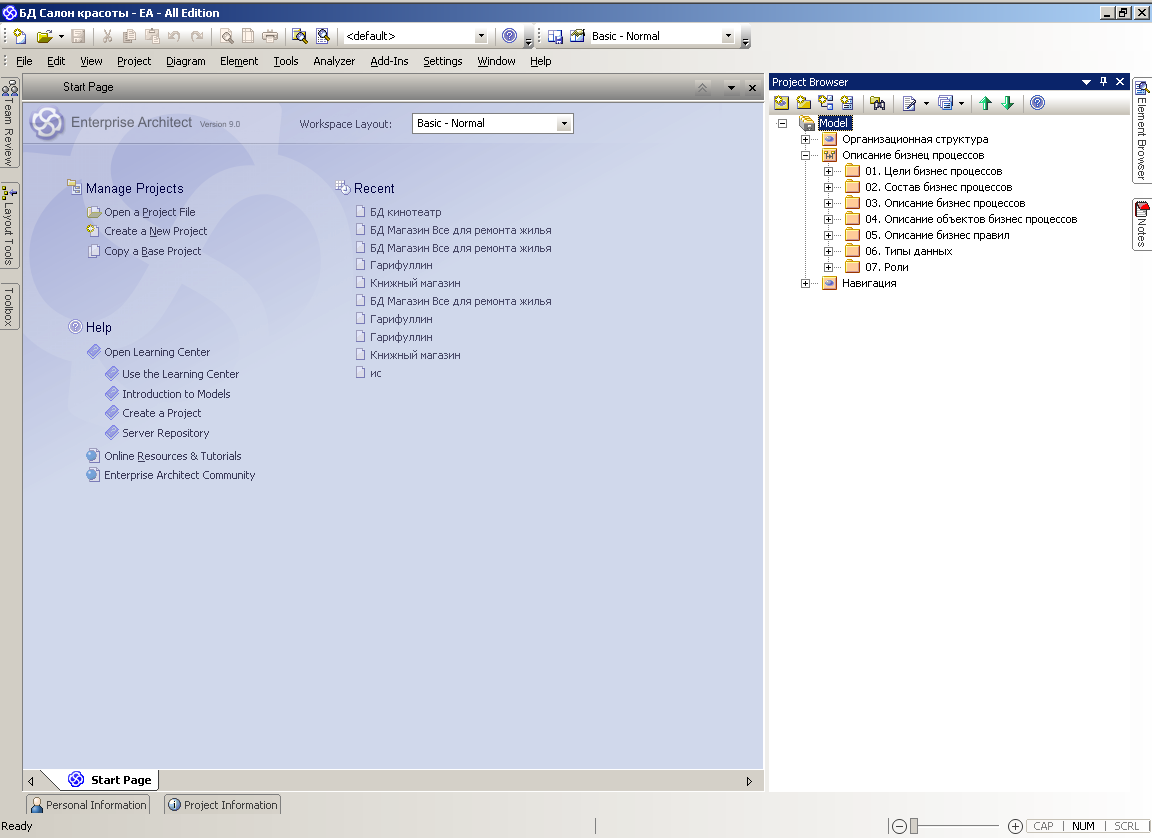

Рисунок 3 - Дерево моделей в браузере ЕА.
Таким образом, область просмотра «Описание бизнес процессов» состоит из следующих элементов: целей бизнес-процессов, состава бизнес-процессов, описания бизнес-процессов, описание объектов бизнес-процессов, описания бизнес-правил, типов данных и ролей.
