3. Ескізне проектування.

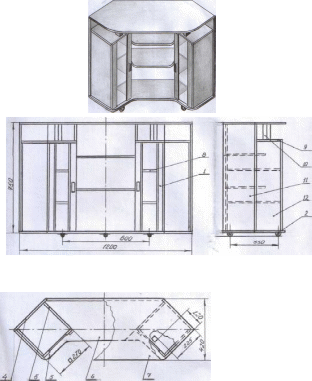

3.1. Проведений аналіз зразків виробу та комбінування кращих ознак на основі обраного варіанту конструкції, дає змогу запропонувати наступний остаточний варіант:
3.2. Опис зовнішнього вигляду обраного варіанту конструкції:
- тумба під телевізор;
- лист ДСП (1,75м х 1,75м), скло товщиною 4мм, само різи, брусок деревини 40х40мм;
- даний виріб складається з деталей, які мають прямолінійні та криволінійні форми;
- кутові з’єднання з використанням нагелів та металевих кутників;
- випилювання електролобзиком заготовок з ДСП, ручний обробці ДСП, деревини та пластмаси;
- ДСП повинна мати високу міцність, повинна добре піддаватися обробці інструментами;
- габаритні розміри – 1200х750х420.
4. Розробка технічного проекту 4.1. Визначаємо вихідні дані для побудови креслень деталей виробу та розмірні характеристики:
Назва |
Розміри (мм) |
Кількість |
Матеріал |
Кришка тумби |
1200х420 |
1 |
ДСП |
Основа тумби |
1200х420 |
1 |
ДСП |
Відкриті полички |
780х270 |
2 |
ДСП |
Полички тумбочок |
270х270 |
4 |
ДСП |
Зовні стійки |
750х275 |
2 |
ДСП |
Боковини тумбочок |
630х270 |
4 |
ДСП |
Ручки |
80х40х2 |
2 |
Метал |
Ніжки-ролики |
45х35 |
3 |
Стандартні покупні |
Стійки кришки |
120х40х40 |
2 |
Деревина |
Кришки тумбочок |
270х270 |
2 |
ДСП |
Двері тумбочок |
630х50 – ДСП 630х190х3 - скло |
2 |
ДСП, скло |
|
|||||||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|||||||||
|
|
|
|
|
|||||||||
|
|
|
|
|
|
Літ. |
Маса |
Масштаб |
|||||
Змн. |
Арк. |
№ Докум. |
Підпис |
Дата |
|
|
|
|
|
||||
Розроб. |
|
|
|
||||||||||
Перевр. |
|
|
|
||||||||||
Т.Контр. |
|
|
|
Арк. |
Аркушів |
||||||||
Ре ценз. |
|
|
|
|
|
||||||||
Н.Контр. |
|
|
|
||||||||||
Затверд. |
|
|
|
||||||||||
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
||||||||
Проект на виготовлення декоративної тарілки
Організаційно-підготовчий етап
Актуальність проекту
Сьогодні тарілка, функціональність якої відображена в самій назві, використовується здебільшого не як повсякденний предмет побуту, а як експонат з минулих століть, з яким пов’язані певні традиції. Тому я вирішив виготовити тарілку і оформити її різьбленням для оздоблення кухні, де приймаємо їжу, використавши її як елемент декору стіни. Вона надасть більш свіжіший вигляд стіні і доповнить інтер’єр кімнати. При розробці такого проекту акцент, на мою думку, слід зробити на естетичних, ергономічних, технологічних та економічних параметрах виробу.
Опрацювавши літературу (книжки, журнали, каталоги й збірники), проглянувши інформацію в Інтернеті, я вибрав три найбільш вдалі варіанти тарілок з різьбленням. Розглянемо їх:

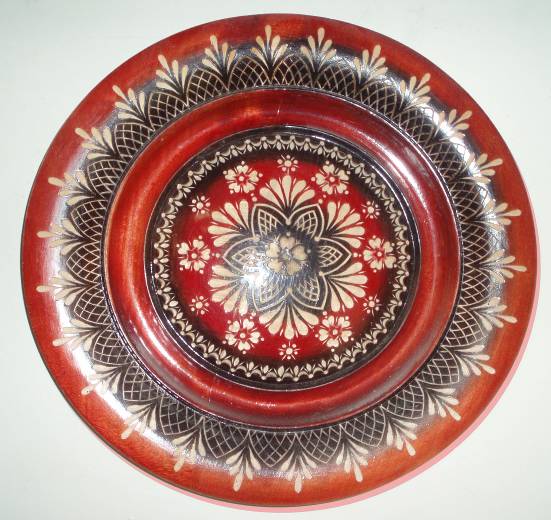

Варіант 1
В
аріант

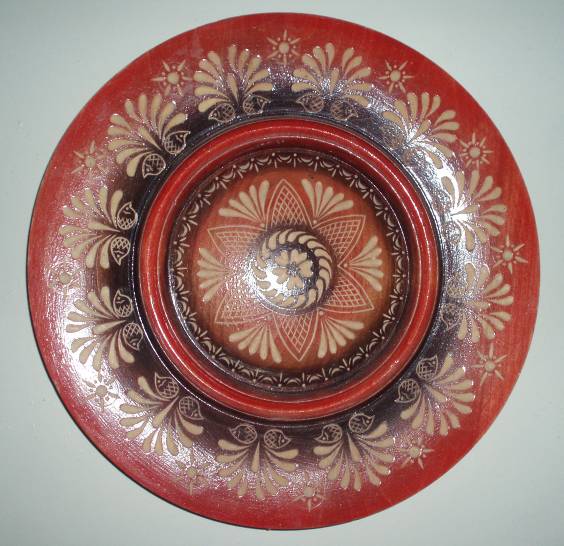

2
В
аріант
3
