Приложение
ЛИСТИНГИ ПРОГРАММ
в среде Mathcad
1.-Призматический
Принятые
обозначения: r - радиальные координаты
исходного профиля детали
h
- искомые координаты контролируемого
сечения
резца
a
- задний угол в базовой точке (лат.)
g
- передний угол в базовой точке (лат.)
z
- осевая координата профиля
rb-радиус
детали в базовой точке
Введём
исходные даннные по углам в градусах:
Задний
угол выбирают из диапазона 10-12 гр. для
круглых резцов и 12-15 гр.
для
призматических; передний угол назначают
в зависимости от твёрдости
обрабатываемого
материала (см. табл.)
Число
точек на профиле
Введём
координаты опорных точек профиля
детали с дисплея.
Вдоль
оси
Радиус
Проверим
ввод графиком
Введём
значение радиуса базовой точки
(минимальный
в системе детали)
Предваряется
расчетом
Сформируем
цикл
по
вычислению
искомых
координат
осевого
сечения
резца
с
помощью
ранжированнй
переменной
i.
Формула
для профильного сечения авторская
Распечатаем
результаты
профилирования
i-номер
точки на профиле
Текущая
координата h лежит в нормальной к задней
по-
верхности
плоскости и отсчитывается от базовой
точки
Пересчитаем
координаты профиля в систему с
началом в базовой точке для сравнения профилей
детали и резца
Построим
графики для сравнения и анализа профилей
h-профиль
резца
rd-профиль
детали
Построим
график изменения передних углов на
режущем контуре в поперечной к оси
детали ллоскости с учётом поворота
плоскости резания в рассматриваемой
точке профиля детали
Формулы
График передних углов График задних углов
Исследуем
углы в нормальной плоскости к режущему
контуру.
Для
этого нам потребуются углы между
касательной к контуру (профилю) и
перпендикуляром к оси резца в опорных
точках.
Сформируем
массив профильных углов фи и введём
его с дисплея, ориентируясь
на чертёж профиля детали.
Контур
детали
Формулы
для нормальных углов к режущей кромке
Графики
нормальных углов
2.-
круглый (наружный)
Принятые
обозначения: r - радиальные координаты
исходного профиля детали
Rn-наружный
радиус резца
a
- задний угол в базовой точке (лат.)
g
- передний угол в базовой точке (лат.)
z
- осевая координата профиля
rb-радиус
детали в базовой точке
n-число
точек на профиле
Введём
исходные даннные :
Передний
угол
Задний
угол
Переведём
в радианы
Число
точек на профиле
(с
учётом нуля-шесть)
Наружный
радиус резца
Введём
координаты профиля детали.
Радиус
Вдоль
оси

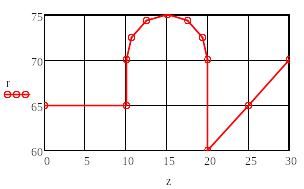

Проверим
ввод графиком
Введём
значение радиуса в базовой точке
(минимальный
в системе детали)
Рассчитаем
угол поворота плоскости резания
в
i-точке профиля детали
Формула
для угла поворота плоскости резания
Угол
поворота плоскости резания
в
i-точске профиля детали
Координаты
точки профиля в системе
резца
Радиус
резца
Координата
R
Координата
Z
Профиль
резца
Рассчитаем
параметры для наладки резца и его
заточки:
а-
для заточки расстояние от оси до
передней грани
б-для
наладки резца относительно оси детали
Вычислим
значения передних углов в
опорных точках
Вычислим
значения задних углов в
опорных точках
Построим
график передних углов
Построим
график задних углов
Исследуем
углы в нормальной плоскости к режущему
контуру.
Для
этого нам потребуются углы касательной
к контуру (профилю) в опорных точках.
Сформируем
массив профильных углов и введём его
с дисплея, ориентируясь
на чертёж профиля детали.
Контур
детали
Формулы
для нормальных углов
Графики
нормальных углов
4.-Круглый
внутренний
Принятые
обозначения: r - радиальные координаты
исходного профиля детали
h
- искомые координаты контролируемого
сечения
резца
a
- задний угол в базовой точке (лат.)
g
- передний угол в базовой точке (лат.)
z
- осевая координата профиля
rb-радиус
детали в базовой точке
Введём
исходные даннные по углам в градусах:
Передний
угол
Задний
угол
Переведём
в радианы
Число
точек на профиле
(с
учётом нуля-12)
Наружный
радиус резца
Введём
координаты профиля детали.
График
профиля для проверки ввода
Введём
значение радиуса детали в базовой
точке
(максимальный)
В
цикле считаем угол поворота плоскости
резания в текущей точке
Искомый
радиус
резца
Угол
поворота
плоскости
реза-
ния
в текущей
точке
Смещаем
базу отсчёта
R-резец
r-деталь
Совмещённые
профили детали
и
резца
Рассчитываем
радиальное несовпадение профилей
Δ
Рассчитаем
параметры для наладки резца
и его заточки: H h
а-
для заточки расстояние от
оси до передней грани
б-для
наладки резца
относительно
оси детали
Вычислим
значения передних углов в
опорных точках
Вычислим
значения задних углов в
опорных точках
Построим
график передних
углов
Построим
график задних
углов
Исследуем
углы в нормальной плоскости к режущему
контуру.
Для
этого нам потребуются углы касательной
к контуру (профилю) в опорных точках.
Сформируем
массив профильных углов и введём его
с дисплея, ориентируясь
на чертёж профиля детали.
Контур
детали
Формулы
для нормальных углов
Значения
углов
Графики
нормальных углов
Переведём
координаты профиля резца в систему
рабочего чертежа и шаблона предварительно,
распечатав ещё раз массивы R1 и z
Смещаем
начало системы на горизонтальный
базовый участок профиля резца
Строим
профиль в системе шаблона
Таблица 1
