2.3 Расчет длины участка регенерации
Длина участка регенерации рассчитывается по двум параметрам оптического кабеля:
- энергетическим потерям(затухание);
-дисперсия.
Рассчитаем максимальную длину участка регенерации по затуханию:
=
, (1.1)
где ЭП- энергетический потенциал,дБ
Арс – затухание на разъемный стык,дБ
Азап – запас,дБ
Анс – затухание на неразъемном стыке,дБ
α – коэффициент затухания,дБ/км
Lстр- строительная длина,км.
Подробное рассмотрение составляющих (1.1) :
ЭП рассчитывается по формуле:
ЭП=рпер - рпр (1.2)
рпер – мощность источника излучения,
рпр – чувствительность приемника излучения.
Арс – это затухание, вносимое разъемным соединением, принимаем 0,5дБ.
Азап –эксплуатационный запас, принимаем 4-6 дБ.
Анс- это затухание вносимое неразьемным соединением, принимаем равным 0,15 дБ.
Рассчитаем теперь длину регенерационного участка по затуханию, но для начала рассчитаем ЭП, подставив значения в формулу (1.2):
ЭП= 0 – (–31)= 31 дБ
Рассчитаем максимальную длину участка регенерации по дисперсии:
=
(1.3)
где Δλ- ширина спектральной линии излучения лазера, нм;
Вцсп –скорость заданной системы передачи, бит/с;
σ01-удельная хроматическая дисперсия, пс/нм*км :
σ01=3,5 пс/нм*км при длине волны 1310 нм ;
σ01=18 пс/нм*км при длине волны 1550 нм .
По исходным данным у меня длина волны – 1310 нм, соответственно σ01=3,5 пс/нм*км .
Рассчитаем длину участка регенерации по дисперсии:
Сравнивая и видно, что минимальным является длина участка регенерации по затуханию, следовательно :
=81,26 км
2.4 Схема организации связи кольце sdh
Для построения схемы организации связи необходимо определить количество НРП в кольце, для этого используем формулу:
Nнрп=
-1
(1.4)
Приведем пример расчета количества НРП для одной секции, а остальные значения введем в таблицу 2.4.1
Nнрп(8-1)
=
-1=1
Таблица 2.4.1 Количество НРП
|
1-2 |
2-3 |
3-4 |
4-5 |
5-6 |
6-7 |
7-8 |
8-1 |
Длина секции, км |
26 |
40 |
32 |
43 |
28 |
69 |
43 |
108 |
Количество НРП |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
Необходимо подобрать тип оптического интерфейса для построения схемы организации связи, для этого представлю таблицу 2.4.2

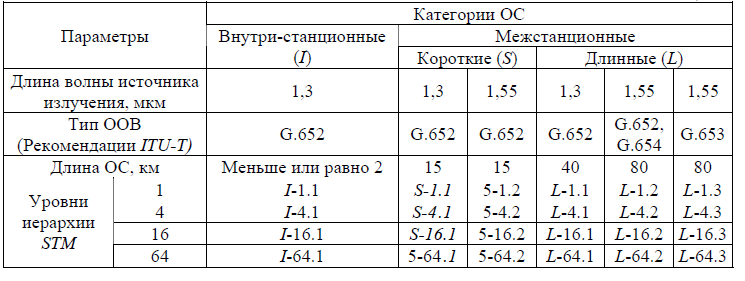

Таблица 2.4.2 Оптические интерфейсы
ITU-T разработала Рекомендацию G.957. Она нормирует ОС по длине и определяет три категории их применения. Эти категории имеют следующие обозначения:
-категория I - внутристанционные ОС протяженностью менее 2 км, в которых используются сигналы оптического излучения с длиной волны 1,3 мкм;
-категория S - короткие межстанционные ОС протяженностью порядка 15 км, на которых используются источники оптического излучения с длинами волн 1,3 и 1,55 мкм;
-категория L - длинные межстанционные ОС протяженностью до 40 км при длине волны используемого источника оптического излучения 1,3 мкм и до 80 км - при длине волны 1,55 мкм.
Необходимо подчеркнуть, что указанные длины ОС приводятся и используются только для их классификации и не могут рассматриваться как рекомендуемые значения этого параметра для практического использования. Допускается возможность повышения класса (пропускной способности) действующих СЛТ при переходе к длине волны 1,55 мкм.
Указанная классификация трех категорий применения ОС и значения определяющих эти категории параметров, приведены в табл. 2.4.2. Из таблицы следует, что внутри каждой категории (I, S или L) имеются (возможны) ОС, по которым передаются оптические ЦЛС на разных длинах волн (1,3 мкм или 1,55 мкм ). Эти секции используются в системах передачи SDH четырех уровней (STM-1, STM-4, STM-16 или STM-64), а для образования любой ОС могут применяться различные типы ООВ, параметры которых определены в Рекомендациях ITU-T G.652 - G.654. В результате получаем 24 варианта категорий ОС, которые представлены в четырех нижних строках табл.2.4.2.
По изложенным выше пояснениям к таблице 2.4.2, для моей сети подходит интерфейс L-4.1, используется STM-4, а длина волны составляет 1310 нм.
После того как выбраны интерфейсы и я знаю структуру сети, то строю схему организации связи в кольце SDH, она представлена на рис 2.4.1.
Примечание:
L – для длинных линий/S-коротких линий
4 –уровень STM
1-длина волны 1310нм
2-длина волны 1550нм
E1 – электрические интерфейсы для ввода/вывода потоков Е1
