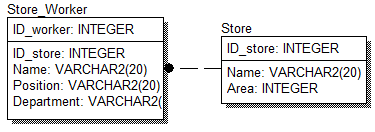

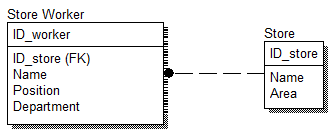

Уровень 3. Структура данных независимая от пути доступа.

Склад (Store)

ID_store (PK): INTEGER	Название (Name): VARCHAR2(20)	Площадь (Area): INTEGER
1	Домодедовский	3000
2	Северный	8000
3	Склад №3	4000

Работники склада (Store Worker)

ID_worker (PK): INTEGER	ID_store (PK): INTEGER	Имя (Name): VARCHAR2 (20)	Должность (Position): VARCHAR2 (20)	Отдел (Department): VARCHAR2 (20)
23	1	Иванов И.И.	грузчик	доставка
456	1	Петрова Л.П.	бухгалтер	бухгалтерия
124	2	Сидоров А.Н.	директор	Управление
76	3	Васечкин А.Е.	логист	доставка

Полученный в ERWin код.

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NULL,

Area INTEGER NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

CREATE TABLE Store_Worker (

ID_worker INTEGER NOT NULL,

Name VARCHAR2(20) NOT NULL,

Position VARCHAR2(20) NOT NULL,

Department VARCHAR2(20) NOT NULL,

ID_store INTEGER NOT NULL

);

ALTER TABLE Store_Worker

ADD ( PRIMARY KEY (ID_worker) ) ;

ALTER TABLE Store_Worker

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store ) ;

Лабораторная работа №6. Связь иерархическая рекурсия.

Анализ моделей данных с использованием нескольких уровней логического представления.

Уровень 1. Информация об объектах и связях (словарь).

• Множества сущностей: Работник склада (Store Worker).

• Сущности: Иванов, Петрова, Сидоров, Васечкин, Уткин, Зайцев.

• Множества связей: Начальник – у каждого сотрудника склада есть начальник, директор является начальником для самого себя.

• Связи: Начальник = {(Иванов, Петрова), (Петрова, Сидоров), (Сидоров, Сидоров)}

• Атрибуты: Name: Store_Worker → {Иванов, Петрова, Сидоров, Васечкин}, Position: Store_Worker → {грузчик, бухгалтер, директор, логист}, Department: Store_Worker → {доставка, бухгалтерия, управление}.

• Роли: работник, работодатель.

Уровень 2.Структура информации.

Начальник

Работники склада

Работники склада

Уровень 3. Структура данных независимая от пути доступа.

Работники склада (Store Worker2)

ID_worker (PK): INTEGER	ID_boss (FK): INTEGER	ID_store (PK): INTEGER	Имя (Name): VARCHAR2 (20)	Должность (Position): VARCHAR2 (20)	Отдел (Department): VARCHAR2 (20)
23	456	1	Иванов	бухгалтер	бухгалтерия
456	124	1	Петрова	Глав. Бух.	бухгалтерия
124	124	1	Сидоров	директор	Управление

Полученный в ERWin код.

CREATE TABLE Store (

ID_store INTEGER NOT NULL,

Name VARCHAR2(20) NULL,

Area INTEGER NULL

);

ALTER TABLE Store

ADD ( PRIMARY KEY (ID_store) ) ;

CREATE TABLE Store_Worker2 (

ID_worker INTEGER NOT NULL,

ID_Boss INTEGER NULL,

Name VARCHAR2(20) NOT NULL,

Position VARCHAR2(20) NOT NULL,

Department VARCHAR2(20) NOT NULL,

ID_store INTEGER NOT NULL

);

ALTER TABLE Store_Worker2

ADD ( PRIMARY KEY (ID_worker) ) ;

ALTER TABLE Store_Worker2

ADD ( FOREIGN KEY (ID_store)

REFERENCES Store ) ;

ALTER TABLE Store_Worker2

ADD ( FOREIGN KEY (ID_Boss)

REFERENCES Store_Worker2

ON DELETE SET NULL ) ;

Лабораторная работа №7. Сетевая рекурсия.

Анализ моделей данных с использованием нескольких уровней логического представления.

Уровень 1. Информация об объектах и связях (словарь).

• Множества сущностей: Склад (Store), Материал (Material).

• Сущности: склад Домодедовский, склад Северный, склад №3, вагонка, стекловата, блок хаус.

• Множества связей: Склад хранит материал/материал хранится на складе.

• Связи: Хранит = {(Домодедовский склад, Блок Хаус), (Северный склад, Стекловата) и т.д.} Хранится = {(Вагонка, Домодедовский склад), (Блок хаус, Склад №3)}

• Атрибуты: Name: Store → {Домодедовский, Северный, Склад №3 }, Name: Material → {Вагонка, Стекловата, блок хаус }

• Роли: Хранитель материала, хранимый материал.

Хранит\ хранится

Уровень 2.Структура информации.
