Приложение № 3

к Инструкции по обеспечению безопасности движения поездов при технической эксплуатации устройств и систем СЦБ

Перечень основных работ, выполняемых с разрешения дежурного по станции без записи в Журнале осмотра путей, стрелочных

переводов, устройств СЦБ, связи и контактной сети

1.Замена ламп в светофорах всех назначений, в сигнальных полосах, маршрутных и световых указателях.

2.Одиночная замена сигнального трансформатора и регулировка напряжения на лампах или ССС светофора.

3.Проверка состояния электроприводов, внешних замыкателей, КСБ и стрелочных гарнитур без разборки.

4.Проверка крепления, плотности замыкания и регулировка контактов автопереключателя стрелочного электропривода с кратковременным (до 3-х мин.) нарушением электрического контроля положения стрелки без вывода электропривода из механического замыкания и перевода стрелки.

5.Проверка внутреннего состояния электропривода с переводом стрелки, чистка и смазка узлов и деталей в электроприводе при выключенном курбельном блок-контакте.

(В ред. Распоряжения ОАО «РЖД» от 15.12.2015 № 2933р)

6.Одиночная замена на стрелке изоляции гарнитурных угольников и крепящих болтов (при наличии связной полосы).

7.Проверка чередования полярности рельсовых цепей без замыкания изолирующих стыков; одиночная замена дроссельных перемычек, перемычек

ккабельным стойкам и путевым трансформаторным ящикам, электротяговых соединителей; измерение кодового тока с кратковременным перерывом контроля свободности состояния рельсовых цепей на аппарате управления.

8.Одиночная замена приборов, имеющих штепсельное соединение, замена контрольных лампочек (светодиодных индикаторов) аппарата управления.

В случае, если заменяемый прибор или элемент находится внутри пломбируемого устройства (пульта, шкафа и т.д.), то в Журнале осмотра делается запись о вскрытии этого устройства с указанием производимой работы.

9.Замена предохранителей, проверка устройств аварийного включения резерва (АВР) и аварийного повторного включения (АПВ) с кратковременным перерывом питания устройств.

62

10.Отключение в электрических цепях выпрямителей, не имеющих аккумуляторного резерва, если они не питают цепи поляризованных приборов.

11.Отключение монтажных проводов или жил кабеля на одной контактной клемме при выполнении графика технического обслуживания или проверке устройств с кратковременным нарушением работы устройств и

споследующей проверкой их действия после окончания работ.

12.Проверка работы централизованных стрелок с аппарата управления

ссогласия и под наблюдением дежурного по станции, проверка стрелочных контрольных замков.

13.Проверка зависимостей в устройствах СЦБ с кратковременным отключением цепей без прекращения действия устройств, кроме проверки электрического замыкания стрелок.

14.Регулировка цветовой гаммы монитора (для мониторов с электронно-лучевой трубкой).

15.Чистка принтера без разборки.

16.Проверка надёжности крепления разъёмов и соединительных

шнуров.

17.Проверка показаний даты и времени системных часов.

18.Проверка правильности ведения архивных файлов.

19.Проверка работы и состояния устройств сопряжения с объектами по показаниям средств индикации.

20.Проверка работы и состояния центрального процессора, каналов связи управляющего комплекса по показаниям индикации.

21.Наружная чистка шкафов для размещения электронного оборудования, внутренний осмотр шкафов с лицевой и монтажной стороны, проверка разъемов всех соединений, надежности их крепления, внутренняя чистка шкафов, замена вентиляторов шкафов.

22.Измерение сопротивления изоляции экрана кабеля по отношению к земле, проверка целостности экрана.

23.Внешний осмотр и наружная чистка УБП, аккумуляторов, проверка напряжения аккумуляторной батареи, проверка работы вентилятора.

___________

63

Приложение № 4

к Инструкции по обеспечению безопасности движения поездов при технической эксплуатации устройств и систем СЦБ

Места отсоединения рабочих и контрольных тяг электропривода стрелок электрической централизации

3

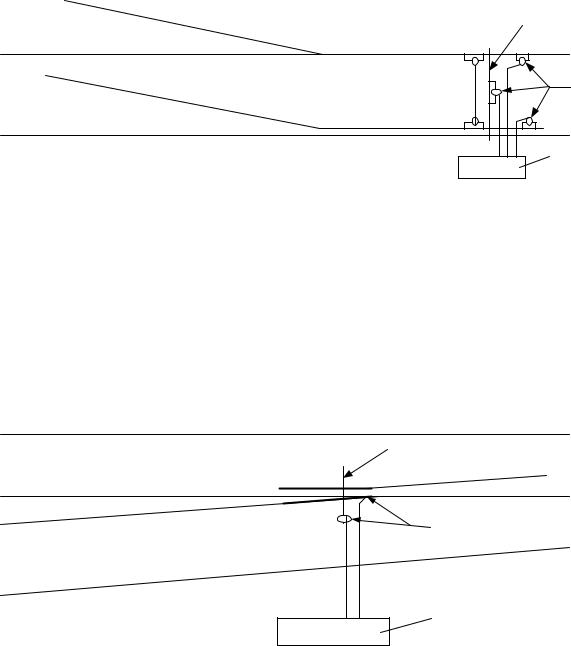

Рисунок 1. Электропривод типа СП 1 - место отсоединения рабочей тяги; 2 - места отсоединения контрольных тяг; 3 – электропривод.

Рисунок 2. Электропривод типа СП на стрелке с поворотным сердечником крестовины:

1 - сердечник крестовины;

2 - места отсоединения рабочей и контрольной тяги;

3 – электропривод.

64

Рисунок 3. Электропривод типа ВСП (СП) на стрелке с внешним замыкателем:

1 – ведущая планка;

2 - места отсоединения рабочей и контрольных тяг;

3 – электропривод.

1

3

Рисунок 4. Электропривод типа ВСП (СП) на крестовине с НПК с внешним замыкателем:

1 – ведущая планка;

2 - места отсоединения рабочей и контрольной тяг;

3 – электропривод.

____________

65

Приложение № 5

к Инструкции по обеспечению безопасности движения поездов при технической эксплуатации устройств и систем СЦБ

Примеры оформления записей в Журнале осмотра путей, стрелочных переводов, устройств СЦБ, связи и контактной сети (форма ДУ-46) и в Книге приема и сдачи дежурств, осмотра устройств и инструктажа дежурных работников (форма ПУ-67) при производстве основных работ по техническому обслуживанию, ремонту и устранению неисправностей, повреждений или отказов устройств СЦБ

Если для выполнения работы необходимо сделать запись в Журнале осмотра, то следует руководствоваться изложенными в данном приложении примерами записей, которые являются обобщенными, где время начала и окончания работ, порядок извещения электромеханика СЦБ дежурным по станции произвольные.

Взависимости от поездной обстановки на железнодорожной станции допускается для выполнения одной и той же работы выключать устройства СЦБ с сохранением или без сохранения пользования сигналами. В данном приложении предлагается, как правило, один из вариантов оформления выключения устройств СЦБ.

Взаписях в качестве района производства работ по техническому обслуживанию или ремонту устройств СЦБ могут указываться железнодорожная станция, ее горловины или номера проверяемых стрелок, наименования светофора, рельсовой цепи и т.д. Если устройства СЦБ в указанном районе проверены не полностью, то в записи об окончании работ указываются номера или наименования только проверенных устройств.

При оформлении записей о выключении устройств СЦБ указываются конкретные номера стрелок, наименования участков пути или светофоров.

Запись об окончании работ по техническому обслуживанию, ремонту или устранению неисправностей устройств СЦБ, как правило, должен сделать электромеханик СЦБ или старший электромеханик СЦБ.

При необходимости запись об окончании работ может быть выполнена другим ответственным лицом (начальником участка, заместителем начальника дистанции) на основании доклада исполнителя или руководителя работ с указанием в записи его фамилии и должности с последующим подтверждением этой записи подписью исполнителя или руководителя.

Впримерах, приведенных в настоящем приложении, очередность производства записей указывают цифры в скобках. При извещении дежурным по станции работника о неисправности устройств СЦБ в Журнале

66

осмотра должны быть указаны фамилия и должность лица, которому сообщено о неисправности.

При необходимости примеры записей, исходя из местных условий и эксплуатируемых устройств, могут быть разработаны и дополнены начальником (заместителем начальника) дистанции СЦБ. При этом следует руководствоваться требованиями ПТЭ и записями, приведенными в настоящей Инструкции для аналогичных работ.
