Медицинские мониторинговые системы.

Мониторинговые системы – технические средства, обеспечивающие непрерывный съём физиологических параметров одного или нескольких человек, необходимую обработку и анализ этих показателей в реальном масштабе времени, отображение и регистрацию как первичных (аналоговых) так и обработанных данных и выработку требуемых управляющих сигналов.

Так как конечной целью подключения МС к человеку является облегчение, и оптимизация процессов управления его состоянием, то общий подход к синтезу МС может быть достигнут при рассмотрении её с позиции замкнутой БТС частью, которой она является.

Назначение и классификация мс.

Медицинские МС предназначены для технического оснащения операционных, реанимаций, палат интенсивной терапии, кардиологического и другого наблюдения за больными. В соответствием с применением МС делят на:

1. постоперационные

2. кардиологические

3. общего назначения.

За рубежом МС делят на два класса: для палат интенсивной терапии и палат кардиологического наблюдения.

В зависимости от технического исполнения МС могут быть:

1) инструментальные

2) вычислительные

По числу физиологических параметров, на основании которых осуществляется контроль за состоянием больного.

1. одноканальные

2. многоканальные

При обслуживании нескольких больных МС могут иметь центральный пост наблюдения, куда сводится вся информация.

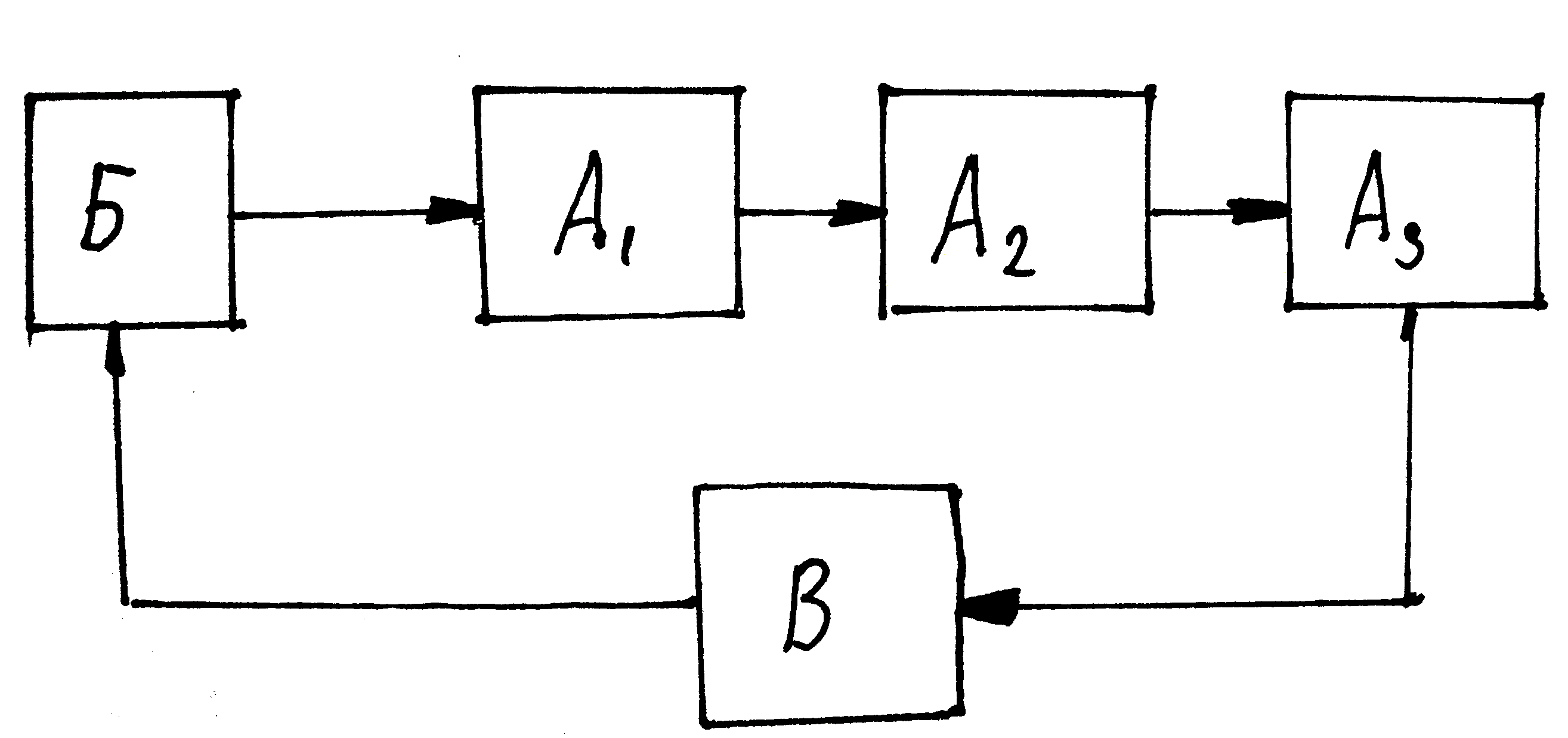

Блок-схема мс для одного больного.

Б – больной

В – врач

– блок съёма физиологических процессов и преобразования в электрический сигнал (обязательно находится у постели больного, то есть в прикроватной части)

– блок обработки

– блок индикации результатов обработки и их регистрации

, могут находиться как в прикроватной части, так и на посту наблюдения.

Передача сигнала из в осуществляется либо по проводному, либо по радио каналу с применением соответствующих телеметрических систем, которые могут быть одноступенчатые и двухступенчатые. Распределение этапов обработки информации между различными частями МС определяет её конфигурацию. Для многоканальных МС существует четыре конфигурации:

1. с центральной обработкой информации

2. с периферической обработкой информации

3. со смешанной обработкой информации

4. с комбинированной обработкой информации

Многоканальность МС можно понимать как обработку одного физиологического процесса от нескольких больных, так и обработку нескольких параметров у одного больного.

МС с центральной обработкой информации строится на базе ЭВМ. Достоинством является минимум оборудования для реализации. Недостатком последовательный характер обработки всей входной информации.

МС с периферийной обработкой информации характерна для инструментальных систем. Каждый процесс обрабатывается в своём канале.

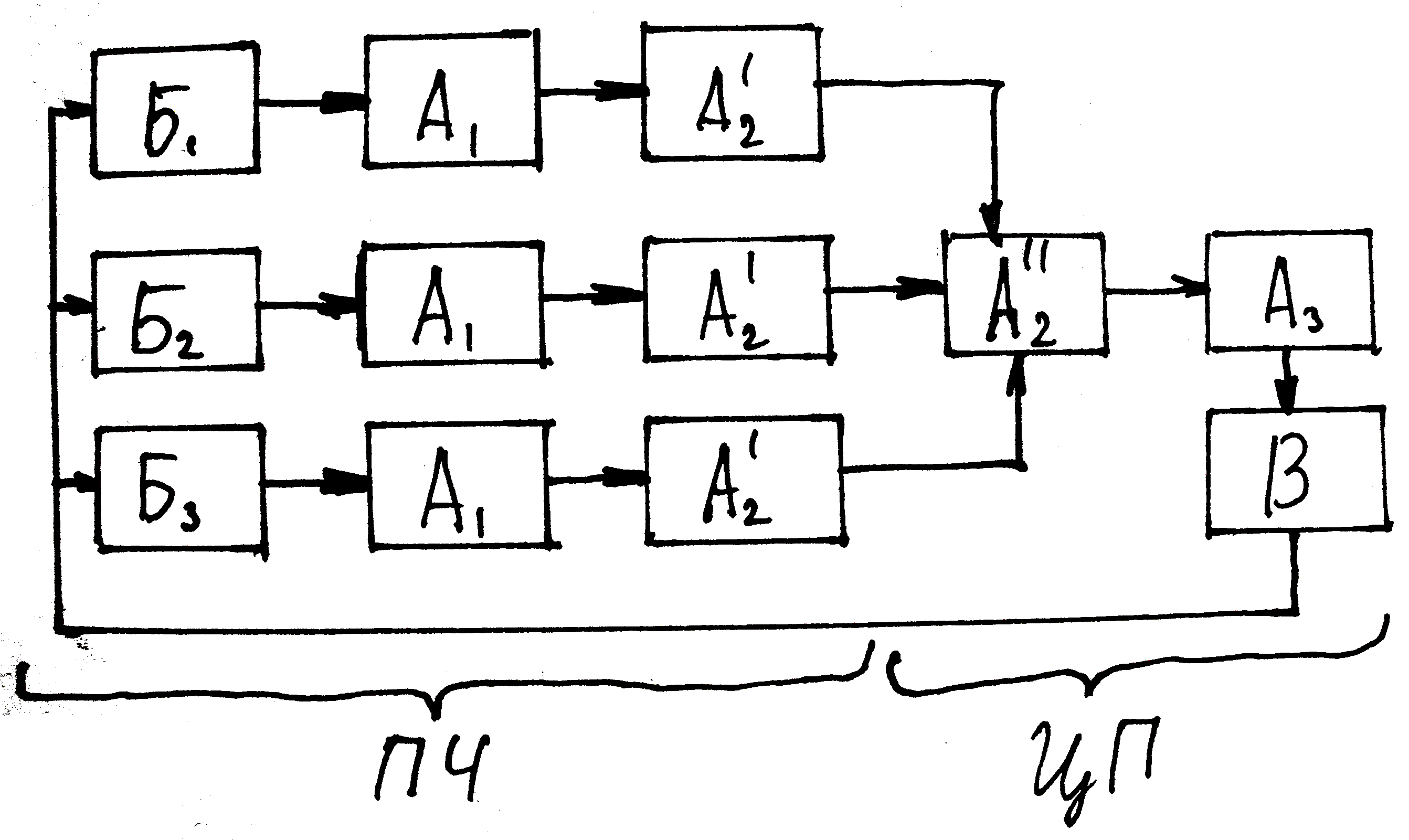

Смешанная обработка информации предполагает перераспределение функций обработки между блоками каждого канала с общим блоком обработки, таким образом чтобы при минимальных затратах на оборудование удовлетворялись бы требования к быстродействию всех блоков. Такая конфигурация МС получается при реализации прикроватной части в виде аналоговой и дискретной аппаратуры обработки. В этом случае блок – блок переработки.

При расширении функций обработки возлагаемой на блоки , информация с их выхода может оказаться значимой для врача. В этих условиях подключение к блоков отображения и регистрации даёт комбинированную конфигурацию МС. Управление МС осуществляется врачом через блоки . Варианты управления МС определяются особенностями построения интерфейса МС и могут быть выполнены:

1. по принципу ведущий-ведомый, когда управление обработкой в каждом канале может осуществляться как через блок соответствующего канала, так и через центральный блок

2. по принципу ведущий-ведущий. Управление всей системой может осуществляться от любой кровати и с центрального поста (распределённый центральный пост)

Минимальная МС должна содержать датчик-преобразователь и устройство отображения.
