Курсовая работа
Кондуктор для сверления двух отверстий Ø14 мм
Пояснительная записка
КР.36.20.04.ТО.109349.07.ПЗ
Выполнил
студент М.Н. Грошовкин
Руководитель Л.И Шахрай
Старший преподаватель
Минск 2012 Содержание
1. Определение конструктивных характеристик детали и расчёт её массы………………….…………………………………………...............3
2. Разработка содержания технологической операции…………….…....7
2.1 Определение методов обработки ……………………………………....7
2.2 Выбор оборудования, режущего и вспомогательного инструмента..7
2.3Обоснование и разработка теоретической схемы базирования ……..7
2.4 Расчет режимов резания…………………….……………………..........9
2.5 Нормирование технологической операции и определение типа
производства…………………………………………………….…………13
3. Разработка конструкции станочного приспособления……….…..…….16
4. Расчет станочного приспособления на точность………………….…….18
5. Расчёт усилия зажима………………………………………..……..….…22
Список литературы…………………..…………………………….....….…25
Приложение. Спецификация (2 листа)…………………………………...27
Определение конструктивных характеристик детали и расчёт её массы
Конструктивные характеристики зубчатого колеса.
Наибольший наружный диаметр (для тел вращения) - 135мм.
Диаметр центрального отверстия – 70мм.
Модуль зубчатого венца – 4,5
Длинна – 60мм.
Для расчёта массы разбиваем деталь на элементарные геометрические фигуры и рассчитываем объем каждой полученной части детали. При расчёте Материал детали – сталь 40Х ГОСТ 4543-71.
Рисунок 1.1- Эскиз детали
При расчёте массы заготовки пренебрегаем: фасками и зубчатым венцом колеса.
Разбиваем заготовку на элементарные геометрические фигуры.
Определим объем цилиндра радиусом 55,5мм. По формуле в соответствии с (рисунком 1.2).
V1=·r2h=3.14×55.52×60=580319.1 мм3

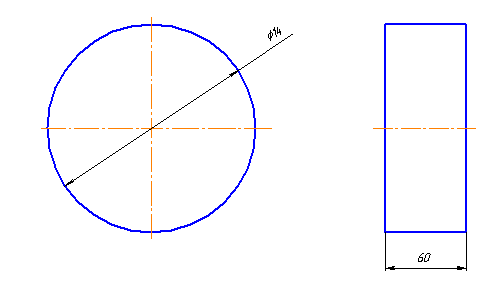

Рисунок 1.2 - Цилиндр радиусом 55.5мм
2)Определим объем цилиндра радиусом 35мм. (Посадочное отверстие зубчатого колеса). По формуле в соответствии с (рисунком 1.3).
V2=·r2h =3.14×352×60=230790 мм3

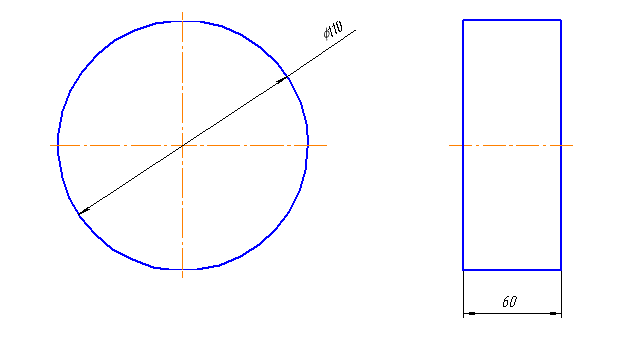

Рисунок 1.3 - Цилиндр радиусом 35 мм.
3)Определим объем двух соосных отверстий в ступице колеса, как объем цилиндра с радиусом 7мм. По формуле в соответствии с (рисунком 1.4).
V3=(·r2h) ×2 =(3.14×72×20)×2=6308.26 мм3
Рисунок 1.4 – Отверстие в ступице заготовки
Объем заготовки найдем по формуле:
Vзаг=V1-V2-V3
Vобщ=0,5803191 – 0,230790 – 0,630826 =0,343220 м3
Чтобы найти массу заготовки воспользуемся формулой:
m=V*ρ, где ρ-плотность стали 40Х ГОСТ4543-71.
Плотность ρ=7.83кг/м3.
Таким образом масса детали:
m=V*ρ=0,343220 *7.83=2,700 кг
