Диапозитив №5

f, мм	5	10	15	20	25	30	35	40
fс, мм	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8
Ксо	0.95	1.91	2.86	3.81	4.76	5.71	6.67	7.62
Кпром	0.90	0.85	0.80	0.60	0.50	0.38	0.18	0.03
Кзтв	0.995	0.9925	0.988	0.985	0.98	0.977	0.974	0.969
Кза	0.8955	0.8436	0.7904	0.591	0.49	0.3713	0.1753	0.0291
Китог	0.9965	0.9903	0.9825	0.9736	0.9638	0.9530	0.9387	0.9295

1) Определить промежуточную ПЧХ системы К_пром(f).

2) Найти для каждого слайда в отдельности ПЧХ системы ЗТВ исключая зрительный анализатор.

Где m, N, n – конкретные числовые коэффициенты для каждой кривой

3) Переведите пространственные частоты в плоскости диапозитива f в пространственные частоты на поверхности сетчатки ЗА f_с.

h_к=24 мм

f_с – частоты на поверхности сетчатки

β – линейное увеличение системы «глаз наблюдателя – кинопроекционный объектив»

f_с’ – фокусное расстояние оптической системы глаза, равное 16 мм

L_за – расстояние от киноэкрана до наблюдателя

H_э – высота рассматриваемого изображения

h_к – высота кадра диапозитива

4) Рассчитать значения ПЧХ ЗА К_за(f_с) для каждой частоты f_с каждого слайда.

5) Рассчитать значения итоговой ПЧХ К_итог(f_с) для каждого слайда.

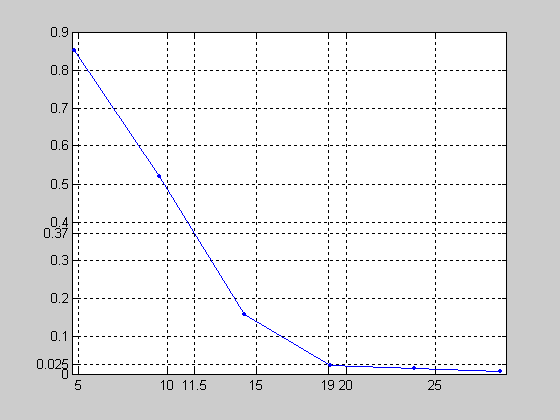

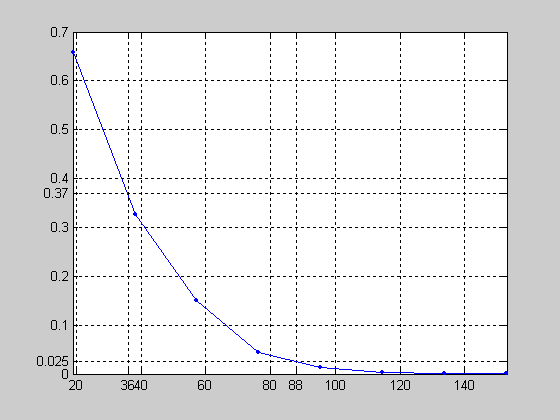

6) Построить графики итоговых ПЧХ всех слайдов - К_итог(f_с).

7) По графикам К_итог(f_с) для каждого диапозитива определите величину разрешающей способности и критической частоты f_e.

Номер диапозитива	1	2	3	4	5
N	110	88	46.5	19	7.6
fe	12	36	28	11.5	5.6
H’p	40848	48439	18024	3023	583
ηи	0.204	0.242	0.09	0.015	0.0029

8) Рассчитать значения показателя степени аппроксимирующей функции n для каждого диапозитива.

f_e – пространственная частота в частотах на сетчатке зрительного анализатора, при которой величина коэффициента передачи контраста равна е^-1≈0,37

9) Найти значение информационной плотности H’_p для каждого диапозитива.

N – разрешающая способность системы в частотах, приведённых к сетчатке зрительного анализатора.

, где ∆ - уровень шумовых процессов

n – показатель степени функции, аппроксимирующей ПЧХ итоговой системы

10) Рассчитать коэффициент информативности η_и изображения каждого диапозитива.

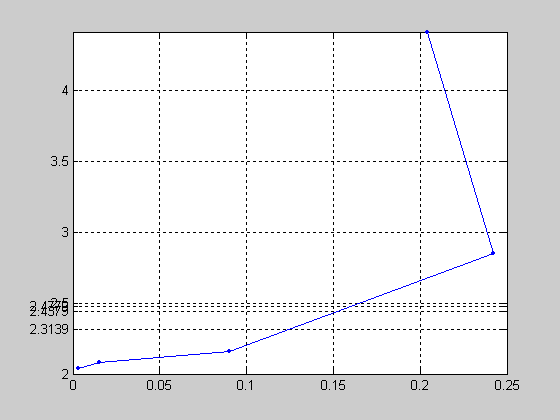

3. Построение сенсорной характеристики ЗА.

ВЫВОД: В данной работе мы провели психофизический эксперимент по построению сенсорной характеристики зрительного анализатора по чёткости, также определяли объективные критерии исследуемой системы по параметру «четкость» и постороили сенсорную характеристику ЗА.
