Выбор типа и расчет золоуловителя.

Объемный расход дымовых газов от одного котла при номинальном режиме

(Па - динамический коэффициент вязкости уходящих дымовых газов.

(кг/м³) – кажущаяся плотность частиц уноса.

Количество твёрдых продуктов сгорания (летучей золы и коксового остатка) на выходе из котла, т.е. до золоуловителя, г/с:

,

где - зольность топлива на рабочую массу, % ;

- доля золы, уносимой газами из котла (доля золы топлива в уносе);

32,68- теплота сгорания углерода, МДж/кг;

(г/с).

Концентрация твёрдых веществ перед золоуловителем:

(мг/м³) = 8,2 г/м³

Расход газов через золоуловитель при температуре уходящих газов

(м³/с)

В качестве золоуловителя принимаю группу из = 4= 2х2 циклонов ЦН-15, работающих на сеть. Паспортные характеристики и параметры испытаний приведены в таблице

ЦН-15	Wопт, м/с	ξ500	d50т, мкм	lgση
	3,5	155	4,5	0,352
Wт = 3,5 м/с; Дт = 0,6 м; ρчт = 1930 кг/м3; μт = 22,2∙10-6 Па∙с

Групповой циклон цн-15 х 4уп.

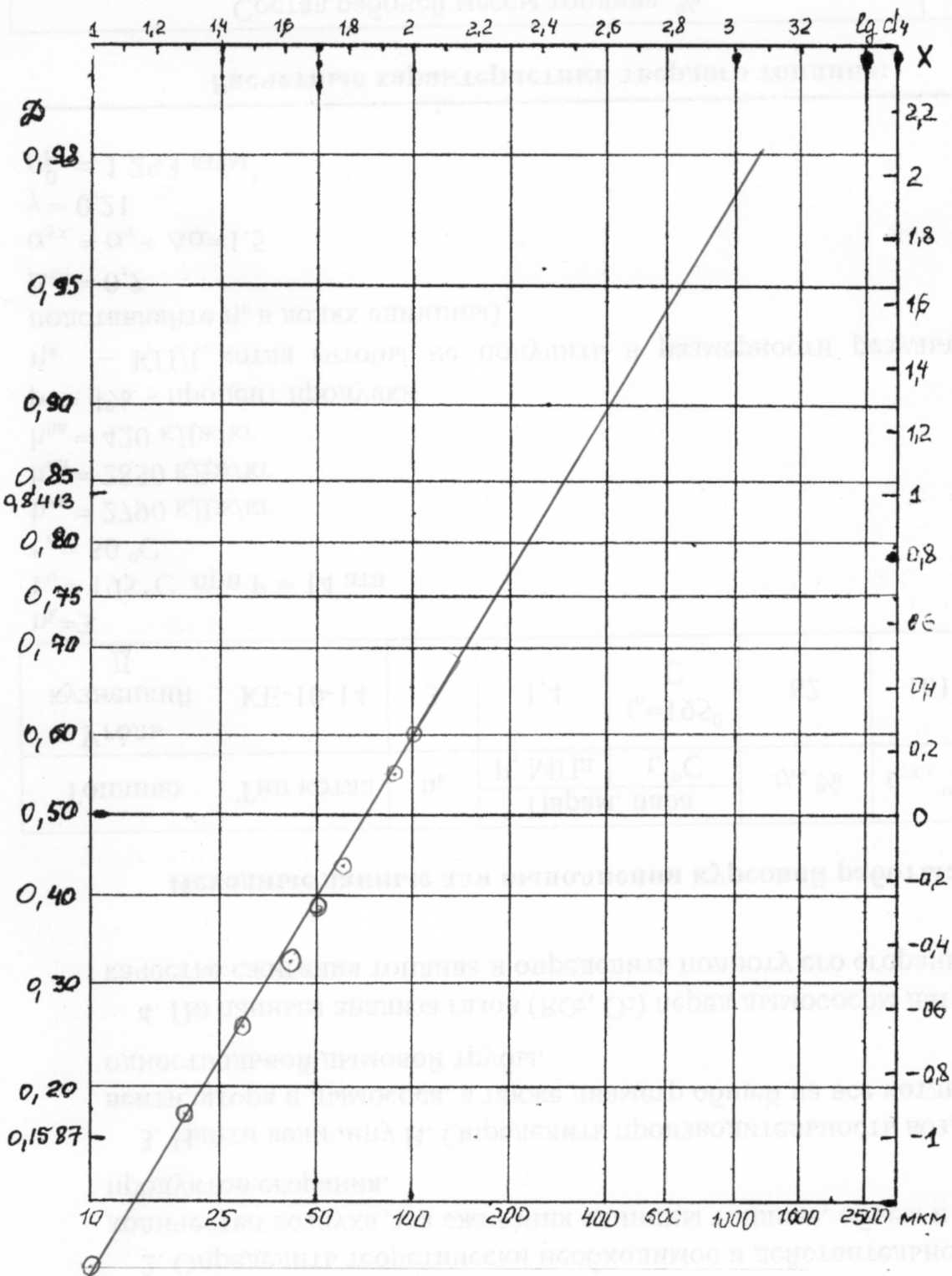

Рис. График

Оценим диаметр циклонов

м.

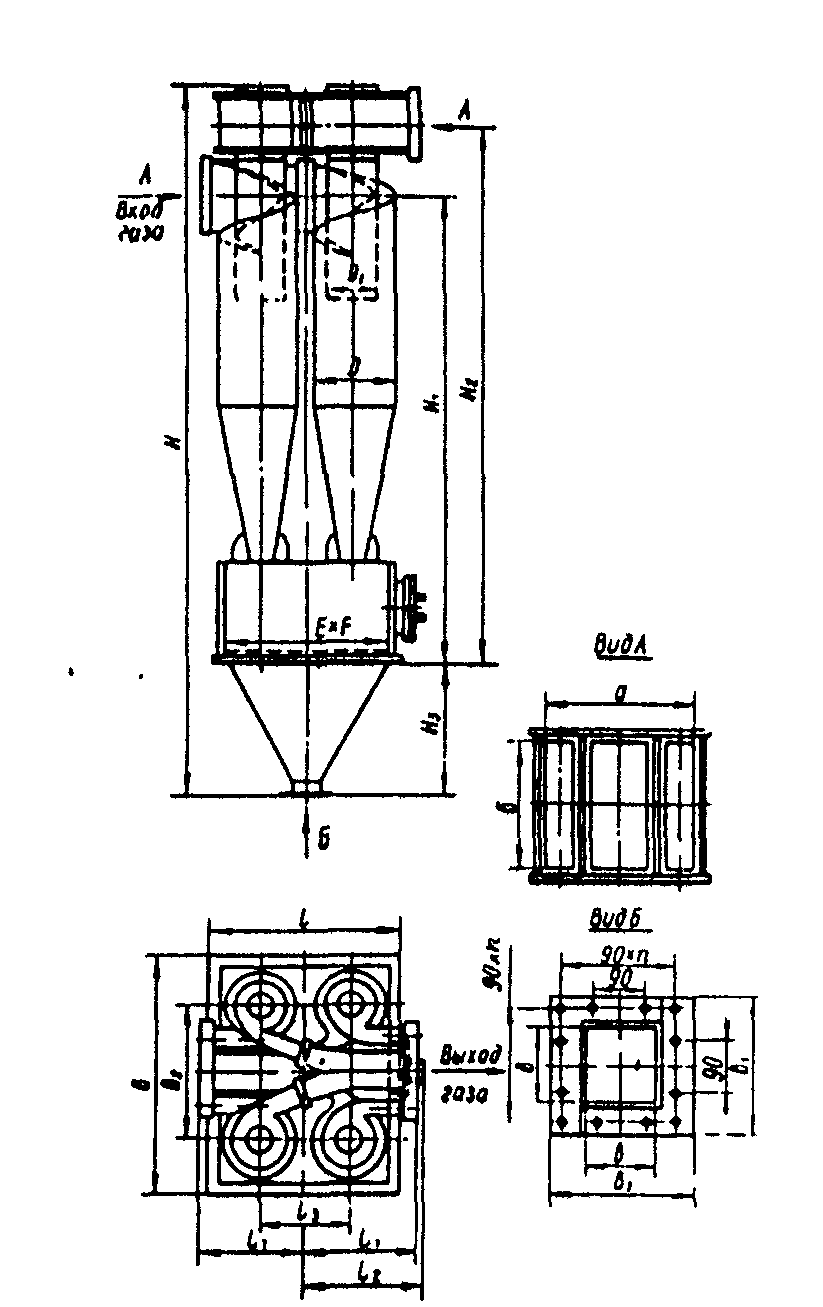

Принимаю типовую конструкцию ЦH-15-400 х 4СП (диаметр циклонов 400 мм, рабочий объем бункера 0,54 м³).

Скорость газов в циклоне уточненная

м/с

Аэродинамическое сопротивление золоуловителя

По справочным данным :

= 35.

К₁ = 0,98 – поправка на диаметр.

К₂ = 0,944 – поправка на запыленность.

Удельная масса дымовых газов

Их плотность при НФУ кг/м³

Плотность при температуре уходящих газов

Аэродинамическое сопротивление золоуловителя

Для учета реальных условий эксплуатации уточняют параметр циклона по формуле:

мкм.

Если размеры частиц, подлежащих улавливанию, на входе в аппарат распределены по нормально – логарифмическому закону с параметрами d_m и , то степень очистки газов можно найти как:

по таблице нормальной функции распределения Ф (Х) = 0.967 = η_МАХ – максимальная степень очистки.

Среднеэксплуатационная степень очистки не превышает обычно 85% максимальной

Расчет закончен.

Определение выбросов загрязняющих веществ. Выбросы газообразных загрязняющих веществ.

Оксиды серы.

Суммарное количество оксидов серы М_SO2 в г/с, выбрасываемых в атмосферу с дымовыми газами котлов, вычисляют по формуле:

,

где - содержание серы в топливе на рабочую массу, % ;

- доля оксидов серы, связываемых летучей золой в котле ( ориентировочное значение при сжигании углей составляет 0,1);

- доля оксидов серы, улавливаемых в мокром золоуловителе попутно с улавливанием твёрдых частиц (для сухих золоуловителей принимаем равным нулю);

(г/с) – от одного котла.

кг/год, около 215 т.

Оксид углерода.

Количество выбросов оксида углерода в г/с определяется по соотношению:

,

где - выход оксида углерода на единицу топлива, г/кг;

Здесь q₃ - потери теплоты вследствие химической неполноты сгорания топлива, %;

R-доля потери теплоты q₃, обусловленная наличием в продуктах неполного сгорания оксида углерода (принимают для твёрдого топлива 1,0 );

(г/кг)

(г/с)

кг/год, почти 100 т

Расчёт выбросов оксидов азота при слоевом сжигании твёрдого топлива.

Для котлов, оборудованных топками с неподвижной, цепной решёткой, с пневмомеханическим забрасывателем и для шахтных топок с наклонной решёткой суммарное количество оксидов азота в пересчёте на NO₂ в г/с, выбрасываемых в атмосферу с дымовыми газами, определяется по формуле:

,

где - удельный выброс оксидов азота, г /МДж;

- безразмерный коэффициент, учитывающий влияние рециркуляции дымовых газов при подаче их в смеси с воздухом. При отсутствии рециркуляции равен =0;

При слоевом сжигании твёрдого топлива:

,

где - коэффициент избытка воздуха в топке;

R₆ - остаток на сите с размером ячеек 6 мм, % (характеристика гранулометрического состава угля ) принимают по сертификату на топливо.

(г /МДж)

(г/с)

кг/год

г/с

кг/год

г/с

кг/год
