Основные положения Проектирование организации рельефа

Схема организации рельефа

Схема организации рельефа населенного пункта. При проектировании схемы организации рельефа населенного пункта красные (проектные) отметки наносят на генплане населенного пункта в характерных точках: по осям улиц, дорог, проездов в точках их взаимных пересечений; в местах намечаемых изменений продольных уклонов; по границам искусственных сооружений; по границам проектирумых значительных подсыпок или срезок грунта и т.д. Между характерными точками определяются уклоны - как отношение разностей между отметками в характерных точках к расстоянию между этими точками.

На первой стадии проектирования в характерных точках для каждого участка улицы определяется разность отметок по естественному рельефу и рассчитывается продольный уклон, на прилегающих к улицам территориях стрелочками показывается направление стока поверхностных вод (рис. ).

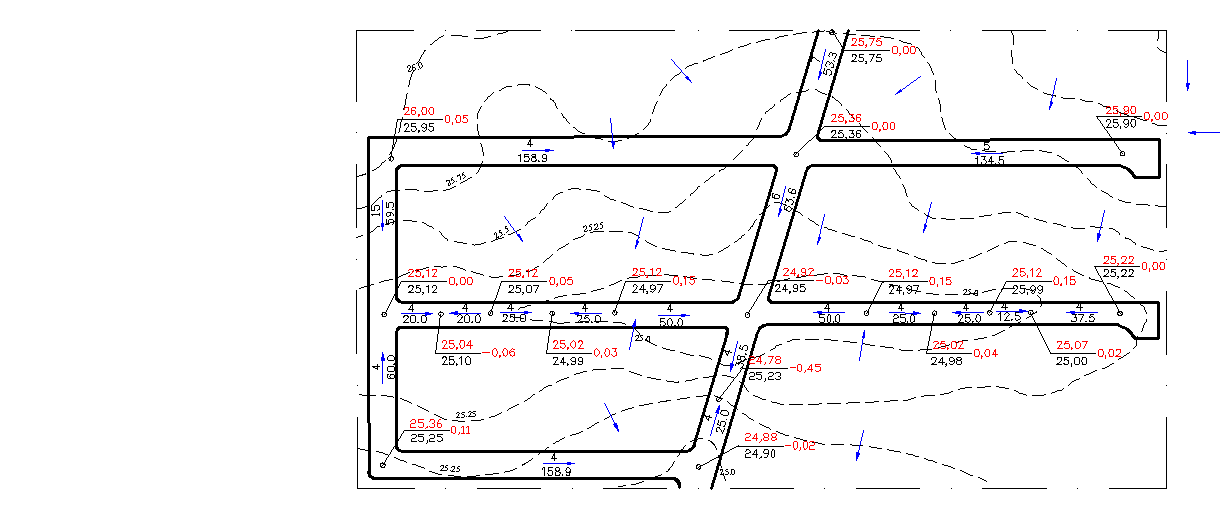

Рис. . Схема организации рельефа уличной сети

при выраженном уклоне местности.

Если полученное значение продольного уклона (по черным отметкам) соответствует допустимым значениям (приложение № ), то это значение уклона округляется до тысячных долей (до целых значений промилле) и принимается за проектное значение продольного уклона улиц.

А
Б

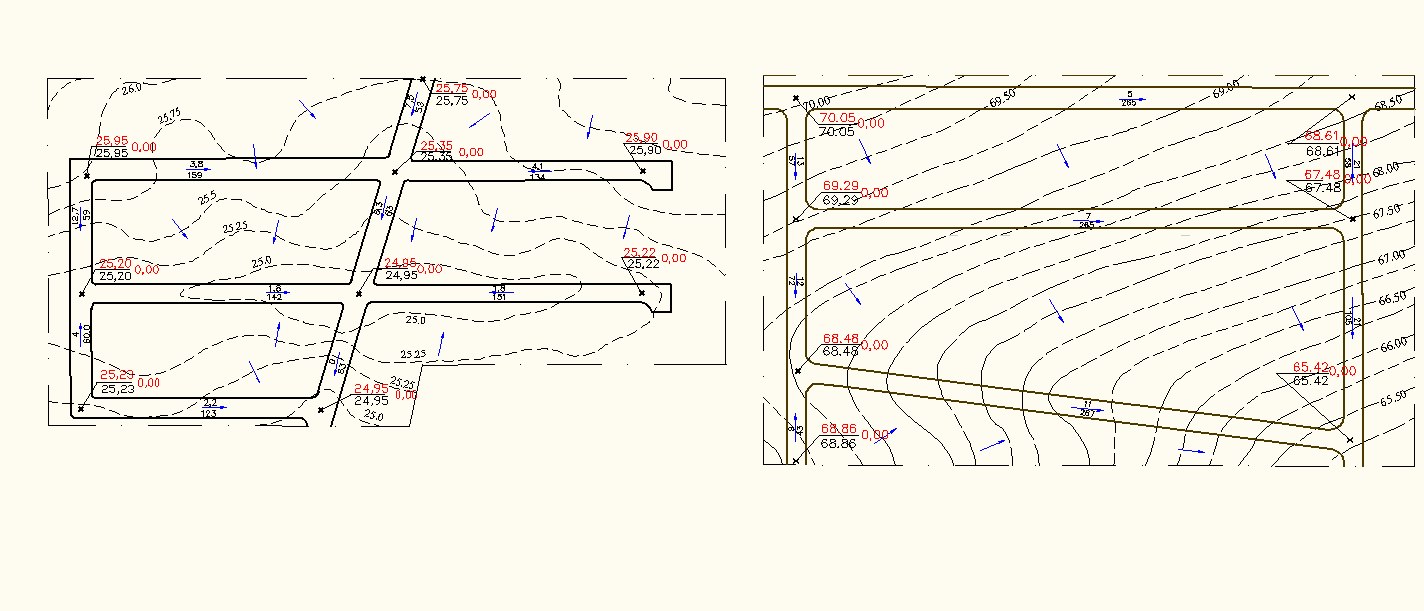

	Рис. . Схема организации рельефа уличной сети при незначительных уклонах местности. а – при уклонах улиц равных уклонам существующего рельефа; б – при допустимых уклонах улиц (продольные уклоны и красные отметки показаны по лоткам проезжей части)

По проектному продольному уклону уточняются значение красных отметок в характерных точках. В этом случае красные отметки практически равняются черным отметкам, а рабочие отметки близки к нулю. Результаты проектирование на первой стадии принимаются за окончательный результат - схема организации рельефа считается запроектированной.

Если полученное значение продольного уклона (по черным отметкам) не соответствует допустимым значениям (меньше минимального или больше максимального) необходима вторая стадия проектирования схемы организации рельефа.

На второй стадии определяется проектный уклон значение, которого должно находиться в диапазоне от минимального до максимального допустимого значения.

Корректировка величины продольного уклона производится последовательно для каждого участка улицы. Корректировка величины продольного уклона выполняется путем определения значений красных отметок по границам участков. В результате значение продольного уклона будет соответствовать допустимому диапазону; величины красных отметок не будут равняться черным отметкам; рабочие отметки не будут равняться нулю (рис ).

Значения рабочих отметок характеризуют величину подсыпок или срезок (насыпь или выемка), поэтому следует по возможности минимизировать величину рабочих отметок, так как с их увеличением возрастает объем земляных работ (выемки или насыпи).

С увеличением абсолютной величины значений рабочих отметок по трассам улиц усложняются условия заезда на прилегающую к улице территорию (коттеджные участки, жилые кварталы, скверы и т.д.).

С увеличением положительной величины значений рабочих отметок по трассам улиц усложняются условия отвода поверхностных дождевых вод с прилегающей к улице территории (коттеджные участки, жилые кварталы, скверы и т.д.).

В случае, когда уклоны территории близки к нулю, значения продольных уклонов улиц могут оказаться меньше минимально допустимого значения. В этом случае проектного профиля улицы создается по схеме «пилообразного профиля» ( ).

Увязка схемы организации рельефа населенного пункта с системой водоотвода. Увязка схемы организации рельефа с системой водоотвода населенного пункта является обязательным условием.

Системы водоотвода населенных пунктов разделяют на системы открытого и закрытого типа. Основными элементами открытой системы водоотвода являются открытые каналы и придорожные кюветы. Основные элементы закрытой системы водоотвода - лотки проезжих частей улиц, колодцы-дождеприемники закрытой ливневой канализации, закрытые коллекторы ливневой канализации.

Трассы основных элементов систем водоотвода прокладываются, как правило, в пределах красных линий улиц. Из этого следует целесообразность трассировки уличной сети, а значит и трассировку основных элементов систем водоотвода, по пониженным деталям рельефа по отношению к прилегающей к улицам территории. В этом случае будет обеспечен отвод поверхностных вод с собственной водосборной площади улиц и с водосборной площади прилегающих к улицам территорий.

Схемы организации рельефа открытых плоскостных сооружений. При проектировании схемы организации рельефа открытых плоскостных сооружений (спортивных площадок, хозяйственных, детских, автостоянок и т.д.) методом красных отметок в качестве характерных точек выбирают точки по углам и границам площадки, точки подхода дорожек и подъездов к площадке, точки на линии изменения уклонов внутри площадки. На рис. представлен пример использования метода красных отметок при проектировании площадок. Для большей наглядности и информативности метод красных отметок дополнен элементом метода профилей (профиль по линии 2 – 2). На профиле также показано расположение элементов системы защиты от подтопления грунтовыми водами (дренажной системы) – закрытые трубчатые дрены.
