Метод красных горизонталей

Метод красных горизонталей заключается в нанесении проектных (красных) горизонталей на схеме генерального плана, выполненном на топографической подоснове.

Черные горизонтали, характеризующие существующий (природный) рельеф и представляют собой плавные кривые линии с произвольным расстоянием между соседними линиями, определяемым естественным уклоном местности.

Красные горизонтали отображают организованный проектный рельеф. Как правило, в промышленном и гражданском строительстве, они представляют собой отрезки параллельных прямых линий с одинаковым расстоянием между линиями, определяемым организованным уклоном проектируемой поверхности.

В ландшафтном строительстве и при организации газонов, скверов, зеленых насаждений красные горизонтали могут располагаться менее организованно (не параллельно друг другу). В этом случае реализуется имитация естественного рельефа в соответствии с проектом ландшафтного дизайна, повышающего эстетический потенциал

Основные свойства проектных и естественных горизонталей одинаковы: все точки, лежащие на одной горизонтали, имеют одинаковую и равную значению горизонтали отметку; признаком постоянного значения уклона являются одинаковые расстояния между горизонталями.

а	б
в	г
д	е
ж

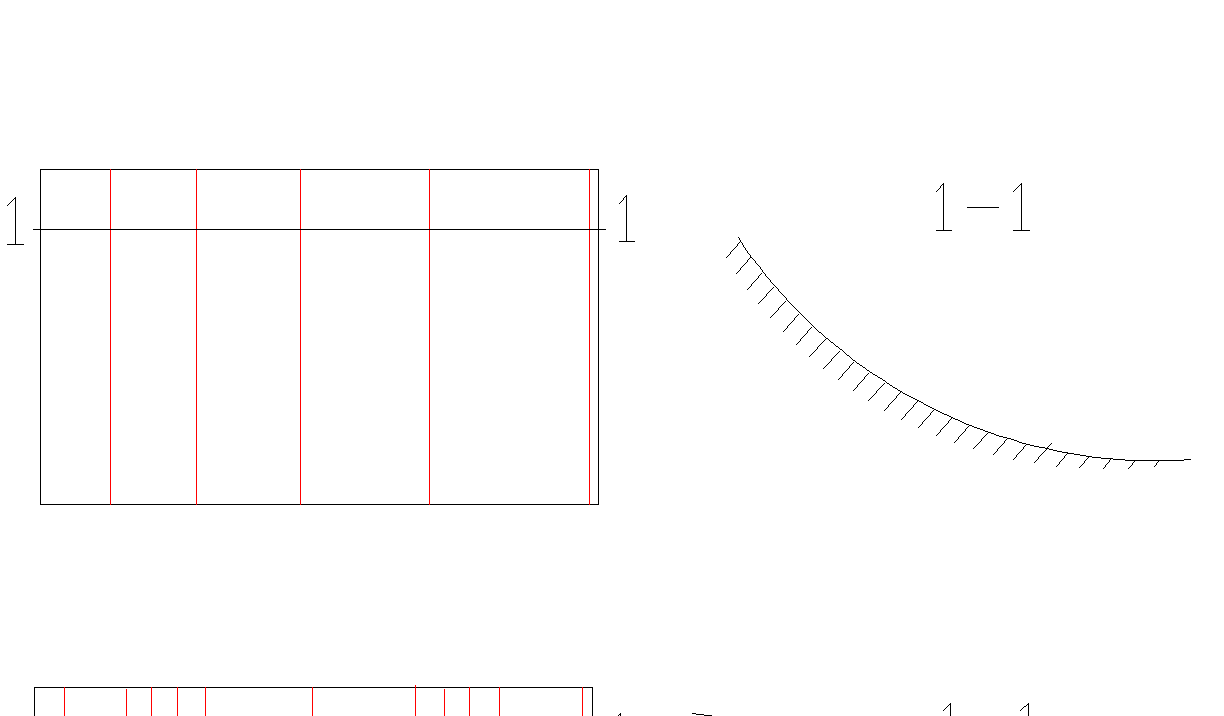

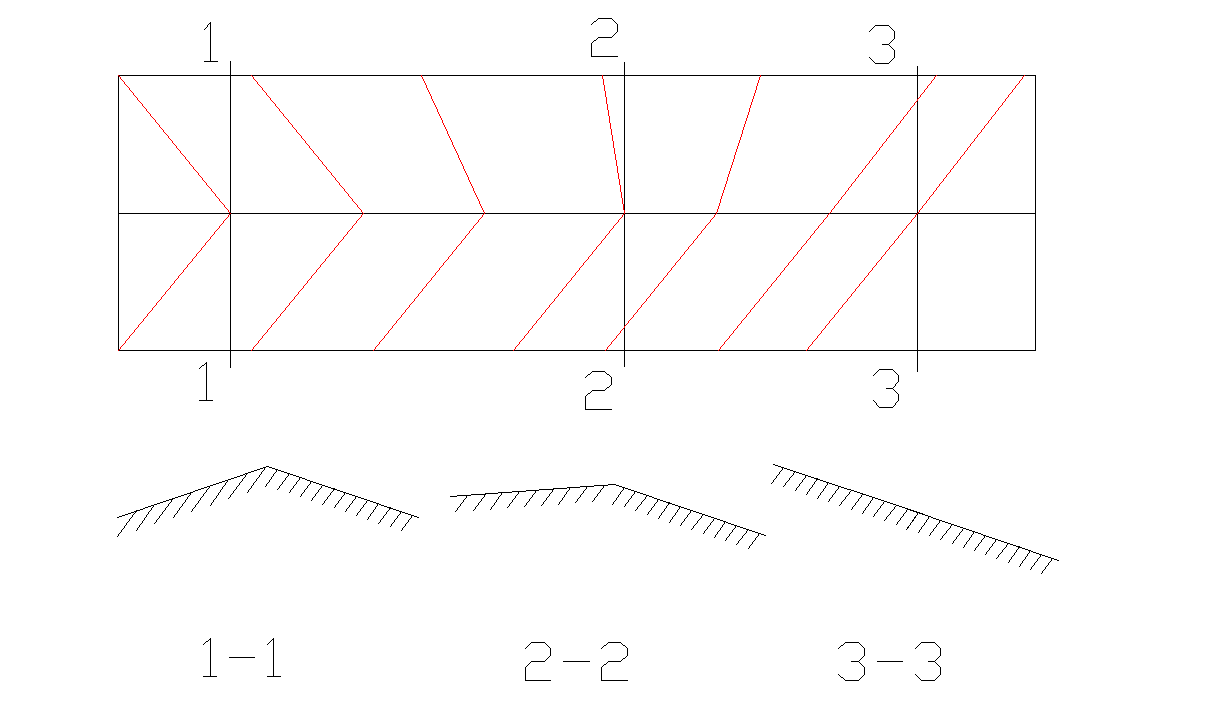

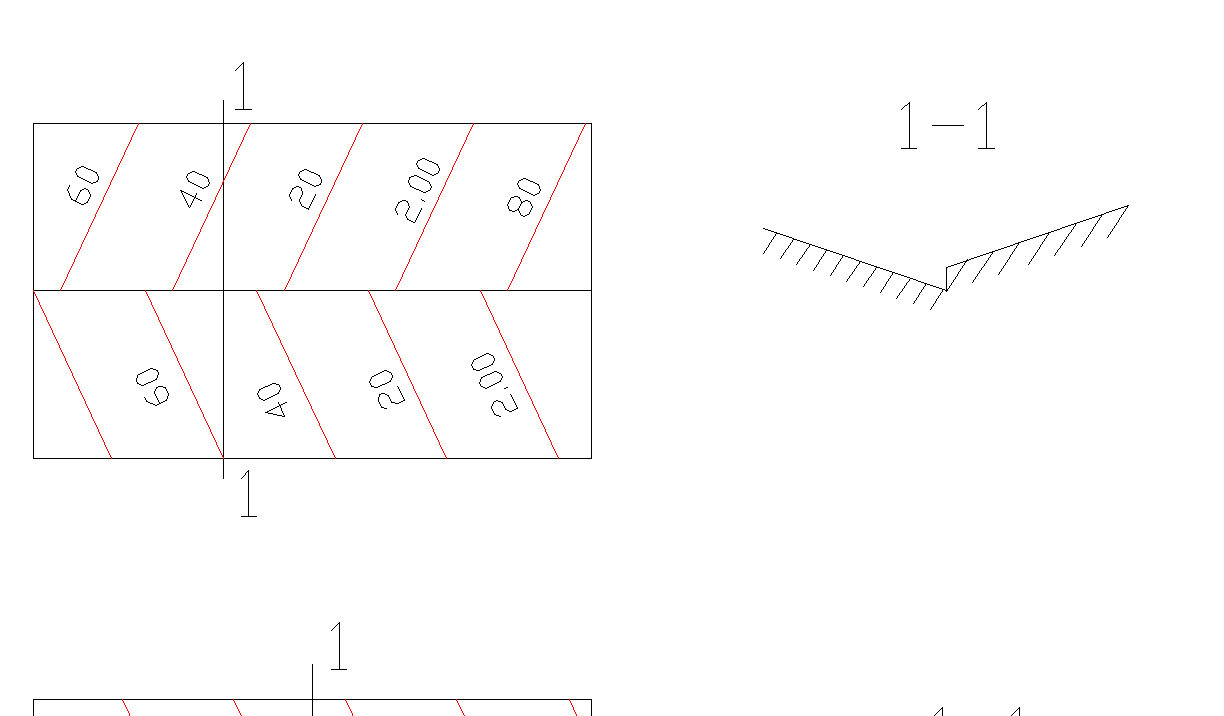

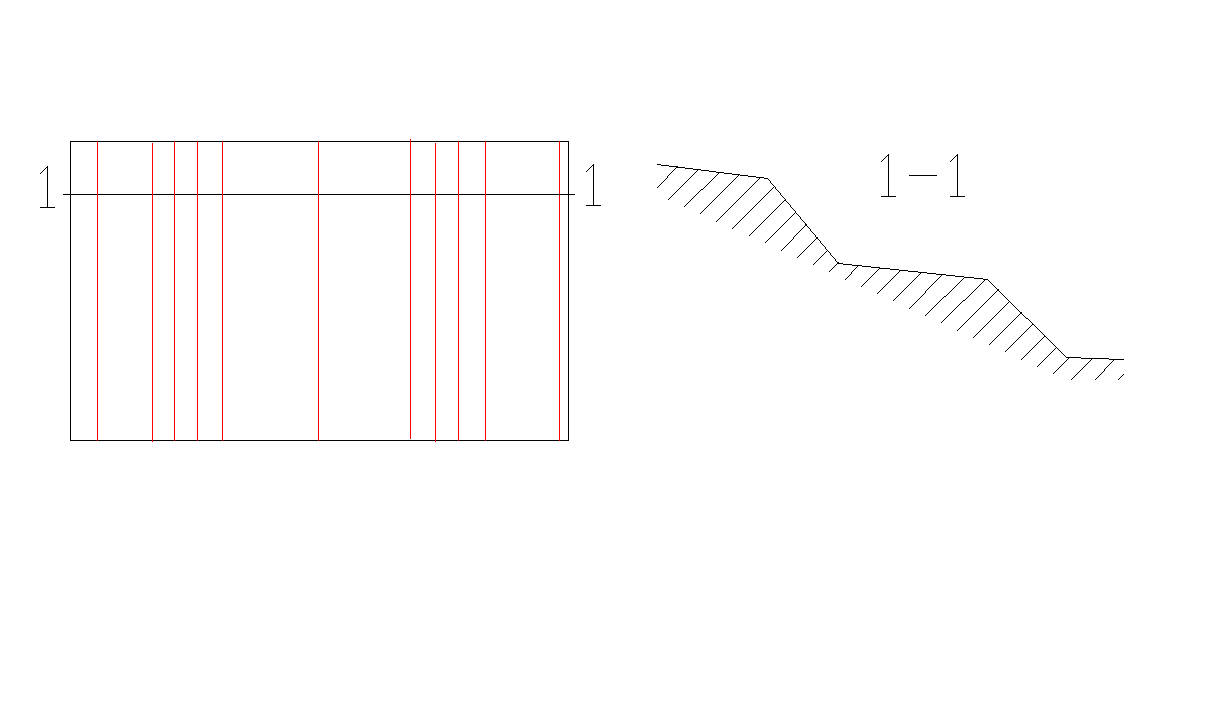

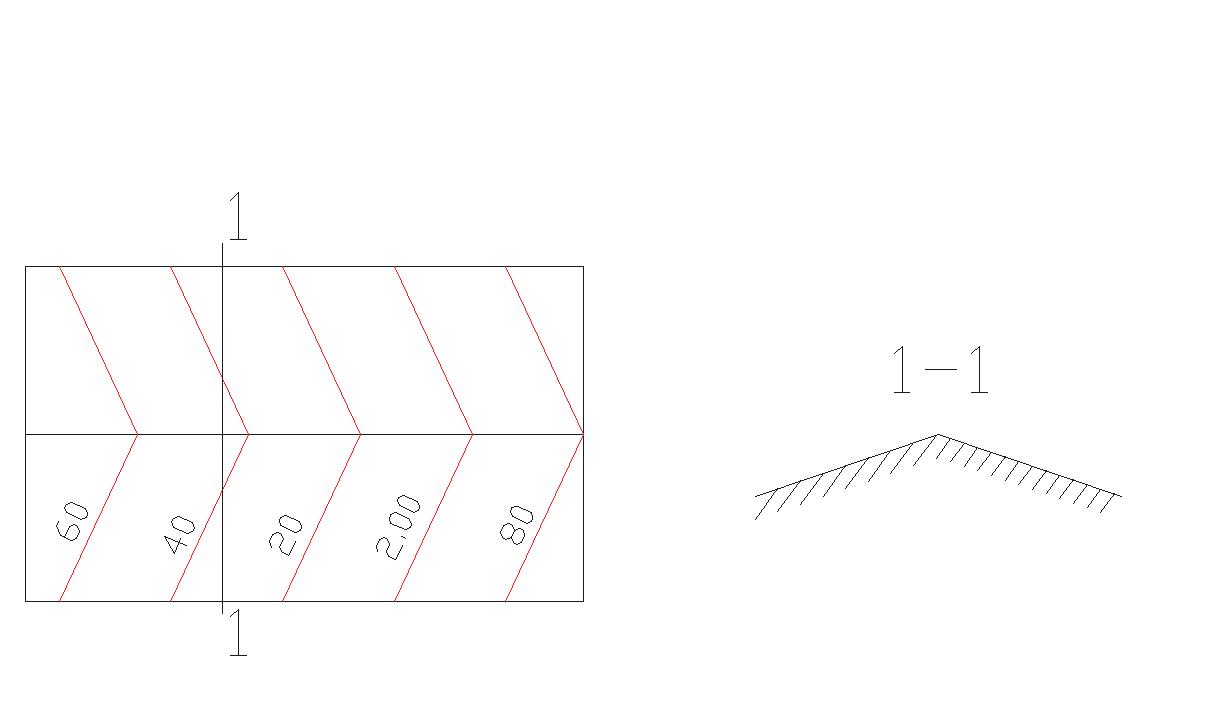

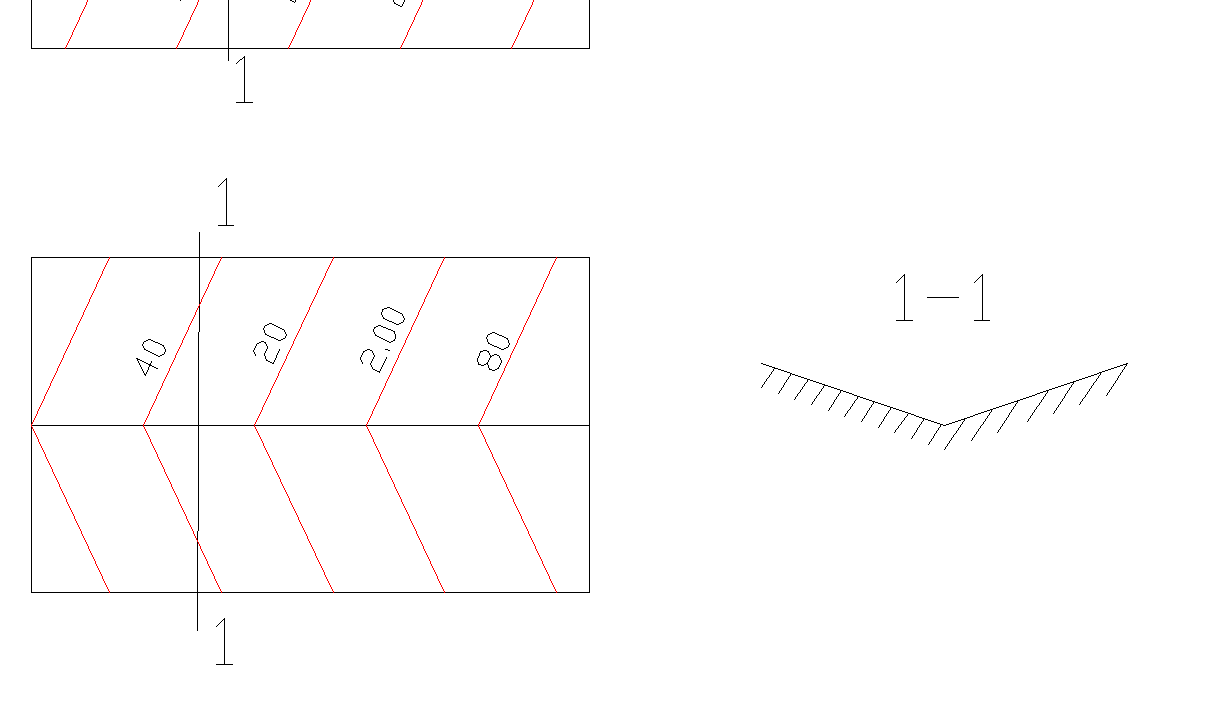

Рис. Примеры изображения горизонталями различных форм планируемой поверхности:

а – водораздел; б – лоток; в, г, - подпорная стенка, бордюр; д – криволинейные поверхности;

е – террасы и откосы; ж – трансформация двускатной поверхности в односкатную.

Совпадение трасс различных проектных красных горизонталей (на плане это выглядит, как пересечение разноименных красных горизонталей, разрывы горизонталей у планировочных элементов) обозначает вертикальную плоскость (вертикальную подпорную стенку, бортовой камень и т.д.). Высота вертикальной плоскости в этом случае равняется разности отметок пересекающихся горизонталей.

Шаг между красными горизонталями избирается в зависимости от масштаба плана и крутизны рельефа: при масштабе плана 1:2000 шаг горизонталей 0.5–1.0м; при масштабе 1:500 - 0,2м или 0,1м.

Как правило, исходной информацией для разработки проекта вертикальной планировки территории методом красных горизонталей является схема организации рельефа, выполненная методом красных отметок.

Метод красных горизонталей наиболее выразителен при решении вертикальной планировки сложных площадей, транспортных развязок и прилегающих к ним территорий. Он позволяет лучше отображать сочетание проектируемого рельефа с размещением сооружений и сооружений, с элементами системы ливневой канализации.

На рисунках представлена иллюстрация использования методов проектирования вертикальной планировки для фрагмента проезжей части улицы двускатного профиля: а – метод красных отметок, б – метод красных горизонталей; в – метод профилей. Рисунок - трасса улицы на топографическом плане.

В ряде случаев метод красных горизонталей дополняется элементами метода профилей. Такой подход при проектировании позволяет более детально и наглядно представить проектные решения.

На рисунках представлены примеры оформления плана организации рельефа промышленных территорий методом красных отметок и красных горизонталей ( ).

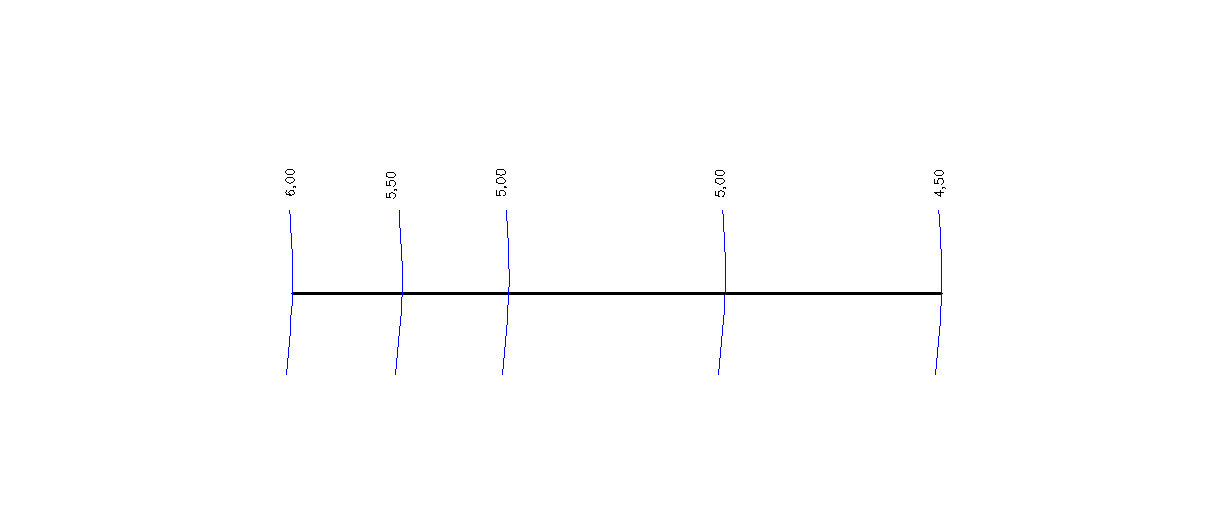

Рис. Трасса улицы на топографическом плане.

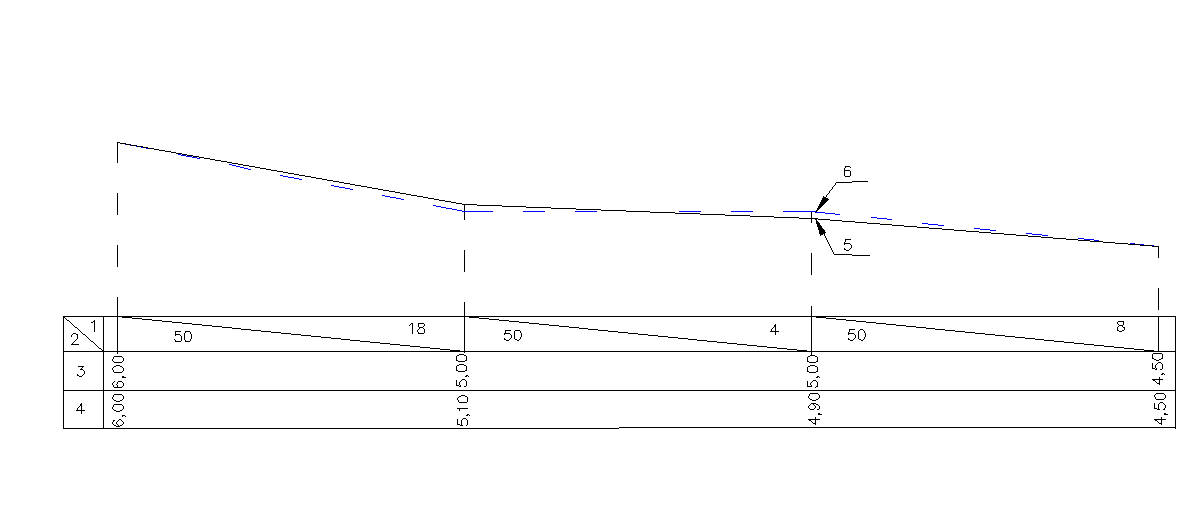

а.	Схема продольного профиля проезжей части улицы: 1 – уклон проектный (в промиллях); 2 – расстояние(м); 3 – существующие отметки; 4 – проектные отметки; 5 – проектный профиль; 6 – существующий профиль.
			Поперечный профиль проезжей части улицы: - ширина 15м; - профиль двухскатный; - поперечный уклон 0,02 (20 промилле).
б.
б.

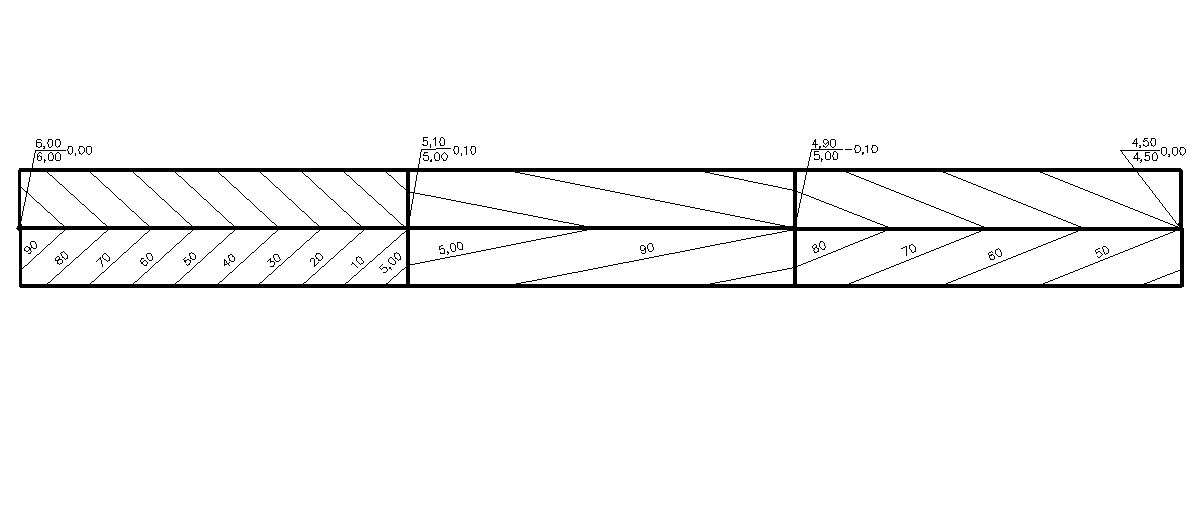

Рис. Вертикальная планировка проезжей части улицы. а – методом красных отметок; б - методом красных горизонталей; в –. методом профилей
