3.Предварительный расчёт валов редуктора

Предварительный расчёт проведём на кручение по пониженным допускаемым напряжениям.

Для валов из сталей 40,45, Ст 6 принимают пониженное значение

3.1 Определение диаметра ведущего вала

Диаметр выходного конца при допускаемом напряжении

Полученный результат округляем по ГОСТ 6636-69 до ближайшего значения из ряда,

3.2 Определение диаметра ведомого вала

Диаметр выходного конца при допускаемом напряжении

Полученный результат округляем по ГОСТ 6636-69 до ближайшего значения из ряда,

9

РЗ.М1-10.10.ТМ14.00ПЗ

4.Расчёт клиновой передачи

Выбираем сечение клинового ремня, предварительно определяем угловую скорость и номинальный вращательный момент М₁ ведущего вала:

ω₁ = 150 с^-1

М₁ = 49.7 Н·м

При таком значении М₁ рекомендуется выбрать сечение А ремня с площадью поперечного сечения А = 81мм².

Принимаем D₁ = 125мм

Определяем передаточное отношение без учета скольжения

Находим диаметр D₂ ведомого шкива, приняв относительное скольжение

Ближайшее стандартное значение D₂ = 380 мм. Уточняем передаточное отношение с учетом ε:

Пересчитываем:

расхождение с заданным:

(при допустимом расхождении до 3 . Итак, принимаем D₁ = 125мм, D₂ = 380мм

Определяем межосевое расстояние a: его выбираем в интервале

Принимаем близкое к среднему значению:

а = 650 мм

10

РЗ.М1-10.10.ТМ14.00ПЗ

Расчетная длина ремня определяется по формуле:

Ближайшая по стандарту длина L = 2240 мм

Вычисляем:

и определяем новое значение а с учетом стандартной длины L по формуле:

Угол обхвата меньшего шкива:

Скорость

Находим величину окружного усилия , передаваемого одним клиновым ремнем сечения А при D₁ = 125мм, L₀ = 2240мм и = 9.425

Допускаемое окружное усилие на один ремень

Окружное усилие:

число ремней:

скорость:

110

РЗ.М1-10.10.ТМ14.00ПЗ

Усилие натяжений:

Придаточное натяжение ремней:

Усилие на вал:

12

РЗ.М1-10.10.ТМ14.00ПЗ

5.Уточнённый расчёт вала

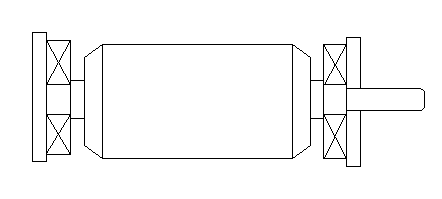

Рисунок 5.1 – Расчётная схема вала

5.2 Определение реакции опор в вертикальной плоскости zOy от силы Р

13

РЗ.М1-10.10.ТМ14.00ПЗ

5.3 Определение реакции опор в горизонтальной плоскости xOz от силы P_r

5.4 Определение эквивалентного момента на валу

5.5 Определение предела выносливости при симметричном цикле изгиба

Предел прочности δ_В=820 МПа

δ_-1=0,43· δ_В=352МПа

5.6 Определение допускаемого напряжения при симметричном изгибе

Коэффициент запаса прочности

Эффективный коэффициент концентрации напряжения К_σ=2.2

14

РЗ.М1-10.10.ТМ14.00ПЗ

5.7 Определение осевого момента сопротивления круглого сечения вала

5.8 Определение эквивалентного напряжения

что значительно меньше

5.9 Bыбор шпонки

Выбираем призматическую шпонку по СТ СЭВ 189-75

Берём призматическую шпонку:b = 18мм, h = 11мм, t₁ = 7мм

5.10 Определение рабочей длины шпонки

5.11 Определение длины шпонки

5.12 Определение нагрузки на шпонку
