Водоочистная станция «Струя»
Компактные установки типа «Струя» предназначены для очистки поверхностных вод на питьевые нужды; изготавливаются в соответствии с требованиями ГОСТ 25297-82..При работе установки по безреагентной схеме мутность исходной воды не должна превышать 100 мг/л, цветность – 40°. При работе по реагентной схеме – 1000 мг/л и 300°. Очищенная на установках вода соответствует требованиям СанПиН 2.1.4.559-96 «Питьевая вода и водоснабжение населенных мест».
Производительность одной установки:
«Струя-Компакт» до 200 м³/сут.;
«Струя» до 400 м³/сут.
Внешний вид установки показан на рис. 11.6.
Рис. 11.6. Компактная установка типа Струя

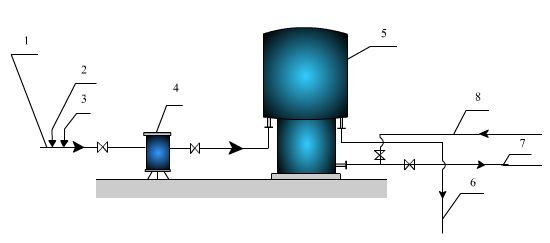

Рис.11.7. Схема установки Струя
1 – подача сырой воды; 2 – ввод гипохлорита натрия; 3 – ввод коагулянта; 4 – сетчатый фильтр; 5 – «Струя-Компакт»; 6 – отвод промывной воды в канализацию; 7 – отвод очищенной воды в РЧВ; 8 – подача воды на промывку

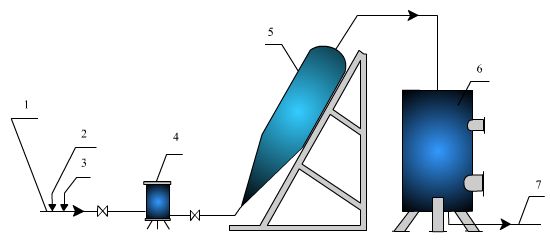

Рис. 11.8. Установка Струя с отстойником:
1 – подача сырой воды; 2, 3 – ввод реагентов; 4 – сетчатый фильтр; 5 – наклонный отстойник; 6 – напорный фильтр; 7 – отвод фильтрата
1. Блочная установка «Влага» полной заводской готовности производительностью 1600, 3200 и 5000 м3/сут
Технические характеристики установок |
Назначение, принцип действия, элементы установки |
Разработчик, предприятие-изготовитель, поставщик |
|||
1 |
2 |
3 |
4 |
5 |
6 |
Производительность, м3/сут |
1600 |
3200 |
5000 |
Предназначена для очистки природных вод поверхностных водоемов с целью обеспечения питьевой водой сельских населенных пунктов. Отличается высокой производительностью, компактностью и надежностью. Принцип действия основан на использовании технологических процессов - эжекционно-тонкослойное хлопьеобразование, тонкослойное осветление и уплотнение взвеси. Основные элементы: тонкослойный осветлитель-уплотнитель, скорый фильтр с чередующейся промывкой, узлы коагулирования, подщелачивания и обеззараживания, система управления и автоматизации |
ОАО НИИ КВОВ 123371, Москва, Волоколамское шоссе, 87 Тел.:(095)491-20-41 491-13-87 491-12-02 Факс: (095)491-55-03 Изготовитель: Энгельский з-д монтажных изделий. 413116, г.Энгельс, Саратовской области, (84511)95-7-01 |
Габаритные размеры |
|
|
|
||
площадь размещения высота (м2м) |
6004,2 |
7004,2 |
7504,2 |
||
Масса, т |
35 |
50 |
70 |
||
Мощность потребляемая, кВт·ч |
25 |
30 |
45 |
||
Примечание: производительность может быть расширена до 8-125 тыс. м3/сут |
|||||
Качество исходной воды: |
|||||
взвешенные вещества до 1500 мг/л |
|||||
цветность до 300 град. |
|||||
повышенное содержание железа, марганца, фтора, солей жесткости |
|||||
Очищенная вода соответствует требованиям Российского и международных стандартов. Установка защищена патентами |
|||||
