Триггеры
Триггеры – электронное устройство предназначенное для хранения двоичной информации и сохраняющий эту информацию после окончания действия входных сигналов, так как внутри триггере действую внутренние обратные связи.
По способу управления:
Асинхронные триггеры. В них переключения происходит под действием управляющих сигналов, которые могут приходить в различные моменты времени.
У синхронных триггеров переключение происходит под действием управляющих сигналов но в фиксированные моменты времени, моменты прихода синхронизирующих импульсов.
По функциональному назначению: RS, SCR, D, T, IK.

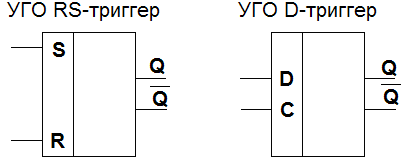

Асинхронный sr-триггер.
S |
R |
|
|
0 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
Комбинация S=0 R=0 является запрещенной комбинацией так как приводит к неопределенному состоянию на выходах при одновременном изменении сигналов на входе S и R в единичные состояния.

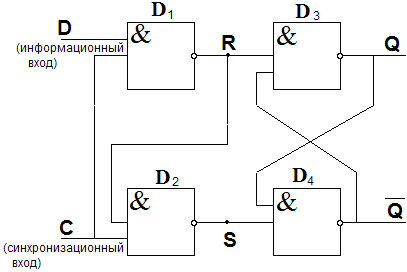

D-триггер, тактируемый уровнем
C |
D |
R |
S |
|
|
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
При нулевом сигнале на синхронизационном входе С ячейки D1 и D2 блокируются, триггер хранит предыдущее состояние.
При единичном сигнале на С сигнал, поданный на информационный вход D, появляется на прямом выходе Q.
Лекция№14
Универсальный Д-триггер, тактируемый положительным фронтом.
SUR- установочные входы, перед началом работы триггера на вход S или R подают нулевой логический сигнал для предварительной установки триггера в исходное нулевое или единичное состояние.
X1 |
X2 |
X3 |
Y |
0 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
… |
… |
… |
… |
1 |
1 |
1 |
0 |
Таблица истинности для действ. установочн.
SR |
|
01 |
10 |
11 |
10 |
10 |
01 |
11 |
01 |
Для последующей работы триггера сигналы на входах SUR должны быть=1.
При определении состояния выхода логических элементов D1- D6 в первую очередь нужно рассматривать те логические элементы, на входах которых присутствует хотя бы один нулевой сигнал.
Нулевой сигнал на одном из входов «блокирует» работу логического элемента.
Универсальный Д-триггер работает следующим образом: сигнал, поданный на информационный вход Д, появляется на прямом выходе, а в момент перепада сигнала на синхронизирующем входе С из 0 в 1.
При единичном сигнале на входе С триггер сохраняет предыдущее состояние на входе Д. Изменение сигнала С из единичного в нулевое состояние также не приводит к изменению состояния триггера.
Условное графическое обозначение Д-триггера (тактируемого положительным фронтом)

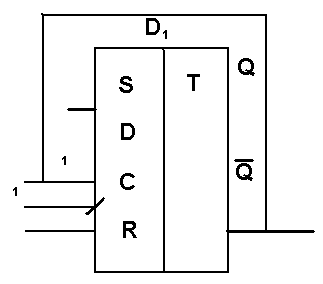

Если соединить инверсный вход Д-триггера с его информационным входом, то триггер превращается в счетный Т-триггер.
Счетный триггер каждый раз изменяет свое состояние при перепаде сигнала на синхронизирующем входе С из 0 в 1.

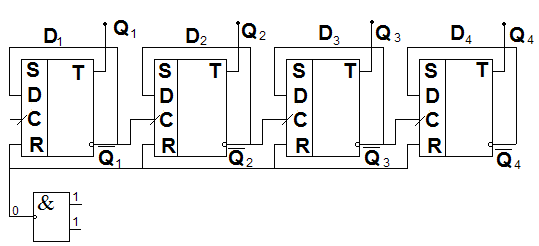

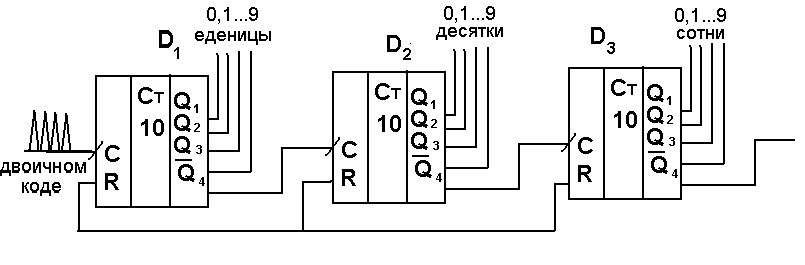

Счетчики импульсов на универсальных Д-триггерах.
Регистры.
- функциональные устройства, предназначенные для хранения двоичной информации.

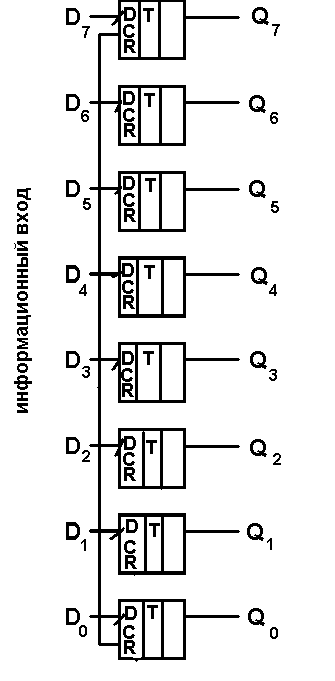

Параллельный регистр памяти
Q7… Q0 –выходы
R- с установочного входа
С- с синхронизирующего входа
D7… D0 –84 разрядный двоичный код.
Нулевой сигнал на установочных входах R переводит триггеры D7… D0 в исходное нулевое состояние. Сигналы, поданные на информационные входы D переписываются на выход Q в моменты перепада на синхронизирующем входе С из 0 в 1.

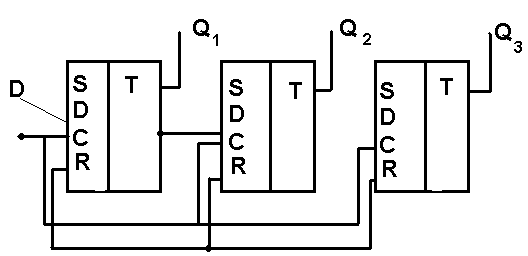

Сдвигающий регистр.
Так как на синхронизирующий вход второго триггера поступает сигнал Q1- инверсный, то второй триггер будет каждый раз изменять свое состояние при перепаде сигнала Q1 из единичного в нулевое состояние.
Число импульсов:
n |
Q4 |
Q3 |
Q2 |
Q1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
2 |
0 |
0 |
1 |
0 |
… |
… |
… |
… |
… |
10 |
1 |
0 |
1 |
0 |
Q4, Q3, Q2, Q1- разряды числа в двоичном поле.
Для построения
щетчиков с коэффициентом счета
применяют
способ принудительной установки
триггеров счетчика в исходном нулевом
состоянии при достижении числа импульсов
равным коэффициенту счета путем подачи
нулевого сигнала на входы R
всех триггеров.
Условно графическое обозначения двоичного счетчика.
Т.к. на информационный вход 2-ого триггера поступает сигнал Q1, то выход U2 с запаздыванием на 1 такт повторяет сигнал Q1.
Т.к. на информационный вход 3-го триггера поступает сигнал, то выход Q3 с запаздыванием на 1 такт повторяет Q2.
Записанную в сдвигающий регистр информацию можно получить с выхода последнего триггера Q3 путем подачи дополнительного синхронизирующего импульса.
Лекция№15
