Сглаживающие фильтры.
Замена
выпрямителя:
,
т.к
коэффициент
пульсации напряжения выпрямителя
коэффициент
пульсации напряжения на нагрузке

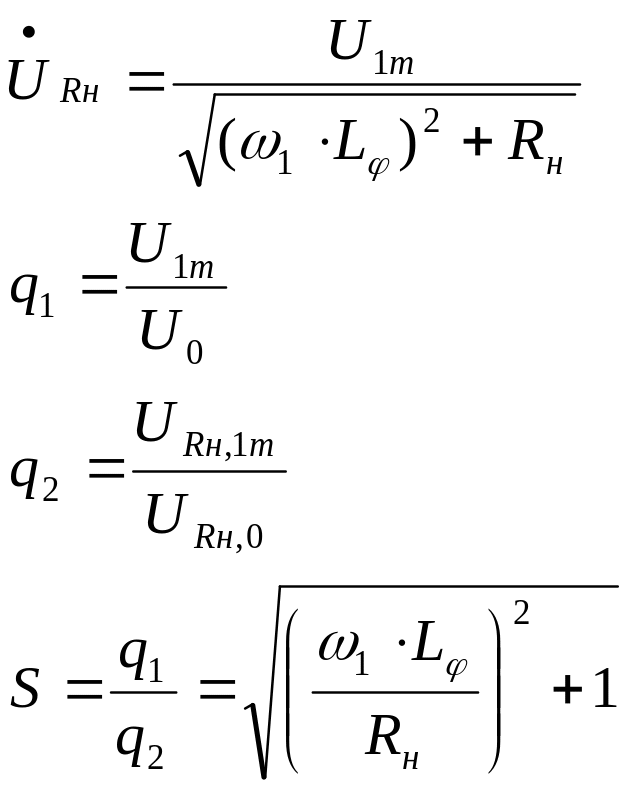

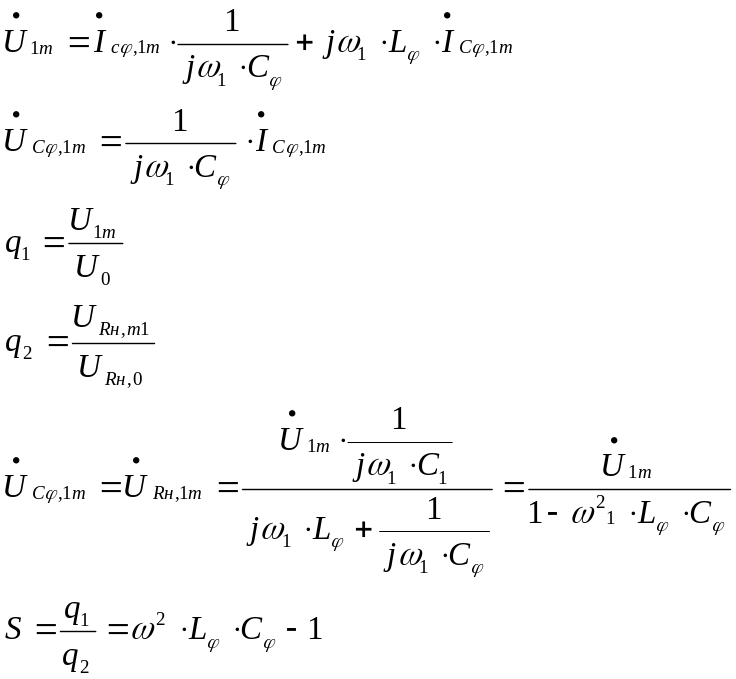

S – коэффициент сглаживающего фильтра

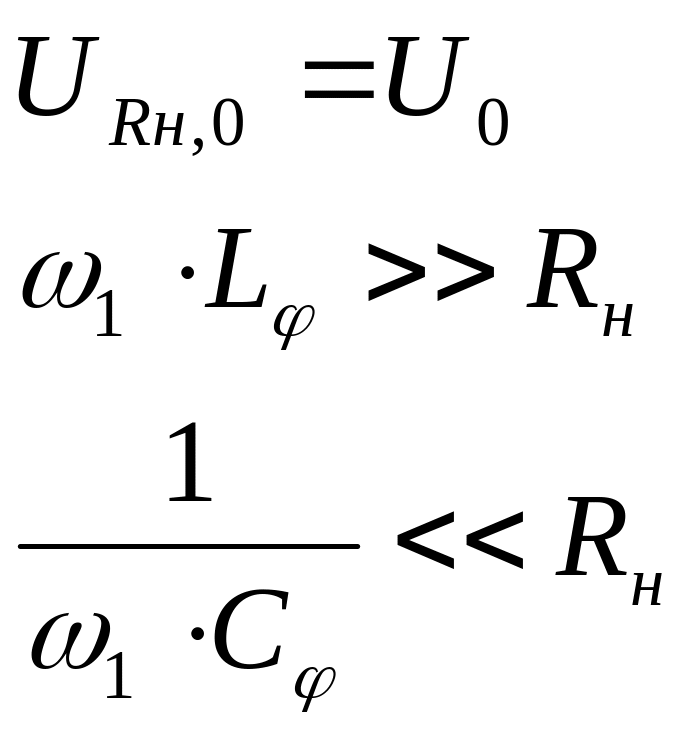

Г-образный сглаживающий LC-фильтр.

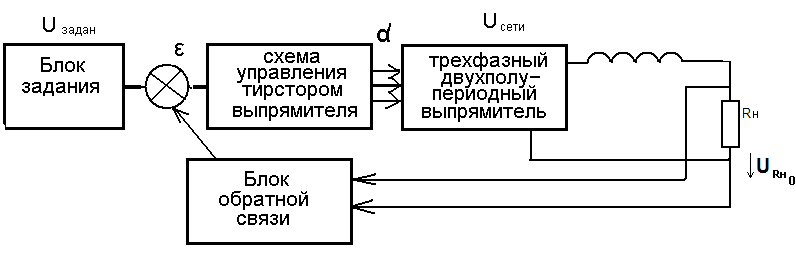

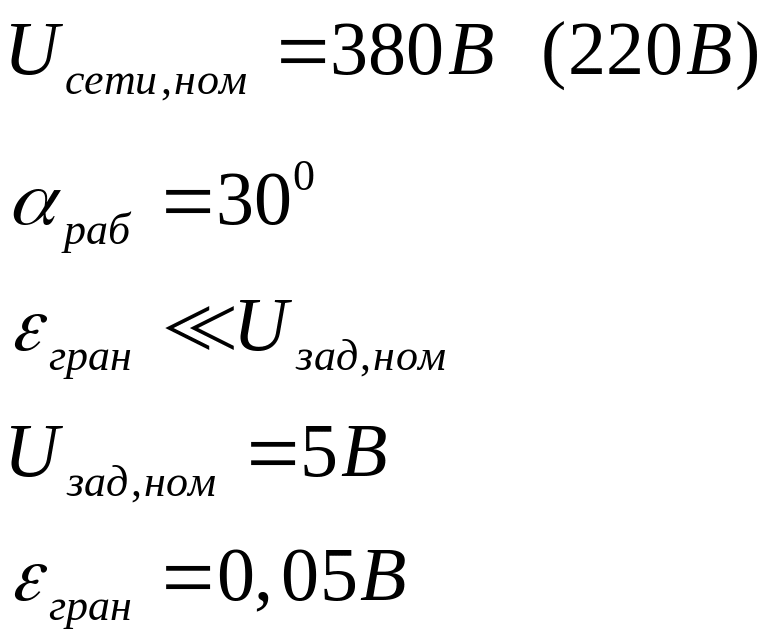

Фундаментальная схема стабилизированного выпрямителя.
где
-

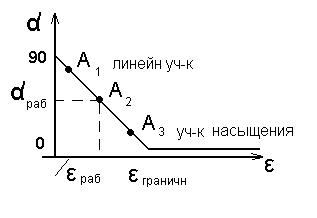

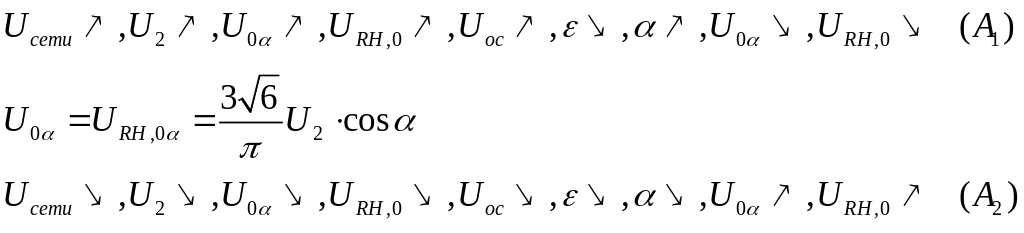

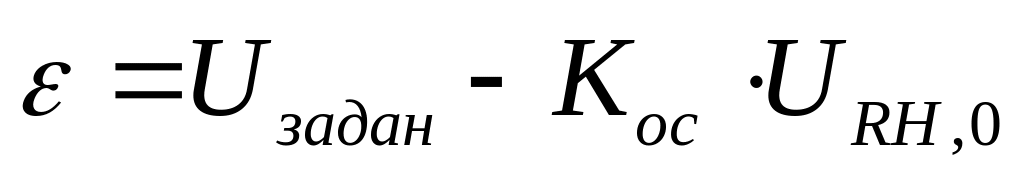

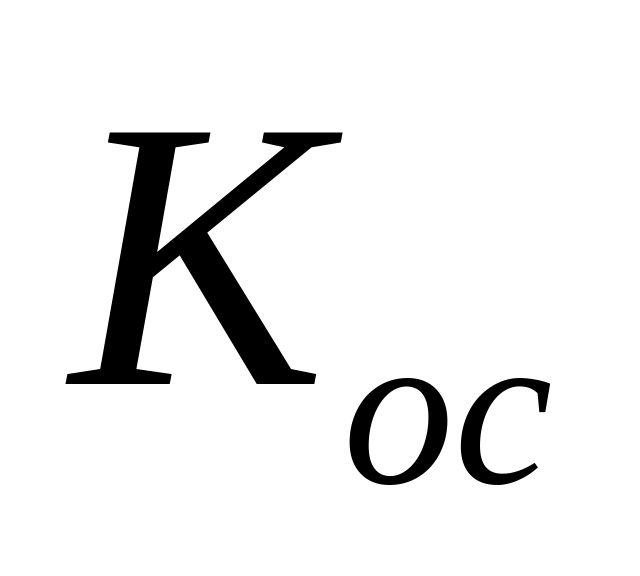

коэффициент обратной связи
Лекция№9

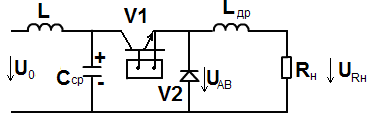

Транзисторный широкоимпульсный регулятор напряжения постоянного тока. (импульсный преобразователь напряжения постоянного тока)

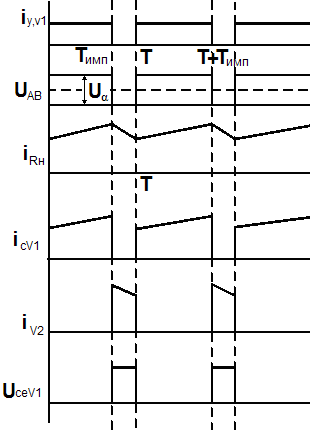

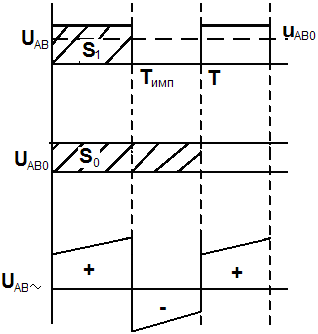

Временные диаграммы
Допущение

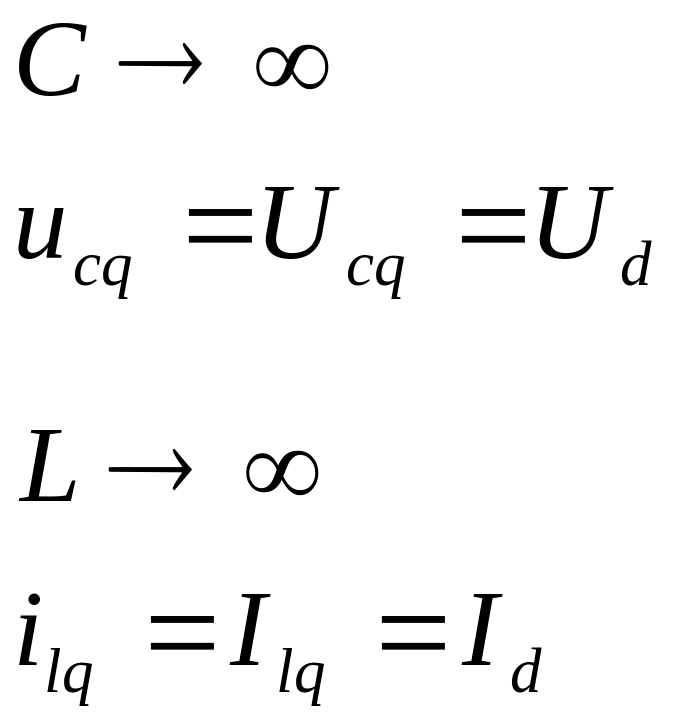

При построение временных диаграмм были приняты следующие допущения: напряжение на конденсаторе С полностью сглажено и равно Ud выходное напряжение не управляемого напряжение. Транзистор V1 и диод V2 являются идеальными элементами без потерь. При наличие тока управления транзистор V1 открыт напряжение коллектора-эмитера равно 0.
Ток управление равен 0 V1 закрыт

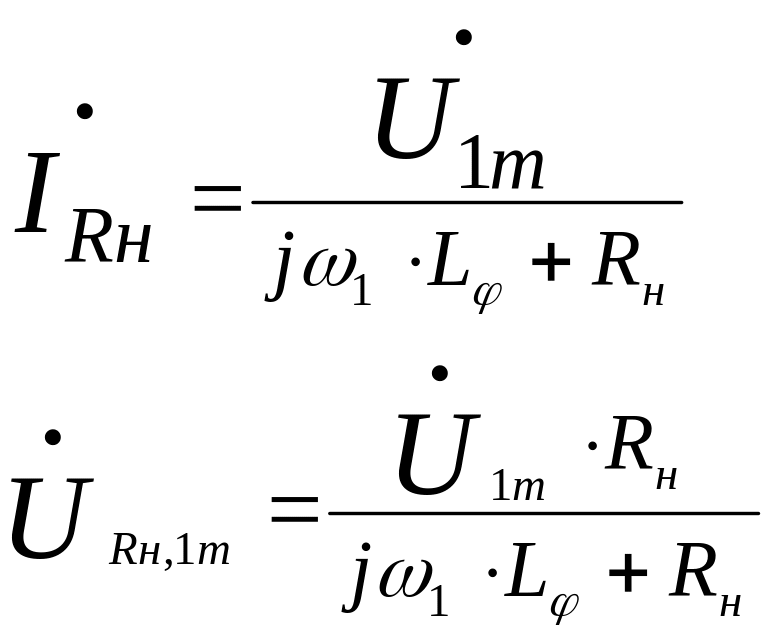

Сглаживающий дроссель Ld предназначен для сглаживания пульсации тока протекающего через нагрузку.
На временном интервале от 0 до T импульса транзистор V1 открыт ток протекающий через на грузку замыкается по цепи C-V1-Ld-Rn-C и не значительно нарастает под действием напряжения Ud- напряжение на конденсаторе C
На временном интервале от T импульса до Т V1 закрыт V2 открыт ток протекающий через нагрузку замыкается по цепи V2-Ld-Ln-V2, ток протекает за счет энергии запасенным в сглаживающем дросселе Ld, на этом временном интервале ток нагрузки не значительно снижается
-макс

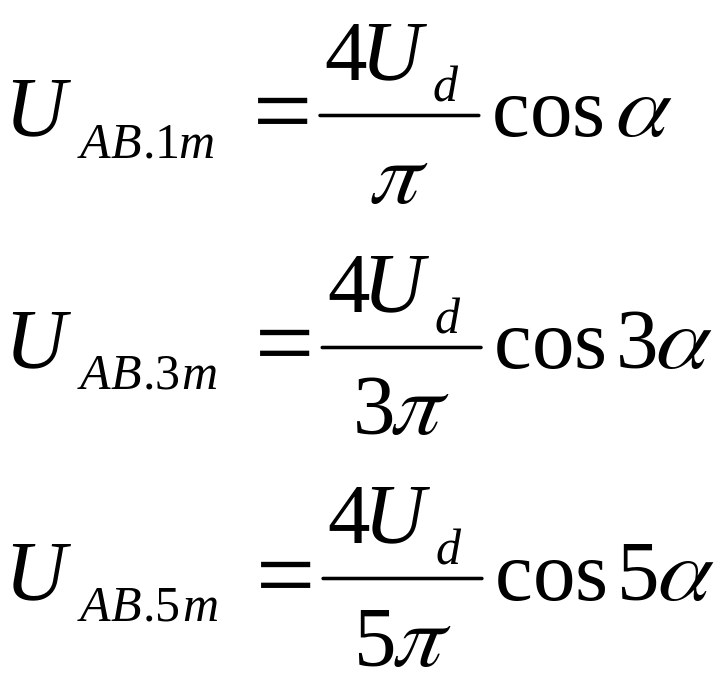

значение sin-ой
составляющей для катой гармоники

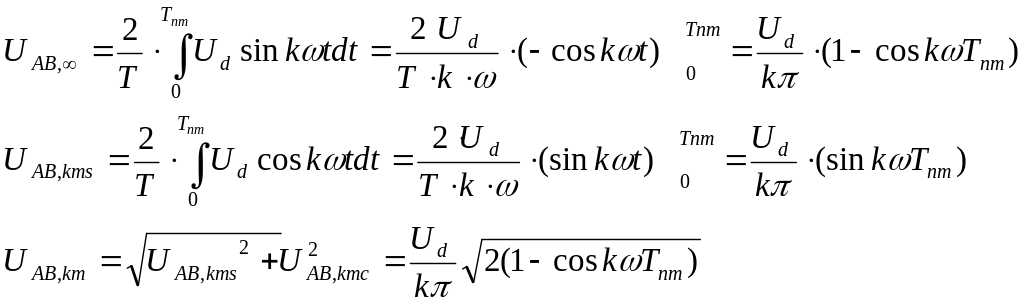

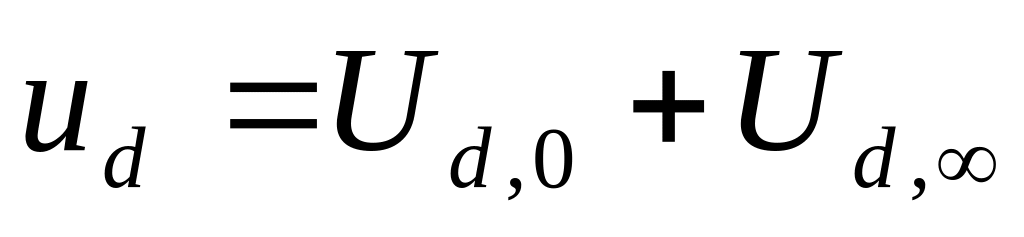

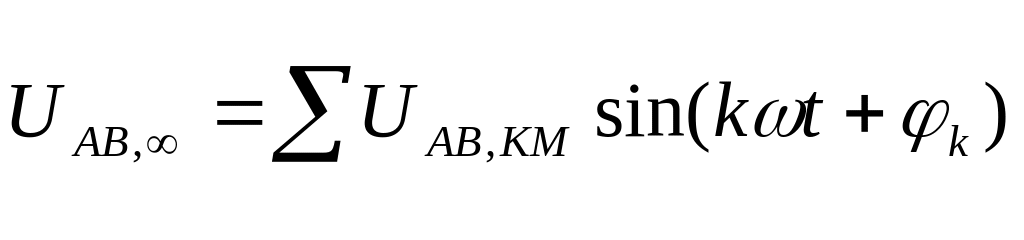

переменной составляющей напряжение на
выходе выпрямителя
Такие источники питания применяются для регулирования частоты вращения двигателя постоянного ток для регулирования ток сварки

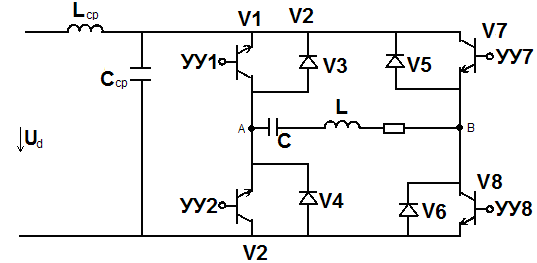

Транзисторный широкоимпульсный регулятор напряжения переменного тока.

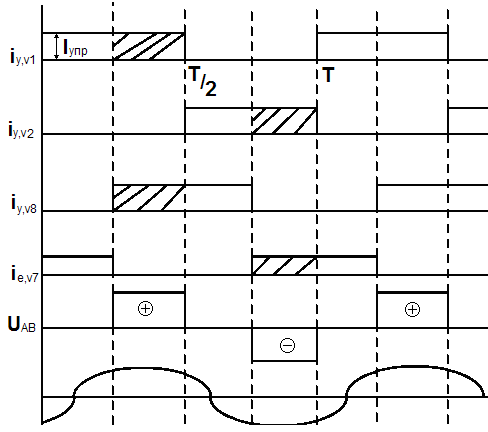

Временные диаграммы
Допущение
При построении временных диаграмм и анализе работы схемы принимаем допущение, что транзистор и диод являются идеальными элементами без потерь при наличие управляющего импульса
Ток управления больше 0 транзистор открыт – режим насыщения
Ток управления равен 0 транзистор закрыт – режим отсечки
Под действием управляющего устройства транзисторы периодически открываются закрываются. С помощью У У осуществляется сдвиг по фазе между управляющими импульсами (V1 V2)(V7 V8)
На интервале одновременно существующем импульсу управления у транзистора V1 V8 – открыты между точками А Б схемы приложено положительное напряжение с амплитудой Ud .
На интервале одновременно существующем импульсу управления у транзистора V2 V7 – открыты между точками А Б схемы приложено отрицательное напряжение с амплитудой Ud.

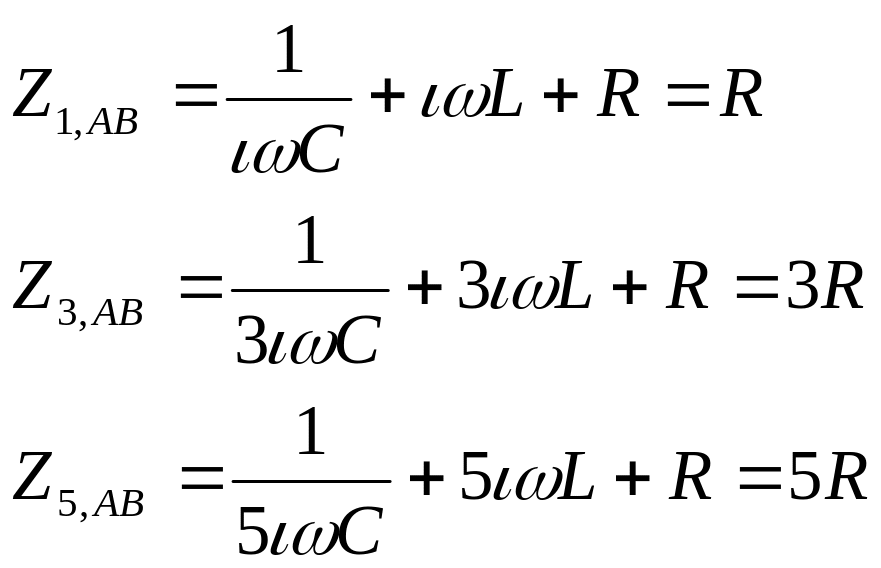

Элементы схемы LС представляют собой последовательный фильтр
От 2ta до Т/2 и от Т/2+2ta до Т ток через нагрузку протекает за счет энергии источника питания Ud
На всех остальных временных интервалах ток через нагрузку протекает за счет энергии запасенных в элементах последовательного фильтра.
