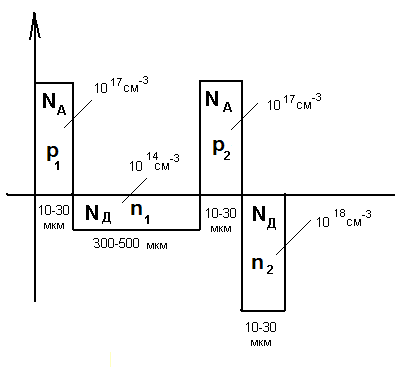

Устройство и принцип действия.

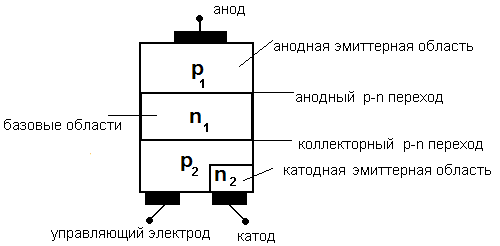

Назначение эмиттерных областей (анодных и катодных) – инжектирование носителей заряда в базовые области.

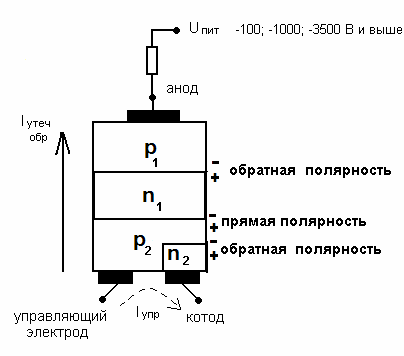

Обратное включение тиристора.

Первая ситуация:

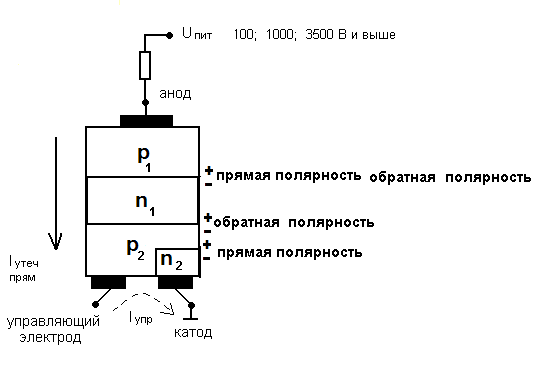

При обратной полярности приложенного к тиристору напряжения анодный и катодный p-n переходы смещаются в обратном направлении, коллекторный p-n переход смещается в прямом направлении. Через тиристор протекает “очень” маленький обратный ток в направлении от катода к аноду, он называется ток утечки(единицы, десятки миллиампер) тиристора в обратном направлении.

Вторая ситуация:

При прямой полярности приложенного к тиристору напряжения и тока управления равного нулю анодный и катодный p-n переходы смещаются в прямой переход, а коллекторный переход в обратном направлении. Через тиристор протекает “очень” маленький прямой ток в направлении от анода к катоду, который называется ток утечки тиристора в прямом направлении.

Третья ситуация:

Если при положительном напряжении между анодом и катодом тиристора начать пропускать , направленный между управляющим электродом и катодом тиристора, то тиристор перейдет в открытое состояние, все три p-n перехода будут смещены в прямом направлении. Ток протекания через тиристор

Все три -n перехода будут смещены в прямом направлении, так как область р насыщается электронами из области n за счет протекания , а область n насыщается дырками из области р . За счет насыщения неосновными носителями областей n и р коллекторный переход смещается также в прямом направлении.

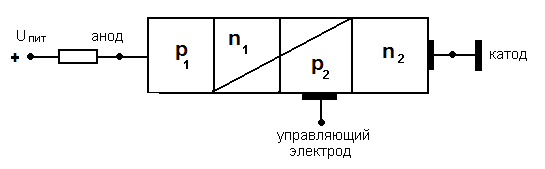

Двухтранзисторная модель тиристора.

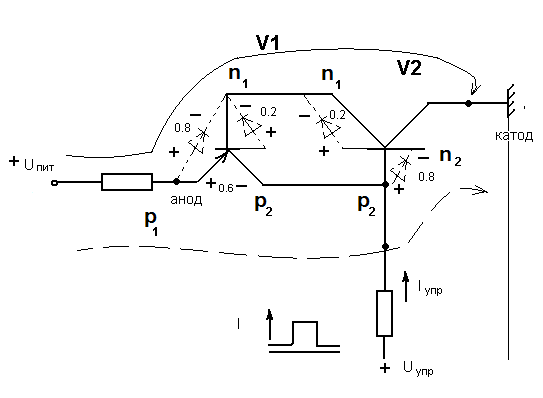

Сплошной линией на рисунке показана цепь протекания коллекторного тока транзистора V2 и базового тока транзистора V1.

Пунктирной линией на рисунке показана цепь протекания коллекторного тока транзистора V1 и базового тока транзистора V2.

Так как коллекторный ток транзистора V2 является базовым током транзистора V1 ( ), а , то транзисторы V1 и V2 остаются во включенном состоянии даже если прекратить пропускать ток управления между управляющим электродом и катодом тиристора.

Временные диаграммы, поясняющие работу тиристора.

Для того, чтобы закрыть тиристор необходимо между анодом и катодом тиристора приложить отрицательное напряжение, причем длительность приложения отрицательного напряжения должна быть больше, чем время восстановления управляющей способности тиристора. Иначе, при последующем приложении в тиристор положительного напряжения. Он перейдет в открытое состояние, даже без импульса управления.

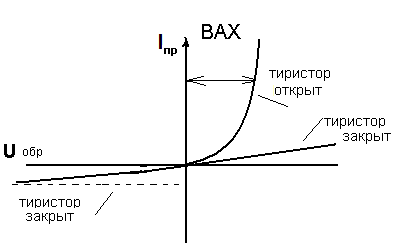

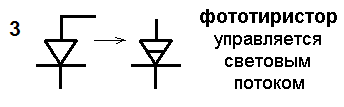

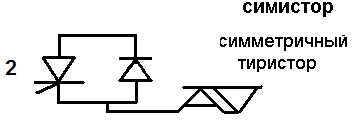

Типы и условнографические изображения тиристоров.
