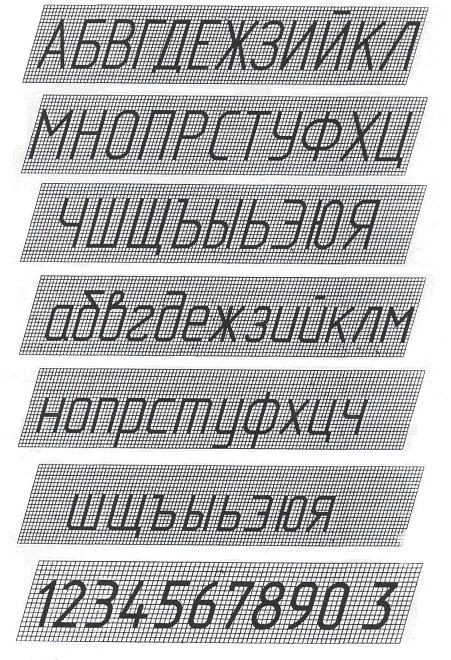

Рис.5. Русский алфавит. Шрифт типа Б с наклоном. Арабские цифры.

Рис.6. Латинский и греческий алфавит. Шрифт типа А с наклоном.

Рис 6.

1.5 Основные надписи по ГОСТ 2. 104 – 68

1.5. Основные надписи по госТу 2.104-68.

Форма, размеры и порядок заполнения основных надписей определены ГОСТ 2.104—68. Различают основные надписи: для чертежей и схем; для текстовой документации. Основные надписи вычерчивают сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68 .Для всех чертежей и схем независимо от их вида и назначения ГОСТ 2.104-68 устанавливает единую форму, размеры и порядок заполнения основной надписи (рис.7).

Основную надпись располагают в правом нижнем углу вплотную к рамке поля чертежа. На листах формата А4 основные надписи располагают только вдоль короткой стороны листа. На листах больших форматов основную надпись можно располагать как вдоль короткой, так и вдоль длинной стороны.

На рис.7. приведено рекомендуемое заполнение граф основной надписи в учебных условиях (графы обозначены по ГОСТ 2.104-68).

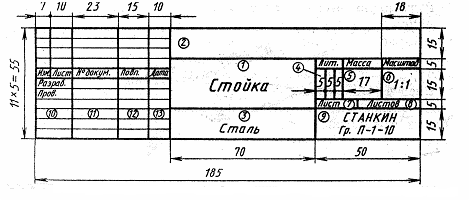

Рис.7.Форма стандартной основной надписи.

Рекомендуется следующее заполнение граф основной надписи в условиях учебного процесса '(сохранено стандартное обозна­чение граф).

Графа 1 — наименование детали или сборочной единицы.

Графа 2 — обозначение документа по принятой в университете системе.

Графа 3 — обозначение материала детали (заполняют только на чертежах деталей).

Графа 4 — не заполнять.

Графа 5 — масса изделия.

Графа 6 — масштаб.

Графа 7 — порядковый номер листа (на документах, состоя­щих из одного листа, графу не заполняют).

Графа 8 — общее количество листов документа (графу за­полняют только на первом листе документа).

Графа 9 — наименование учебного заведения и номер группы.

Графа 10 —характер работы, выполняемой лицом, подписы­вающим документ, например;

Разработал ... (студент)

Проверил ... (преподаватель)

Графа 11 —четкое написание фамилий лиц, подписавших документ.

Графа 12 — подписи лиц, фамилии которых указаны в гра­фе 11.

Графа 13 — дата подписания документа.

В учебных условиях (в особенности в начале обучения) на чертежах можно применять упрощенные основные надписи.

Форма и размеры одного из вариантов такой надписи приведены на рис.8.

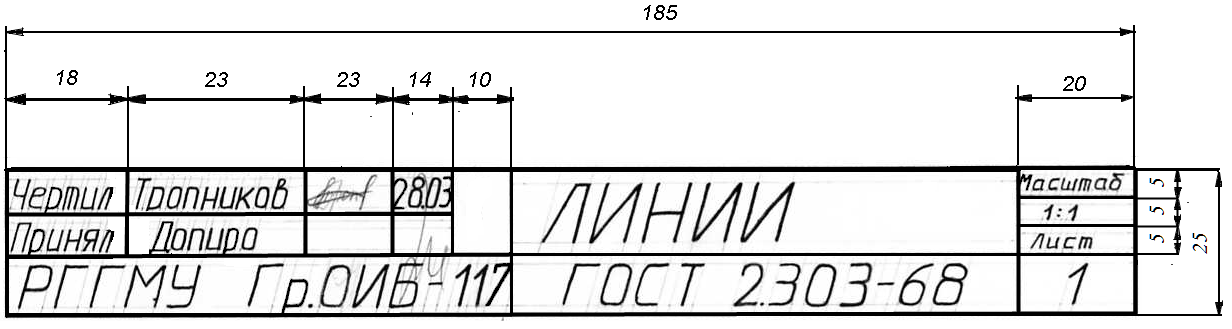

Рис. 8.Форма упрощенной основной надписи.

1.6.Графические обозначения материалов по госТу 2.306-68.

На чертежах деталей применяют 2 вида обозначений материала : буквенно-цифровое, характеризующее его марку, которое записывают в графу «Материал» основной надписи, и графическое, являющееся общим для групп однородных материалов (металлы, неметаллический материалы, бетоны и т.д.), которое применяют только на изображении детали преимущественно в разрезах и сечениях.

Буквенно-цифровое обозначение материала условно характеризует его качество, а полная характеристика физико-механических свойств и химического состава содержится в стандарте, устанавливающем требования к данному материалу, причём номер стандарта обязательно входит в обозначения материала, например: Сталь 3 ГОСТ 380-88.

Кроме буквенно-цифрового обозначения материала в основной надписи чертежа, в разрезах и сечениях изображаемых деталей используют условные графические обозначения материалов (рис.9).

Рис. 9. Примеры графических обозначений материалов.

Штриховку выполняют сплошными параллельными линиями под углом 45° к линии контура изображения или к его оси или к линиям рамки чертежа независимо от расположения контура детали

на поле чертежа (рис.10).

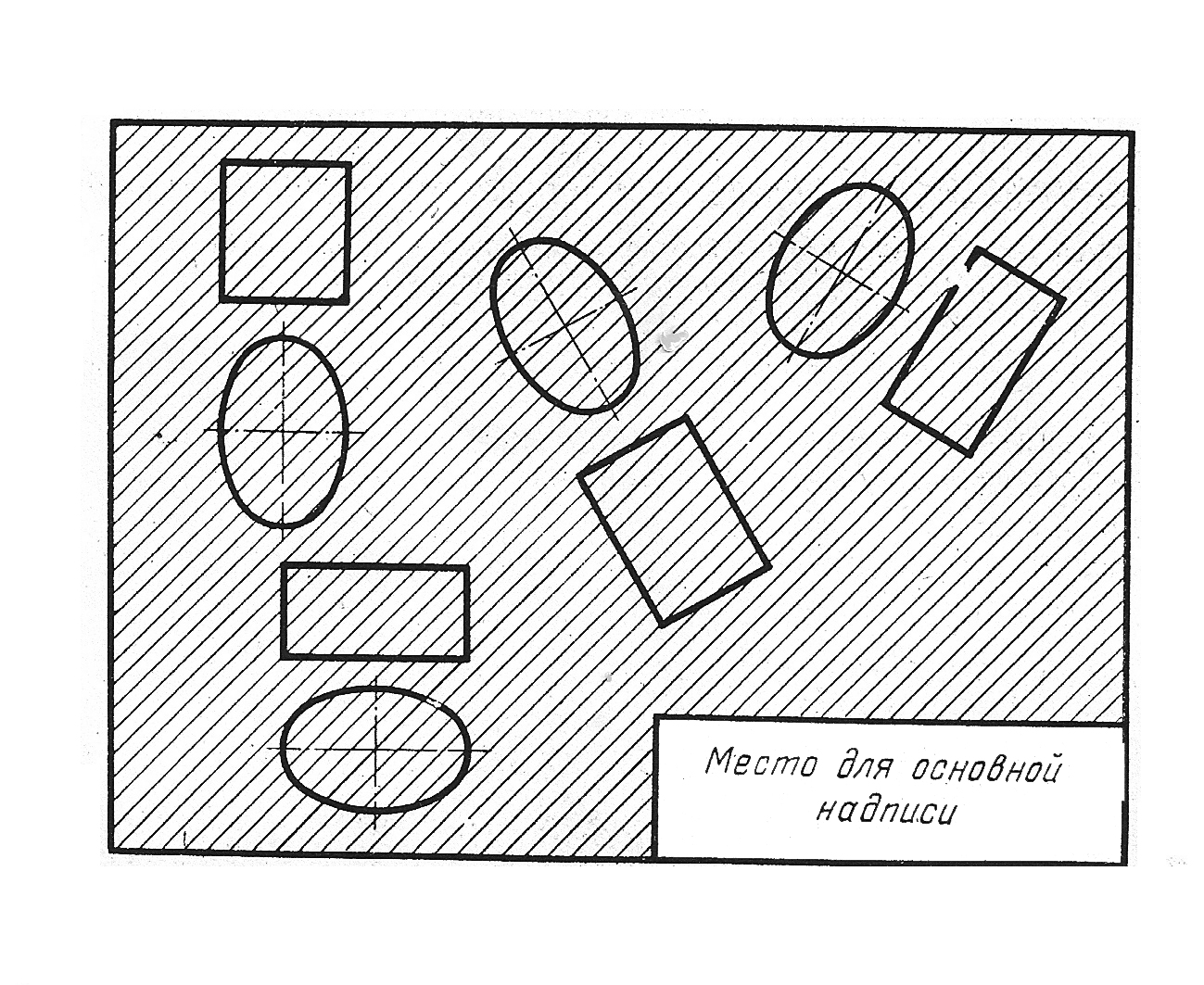

Рис. 10. Правила выполнения штриховки.

Исключения составляют случаи совпадения наклона линий штриховки с наклоном линий контура или осевых линий детали. В этих случаях вместо 45° штриховку следует наносить под углом 30° или 60° (рис.11 ). Толщина линии штриховки равна 0,3...0,5 толщины линий видимого контура, а расстояние между линиями от 1 до 10 мм в зависимости от площади сечения. Рекомендуется расстояние 1.5-2 мм для чертежей, выполняемых на формате А4.

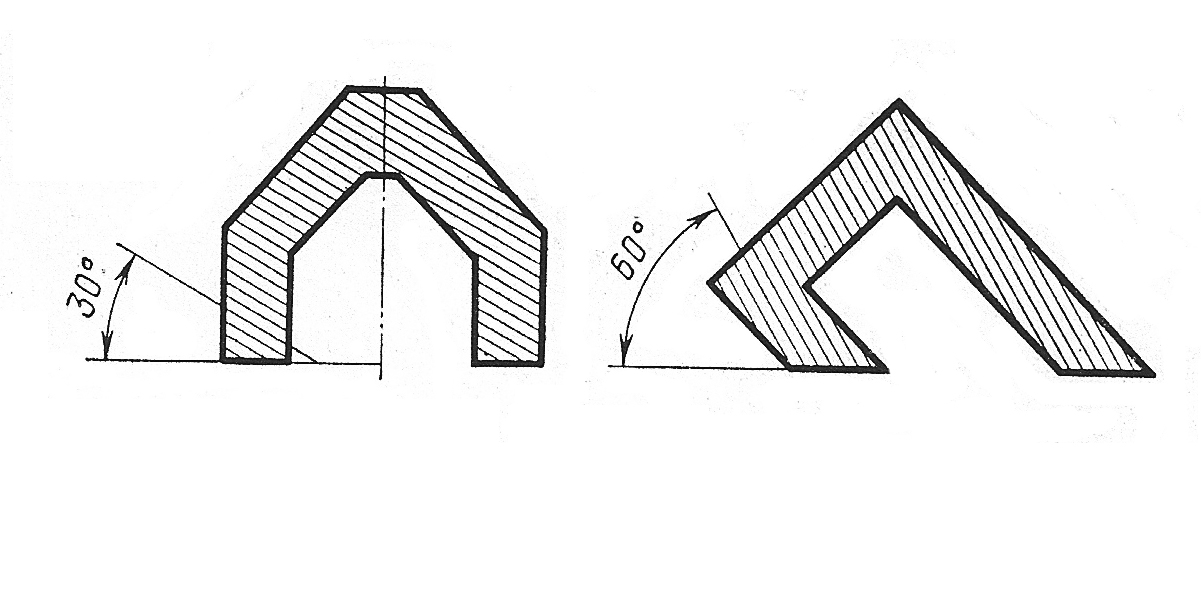

Рис.11.Направление штриховки в особых случаях.

Для всех сечений данной детали, выполненных в одном масштабе, расстояние между соседними линиями штриховки принимают одинаковыми. Линии штриховки наносят с наклоном влево или вправо, но в одну сторону на всех сечениях, относящихся к данной детали. При вычерчивании смежных сечений двух деталей наклон штриховки выполняют в разных направлениях (рис.12 ).

В смежных сечениях нескольких деталей, штриховка которых имеет одинаковый наклон и направление, изменяют расстояние между линиями штриховки или сдвигают эти линии в одном сечении относительного другого сечения (рис.12, а, б, в).

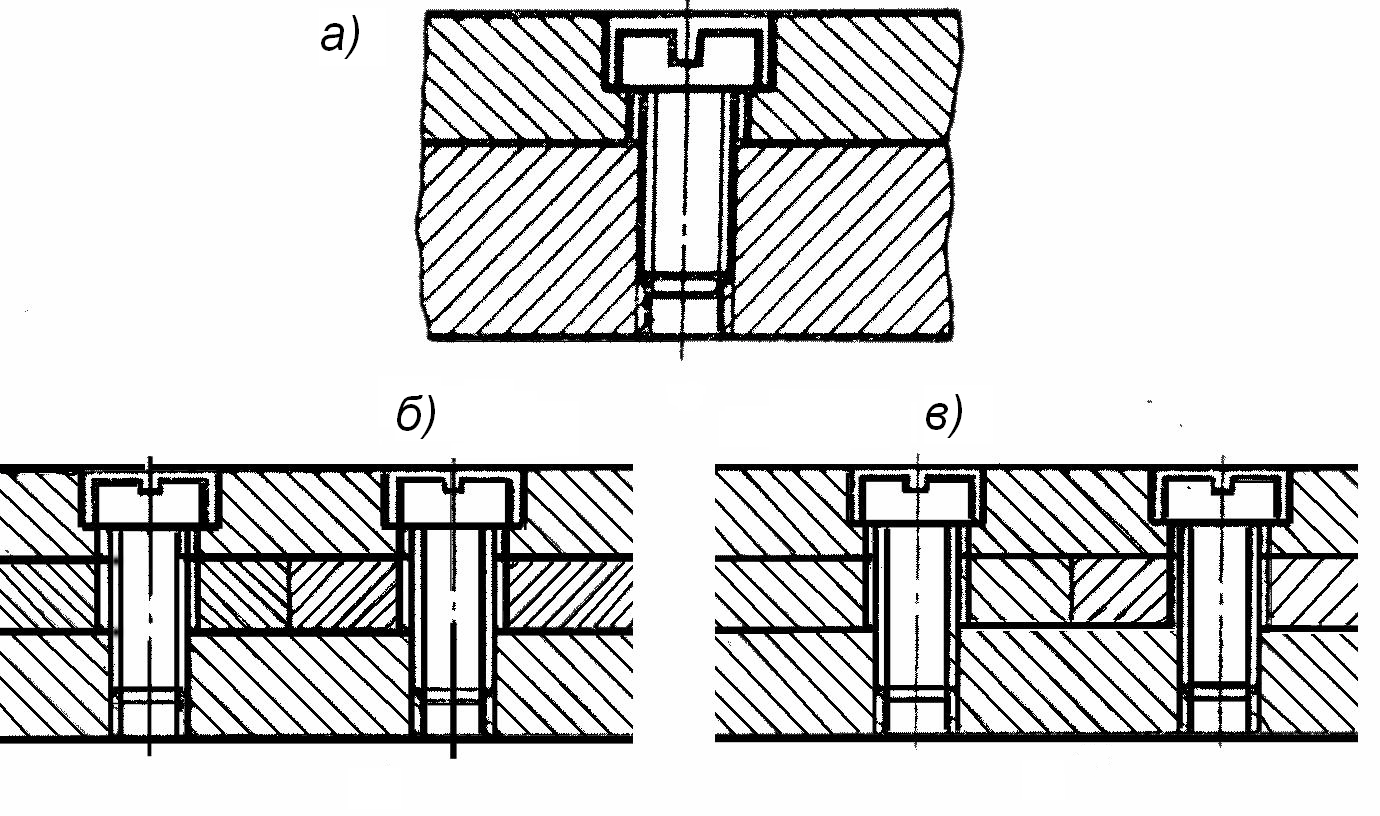

Рис 12. Нанесение штриховки сложных деталей.

Узкие площади сечений, ширина которых на чертеже менее 2 мм не штрихуют, а показывают зачернёнными. Смежные узкие сечения нескольких деталей допускается показывать зачернёнными с оставлением просветов между смежными сечениями не менее 0.8мм (рис.13).

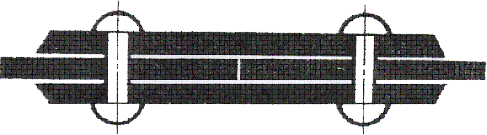

Рис.13 Условное изображение штриховки.

1.7 Нанесение размеров по ГОСТу 2.307-68.

Величину изображённого изделия и его элементов задают размерами, указываемыми на чертеже размерными числами, размерными и выносными линиями. При нанесении размеров следует руководствоваться основными положениями ГОСТ 2.307-68.

На чертеже проставляют размеры истинной величины детали и её элементов независимо от масштаба, в котором выполнены изображения.

Единицы измерения. Линейные размеры на чертежах указывают в миллиметрах, без обозначения единиц измерения, угловые – в градусах,

минутах и секундах с обозначением единиц измерения, например 10°40'2".

Размерные линии определяют границы измерения и могут иметь форму как прямой, так и дуги окружности. Размерную линию следует проводить параллельно прямолинейному отрезку элемента детали, размер которого указывается (рис.14,б, в).

При нанесении размера угла, размерная линия проводится в виде дуги с центром в его вершине. (рис. 14,а, б).

При нанесении размера дуги окружности размерную линию проводят концентрично дуге (рис. 14,а).

Размерные линии предпочтительно наносить вне контура изображения. Не допускается использовать в качестве размерных линий контура центровые и выносные линии. Необходимо избегать пересечения размерных и выносных линий, располагая их так, как показано на

рис. 14, б.

Стрелки. Размерные линии с обоих концов ограничивают стрелками, упирающимися в выносные, осевые или контурные линии. Размерная линия радиуса ограничивается одной стрелкой со стороны определяемой дуги или скругления. Формы двух видов стрелки, примерное соотношение её элементов и толщины линий видимого контура показаны на рис. 14 г.

а) б)

в)

г)

Рис 14. Нанесение размеров: а) дуги окружности, угла, хорды; б) на параллельных и концентрических линиях; в) расположение размерных и выносных линий, замена стрелки засечкой; г) формы и размеры стрелок.

Это соотношение следует сохранить на всём чертеже. Если стрелки невозможно разместить на концах размерной линии, то их размещают с наружной стороны выносных линий или, соответственно, контурных, осевых, центровых (рис.15). В случае, если места для нанесения стрелок на размерных линиях расположенных цепочкой недостаточно, стрелки можно заменить засечками, которые наносят под углом 45° к размерным линиям, или четкими точками (рис.14,в).

Допускается прерывать контурную или осевую линию, ограничивающую место расположения стрелок.

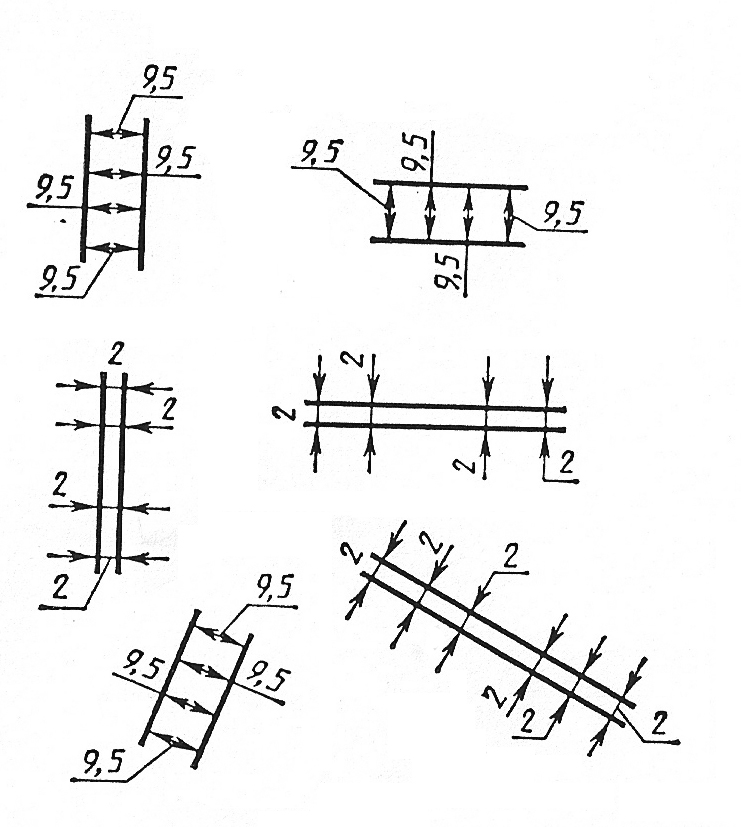

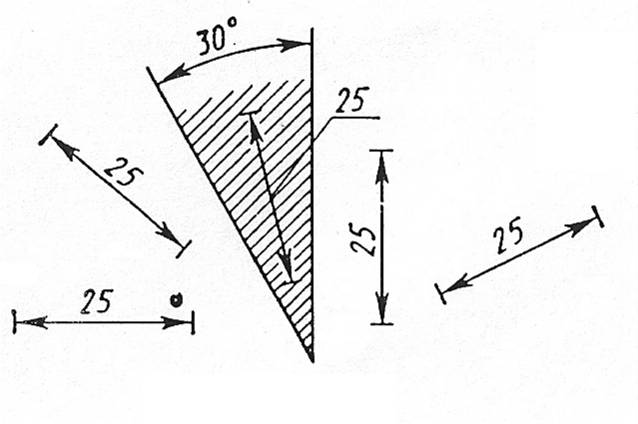

Рис.15.Нанесение размерного числа для короткой размерной линии.

Выносные линии являются вспомогательными, их проводят от границ измерения, между ними проводят размерные линии. Выносные линии следует проводить перпендикулярно измеряемому отрезку элемента детали, размер которого указывают, располагая их, по возможности, вне контура изображения. Концы выносных линий, выходящие за стрелки должны быть одинаковыми и равными 1…5 мм (рис.14,в ).

Выносные линии допускается проводить от линий невидимого контура в тех случаях, когда при этом отпадает необходимость вычерчивать дополнительное изображение.

Размерные числа следует в общем случае наносить над размерной линией по возможности ближе к её середине. При нанесении нескольких параллельных размерных линий на небольшом расстоянии друг от друга размерные числа следует располагать в шахматном порядке (рис. 14,б ).

Способ нанесения размерного числа при различных положениях размерных линий и стрелок на чертеже следует выбирать исходя из наибольшего удобства чтения.

В случае расположения размерной линии вертикально, размерные числа наносят слева от линии. Линейные размеры при различных наклонах размерных линий и угловые размеры при различных положениях углов наносят так, как показано на рис.16,а,б.

а) б)

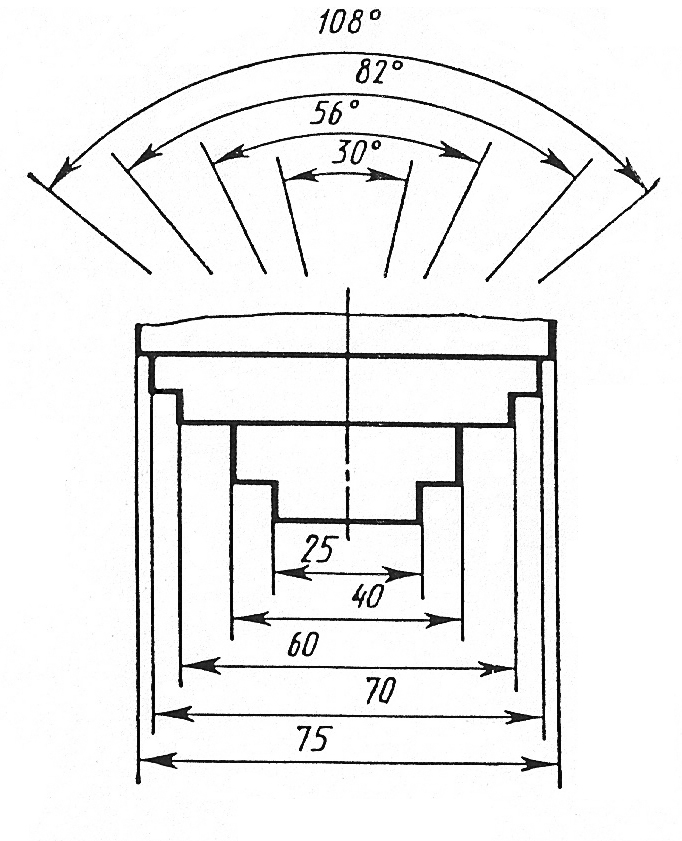

Рис. 16. Нанесение размеров: а) прямолинейных отрезков; б) углов.

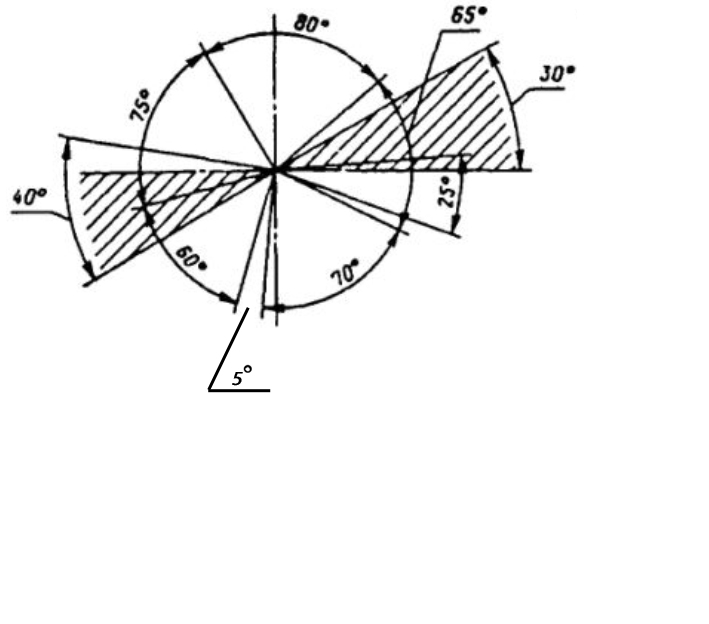

Если размерное число линейного или углового размера, наносимое над серединой размерной линии, попадает в заштрихованные зоны (в пределах угла 30°), то оно выносится на горизонтально расположенную полку линии – выноски. Для углов малых размеров при недостатке места размерные числа размещают на полках линий – выносок в любой зоне (угол 5 градусов на рис.16).

Если для нанесения размерного числа над размерной линией недостаточно места, то это размерное число проставляют на продолжении размерной линии или на полке линии – выноски (рис.16 ).

Так же поступают, если на размерной линии недостаточно места для стрелок (рис.15). Размерные числа не допускается разделять или пересекать какими-либо линиями чертежа. В месте нанесения размерного числа осевые, центровые линии прерываются. Линии контура прерывать не допускается. Нельзя наносить размерные числа в местах пересечения размерных, осевых, и центровых линий

Радиус окружности обозначают прописной буквой R, которую ставят перед размерным числом, указывающим размер радиуса (рис.17).

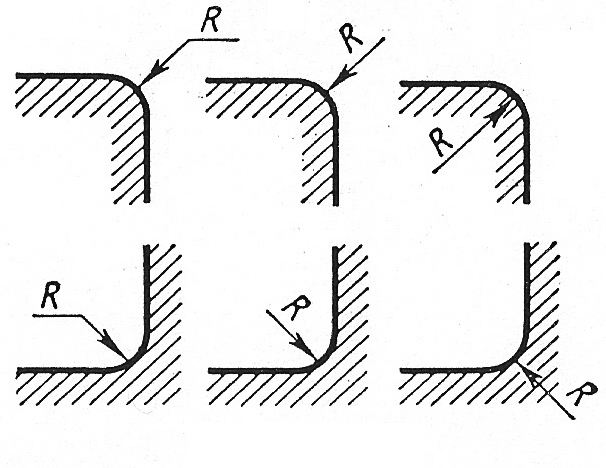

Размеры радиусов наружных и внутренних скруглений наносят так, как показано на рисунке 17 (а, б, в).

а) б)

в)

г) д)

гггг

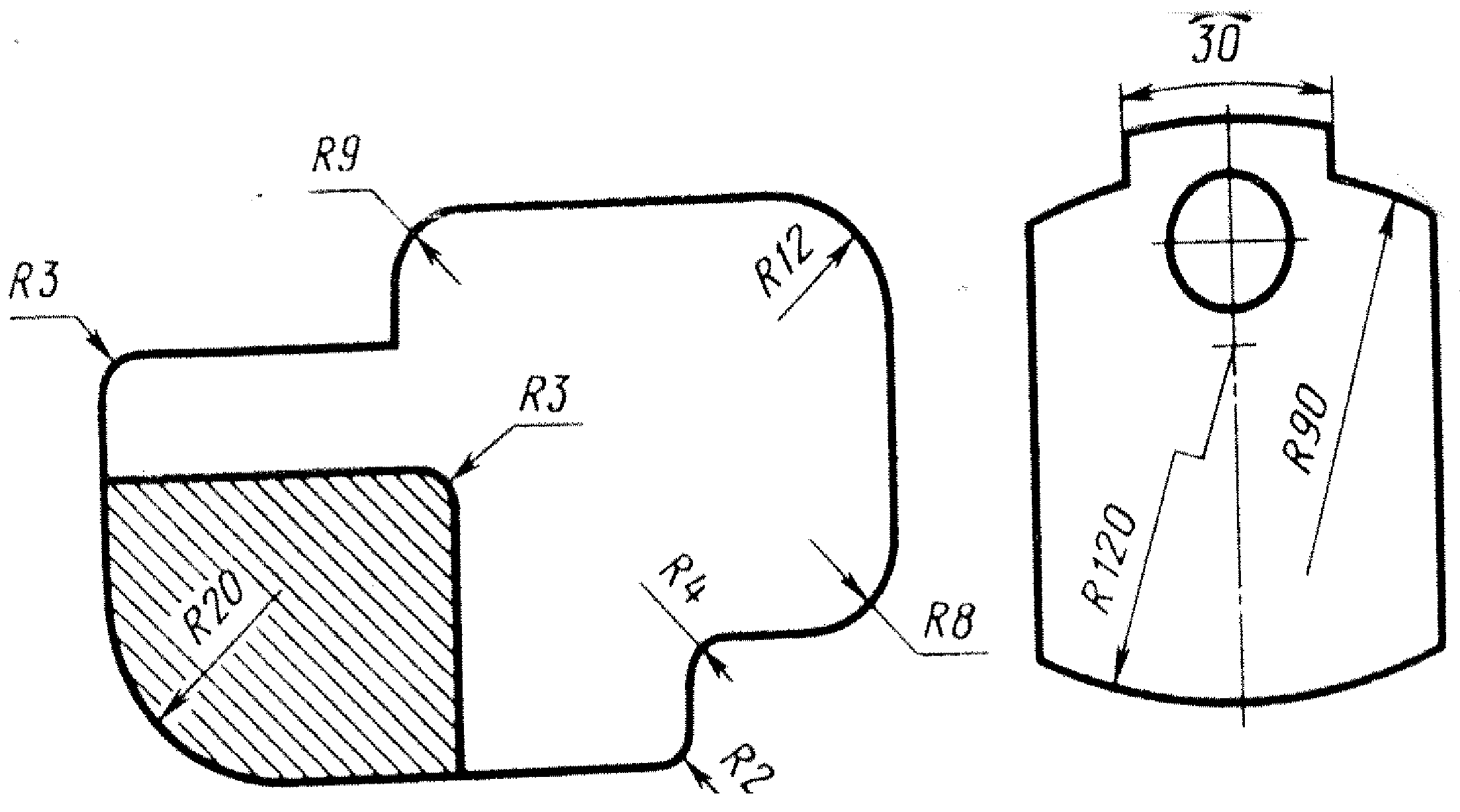

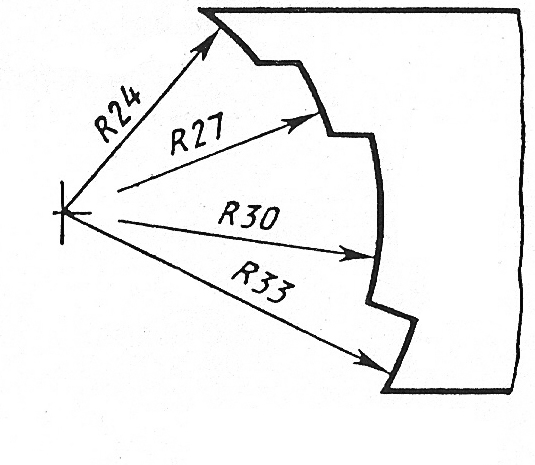

Рис 17.Нанесение размеров радиуса: а) размерная линия радиуса с изломом, проведение двух радиусов из одного центра, смещение размерной линии радиуса относительно центра дуги; б) проведение четырех радиусов из одного центра; в) нанесение на чертеже радиусов скруглений ; г) д) примеры нанесения радиусов скруглений на чертеже детали.

При большой величине радиуса центр дуги окружности допустимо приближать к дуге. В этом случаен размерную линию радиуса показывают с изломом под углом 90° (рис. 17, а, д ). Если не требуется указывать размеры определяющие положение центра дуги окружности, то размерную линию радиуса допускается не доводить до центра и смещать относительно центра (рис. 17, б, в). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагаются на одной прямой (рис.17 а).

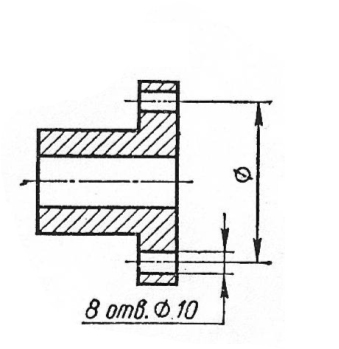

Диаметр окружности обозначают знаком Ø, который наносят перед размерным числом, указывающим размер диаметра (рис.18). При нанесении размера диаметра внутри окружности размерные числа следует смещать с середины размерных линий и не ставить их в точке пересечения осевых линий. При указании диаметра окружности допускается проводить размерные линии с обрывом независимо от того, полностью изображена окружность или только её часть, причём обрыв размерной линии в этом случае делают дальше центра окружности (рис.18).

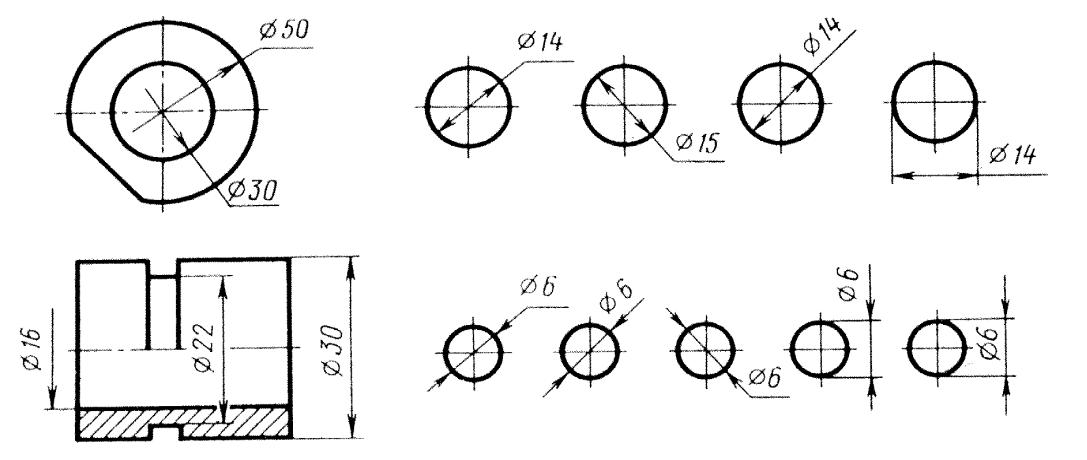

Рис.18. Нанесение размеров диаметров.

Радиус и диаметр сферы обозначают соответственно знаком R или Ø, который наносят перед размерным числом радиуса или диаметра (рис.19). К этому обозначению допускается добавлять слово «сфера» или наносить знак О в тех случаях, когда сферу на чертеже трудно отличить от других поверхностей. (Например: сфера R15, O Ø 40).

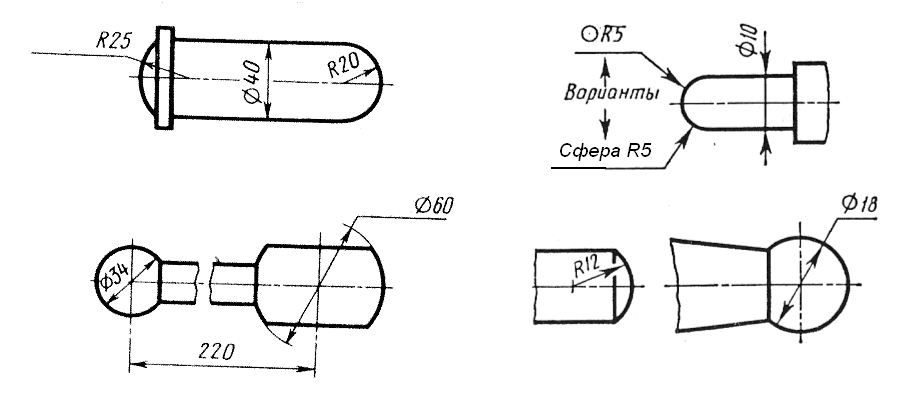

Рис.19. Нанесение размеров сферы.

Квадрат при отсутствии проекций, определяющих его конфигурацию обозначают знаком , который наносят перед размерным числом стороны квадрата (рис.20, а, в). Для удобства чтения чертежа на проекции боковой грани проводят диагональные линии толщиной от S/3 до S/2 (рис 20,а). Если же даны две проекции квадрата, то его размеры проставляют как показано на рис.20, б, в.

а) б) в)

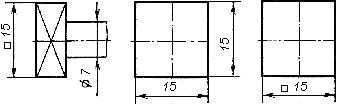

Рис. 20. Нанесение размеров квадрата.

Уклон. Перед размерным числом, характеризующим уклон и являющимся тангенсом угла наклона данной прямой к какой-либо другой

прямой, наносят знак >, причём острый угол этого знака направляют в

сторону уклона. Незначительный уклон рекомендуется на чертеже

изображать с увеличением. (рис.21 а).

а) б)

Рис.21. Нанесение размеров уклона и конусности.

Конусность. Под конусностью понимают отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними. Перед размерным числом определяющим конусность наносят знак , острый угол которого должен быть направлен в сторону вершины конуса (рис.21 б). Незначительную конусность рекомендуется на чертеже изображать с увеличением.

Размеры фасок ( притупленные кромки плоскостей, концов валов резьбовых стержней, отверстий дисков) под углом 45° наносят как показано на рис. 22 а, б.

Размеры фасок под другими углами указывают линейными и угловыми размерами (рис.22, в, г) или двумя линейными размерами

(рис. 22 д).

в)

Рис.22. Нанесение размеров фасок: а), б) под углом 45 градусов; в), г) под углами, отличными от 45 градусов; д) линейными размерами.

Расположение размеров на поле чертежа должно быть по возможности равномерным.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия. Размеры одного и того же элемента на чертеже повторять не допускается. Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии – выноски или под ней количества этих элементов (рис.23, а, б).

а) б)

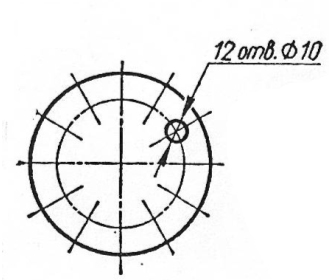

Рис. 23.Нанесение размеров одинаковых элементов: а) фасок и отверстий; б) отверстий, равномерно расположенных по окружности.

Для элементов равномерно расположенных по окружности ( например отверстий ) угловые размеры между ними не ставят при условии, что один из элементов лежит на одной из осей симметрии (рис. 24 а). Наносится лишь размер диаметра окружности, на которой расположены центры отверстий. Если ни одно из отверстий не лежит на оси симметрии, то следует задавать угол до первого элемента (рис. 24,б).

а) б)

Рис. 24. Нанесение размеров одинаковых элементов: а) равномерно расположенных по окружности; б) расположенных неравномерно.

В случае выполнения на чертеже изображения, на котором вид совмещён с разрезом (вид располагается сверху или слева от оси симметрии детали), а также при вычерчивании симметричной фигуры до оси симметрии или с

обрывом, размерную линию проводят с обрывом, который делают дальше оси или линии обрыва изображения ( рис 25 ).

Рис. 25. Обрыв размерных линий у симметричных деталей.

Глубина отверстий на чертежах показывается при разрезе детали. Поэтому и диаметры отверстий следует наносить преимущественно на соответствующих разрезах.

Размерные линии предпочтительно наносить вне контура изображения, располагая внутренние размеры детали от разреза, а наружные -от вида

(рис 26.).

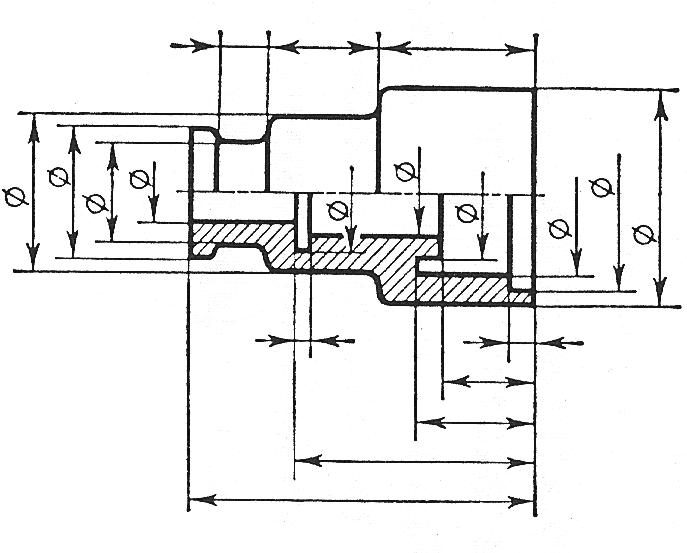

Рис 26. Примеры нанесения линейных размеров и размеров диаметров.
