1.4 Шрифты чертежные по госТу 2.304-81
На всех чертежах и других технических документах применяют стандартные шрифты русского, латинского и греческого алфавитов, арабские и римские цифры и специальные знаки.
Размер шрифта характеризуются высотой ( h ) прописных букв в миллиметрах. Установлены следующие его размеры 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
В зависимости от толщины линий установлены два типа шрифта: тип А с толщиной линии d=1/14h; тип Б с толщиной линии d=1/10h.
Оба типа шрифта выполняют с наклоном около 75О или без наклона (прямой шрифт).
В табл. 4 приведены соотношения между отдельными элементами букв и цифр шрифта Б размеров от 2,5 до14, как наиболее употребительных.
Форма букв русского алфавита и арабских цифр наклонного шрифта показана на рис.5. Толщина линий букв и цифр должна быть одинаковой для всей надписи. Нижние и боковые отростки букв( прописных и строчных) делают за счёт промежутков между смежными буквами, а верхняя черта буквы Й выполняется за счёт промежутка между строками. При кажущемся увеличении промежутков между некоторыми прописными буквами, например Г и А, можно уменьшить эти промежутки до размера равного толщине линий букв.
Для правильного воспроизведения конструкции букв и цифр при оформлении титульного листа, заполнении основной надписи рекомендуется строить вспомогательную сетку. Для построения упрощенной сетки достаточно провести 2 горизонтальные линии на расстоянии, равном высоте, и наклонные линии под углом 75 ° .

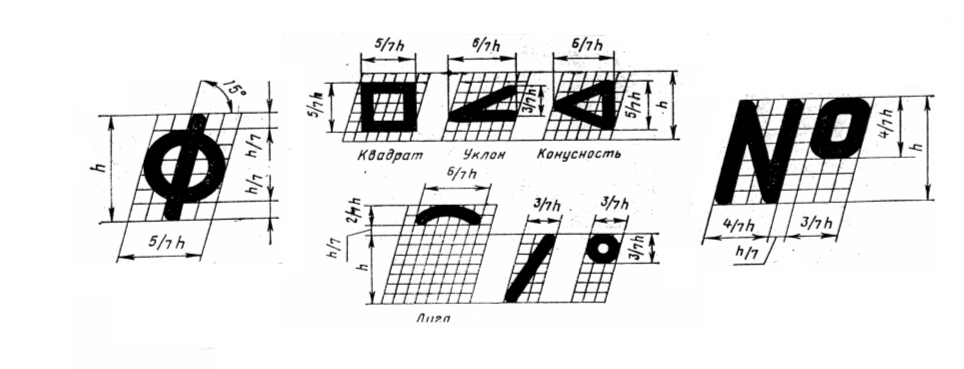

Для нанесения размеров на чертежах и заполнения основной надписи рекомендуется высота прописных букв и цифр не менее 3.5 мм. На рис. 4 показано построение знаков диаметра, номера, квадрата, уклона, конусности, дуги, дроби, градуса. Даны размеры знаков в зависимости от высоты размерных чисел h.
Форма букв латинского и греческого алфавитов показаны на рис.6.
Рис
4. Знаки. Шрифт типа Б с наклоном.
Определяемая величина
|
Соотношение размеров
|
Размер шрифта |
|||||||
2.5 |
3.5 |
5 |
7 |
10 |
14 |
||||
мм |
|||||||||
Прописные буквы и цифры |
|
|
|
|
|
|
|
||
Высота букв |
h |
2.5 |
3.5 |
5 |
7 |
10 |
14 |
||
Ширина букв ( кроме букв А,Ж,Ф,Ш,Щ,Ы,Ю и цифры 1) |
4/7 h |
1.4 |
2 |
2.8 |
4 |
5.7 |
8 |
||
Ширина букв Ж,Ф,Ш,Щ,Ы,Ю |
6/7 h |
2.1 |
3 |
4.3 |
6 |
8.6 |
12 |
||
Ширина букв А и М |
5/7 h |
1.8 |
2.5 |
3.6 |
5 |
7 |
10 |
||
Ширина цифры 1 |
2/7 h |
0.7 |
1 |
1.4 |
2 |
2.9 |
4 |
||
Строчные буквы |
|
|
|
|
|
|
|
||
Высота (кроме букв б,в,д,р,у,ф ) |
5,7 h |
---- |
2.5 |
3.6 |
5 |
7 |
10 |
||
Высота букв б,в,д,р,у,ф |
h |
---- |
3.5 |
5 |
7 |
10 |
14 |
||
Ширина (кроме букв ж,м,т,ф,ш,щ,ы,ю) |
3/7 h |
----
|
1.5
|
2.1
|
3
|
4.3
|
6 |
||
Ширина букв (ж,т,ф,ш,щ,ы,ю) |
5/7 h |
---- |
2.5 |
3.6 |
5 |
7 |
10 |
||
Ширина буквы м |
4/7 h |
---- |
2.8 |
2.85 |
4 |
5.7 |
8 |
||
Толщина линий букв и цифр |
(1/10)h |
0.25 |
0.35 |
0.5 |
0.7 |
1 |
1.4 |
||
Расстояния между буквами и цифрами |
2/7 h |
0.7 |
1 |
1.4 |
2 |
3 |
4 |
||
Расстояния между числами и словами |
Не менее ширины буквы |
||||||||
Расстояния между основаниями строк не менее |
1.5 h |
3.8 |
5.3 |
7.5 |
10.5 |
15 |
21 |
||
