Масштабы изображений.
Таблица 2
Натуральная величина |
1:1 |
|||||||||
Масштабы уменьшения |
1:2
|
1:2,5
|
1:4
|
1:5
|
1:10
|
1:15
|
1:20
|
1:25
|
1:40
|
1:50
|
Масштабы увеличения
|
2:1
|
2,5:1
|
4:1
|
5:1
|
10:1
|
|
20:1
|
|
40:1
|
50:1
|
Масштаб выбирают в зависимости от величины и сложности детали или его составных частей, а также от вида чертежа.
Масштабы чертежей указываются в предназначенной для них графе основной надписи.
Масштабы изображений, отличающихся от указанных в основной надписи чертежа, указывают непосредственно над изображением рядом с надписью, которая относится к данному изображению, например: А(2:1); Б(1:5).
.
б) 1:1
в) 1:2
)
2:1

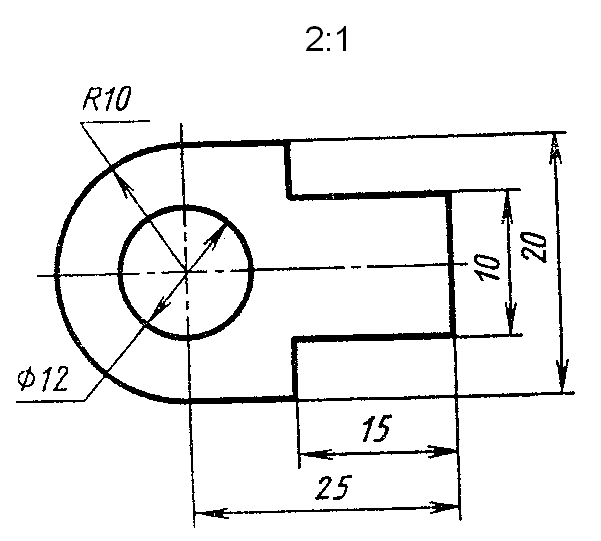

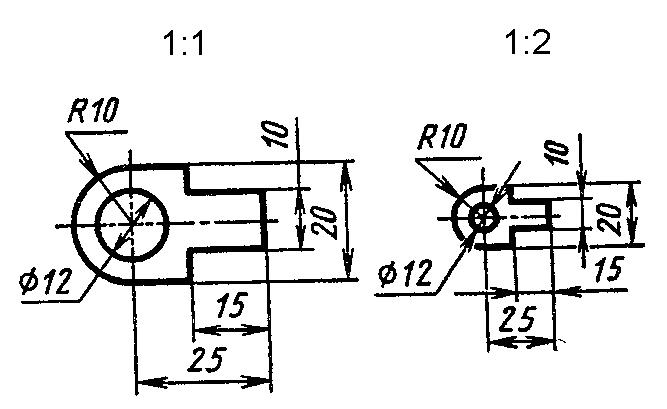

Рис
2. Изображение детали в разных масштабах.
Независимо от масштаба на изображении всегда наносят истинные размеры изображаемого предмета. При изменении масштаба частично изменяют и характер нанесения размеров. На рис. 2 (а, б, в) помещены изображения одной и той же детали, выполненные в разных масштабах.
1.3 Линии по госТу 2.303-68
Для большей выразительности , наглядности, облегчения чтения чертежей применяют 9 типов линий. Все видимые контуры изделия выполняются сплошной основной линией. В зависимости от формата чертежа, величины и сложности изображения толщина основной линии S принимается от 0.5 до 1.4 мм.
Остальные линии, кроме линий сечений, выполняются в 2 или 3 раза тоньше основной линии.
Толщина линий одного назначения должна быть одинаковая для всех изображений на чертеже.
Штрихпунктирные линии должны начинаться, пересекаться, и заканчиваться штрихами. Штрихи в линии должны быть одинаковой длинны, а промежутки между штрихами равны между собой.
Типы линий и их основное назначение приведены в табл.3. Типовые примеры начертания и основного назначения приведены на рис.3.
Рис.3. Примеры применения линий.
Наименование |
Начертание |
Толщина |
Основное назначение |
1.Сплошная основная |
|
s |
Линия видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза) |
2. Сплошная тонкая |
|
s/3….s/2 |
Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей |
3.Сплошная волнистая |
|
s/3 |
Линии обрыва Линии разграничения вида и разреза |
4.Штриховая |
|
s/3 … s/2 |
Линии невидимого контура Линии перехода невидимые |
5.Штрихпунктирная |
|
s/3 … s/2 |
Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений |
6.Штрихпунктирная с двумя точками |
|
s/3 …. s/2 |
Линии сгиба на развертках Линии для изображения частей изделий в крайних или промежуточных положениях
|
7.Штрихпунктирная утолщенная |
|
s/3…..2/3s |
Линии обозначающие поверхности, подлежащие термообработке или покрытию. Линии для изображения элементов, расположенных перед секущей плоскостью. («наложенная проекция») |
8.Разомкнутая |
|
s…. 1½ s |
Линии сечения |
9.Сплошная тонкая с изломами |
|
s/3 … s/2 |
Длинные линии обрыва |
Типы линий и их назначение. Таблица 3
