1.1 Форматы по госТу 2. 301 –68

Форматы чертежей – это размеры листов чертежей и других конструкторских документов, установленные для всех отраслей промышленности, строительства. Форматы листов обязательны для всех видов чертежей. Основной формат А0 (1189x841) имеет площадь, равную 1м². Этот формат путем последовательного деления пополам образует другие форматы (А1, А2, А3, А4, А5) которые называются основными. Размеры основных форматов приведены в табл. 1.

Обозначения и размеры основных форматов.

Таблица 1

Обозначение формата	А0	А1	А2	А3	А4	A5
Размеры сторон формата. мм.	841x 1189	594x841	420x594	297x420	210x297	148x210

ГОСТ 2. 301 – 68 допускает использование дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. Обозначение дополнительных форматов составляется из обозначения основного формата и его кратности, например, А4x4 (297x840).

Любой чертеж рекомендуется выполнять на листе бумаги, размеры которого больше размеров заданного формата, с тем, чтобы имелся край бумаги, предназначенный для крепления чертежа к доске.

Внутри внешней рамки каждый чертёж оформляется рамкой рабочего поля, которое вычерчивается сплошными основными линиями на расстоянии 5 мм от верхней, нижней и правой сторон формата и на расстоянии 20мм от левой его стороны. В правом нижнем углу чертежа наносится контур основной надписи .

На листах формата А4 основную надпись располагают только вдоль короткой стороны листа.

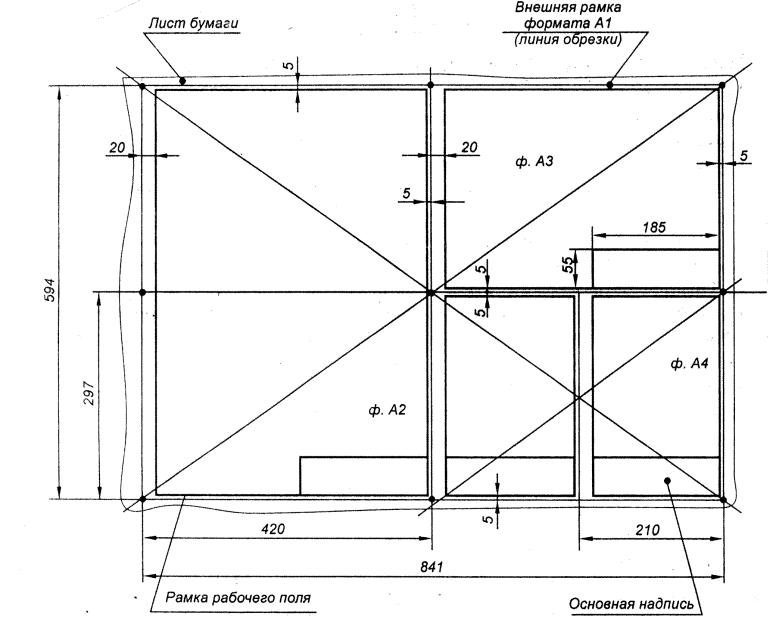

Примеры оформления форматов А2, А3, А4, полученные путём деления формата А1, приведены на рис.1.

Рис.1.Образование и оформление основных форматов.

1.2 Масштабы по госТу 2. 302 – 68

Масштабы делятся на линейные (в том числе и поперечный), пропорциональные (угловые), аксонометрические, совмещенные (с совпадающими шкалами). Численные масштабы, сокращенно называемые в стандарте ГОСТ 2.302 – 68 “масштабами “ представляют собой математические выражения линейных масштабов. Численный масштаб –это отношение линейных размеров изображения предмета на чертеже к его действительным размерам. Численный масштаб обозначается простой дробью, которая показывает кратность увеличения или уменьшения действительных размеров предмета на его изображениях. Численный масштаб уменьшения выражается дробью с единицей в числителе и некоторым числом в знаменателе (1:2; 1:5) а масштаб увеличения – дробью с единицей в знаменателе (2:1; 5:1). Численный масштаб 1:1 означает, что изображение выполнено в натуральную величину.

Масштабы для всех отраслей народного хозяйства установленные по ГОСТ 2. 302 – 68 приведены в табл. 2.
