5.6.16 Кронштейн опоры (рисунок 63, таблица 47):

а) после очистки от загрязнений, краски и ржавчины без демонтажа с корпуса редуктора производить контроль указанной зоны кронштейна опоры на наличие трещин в соответствии с РД 32.159-2000;

б) после проведения контроля, зачищенные места кронштейна окрашивать. Кронштейны, имеющие трещины, ремонту сваркой не подлежат, а заменяются на исправные.

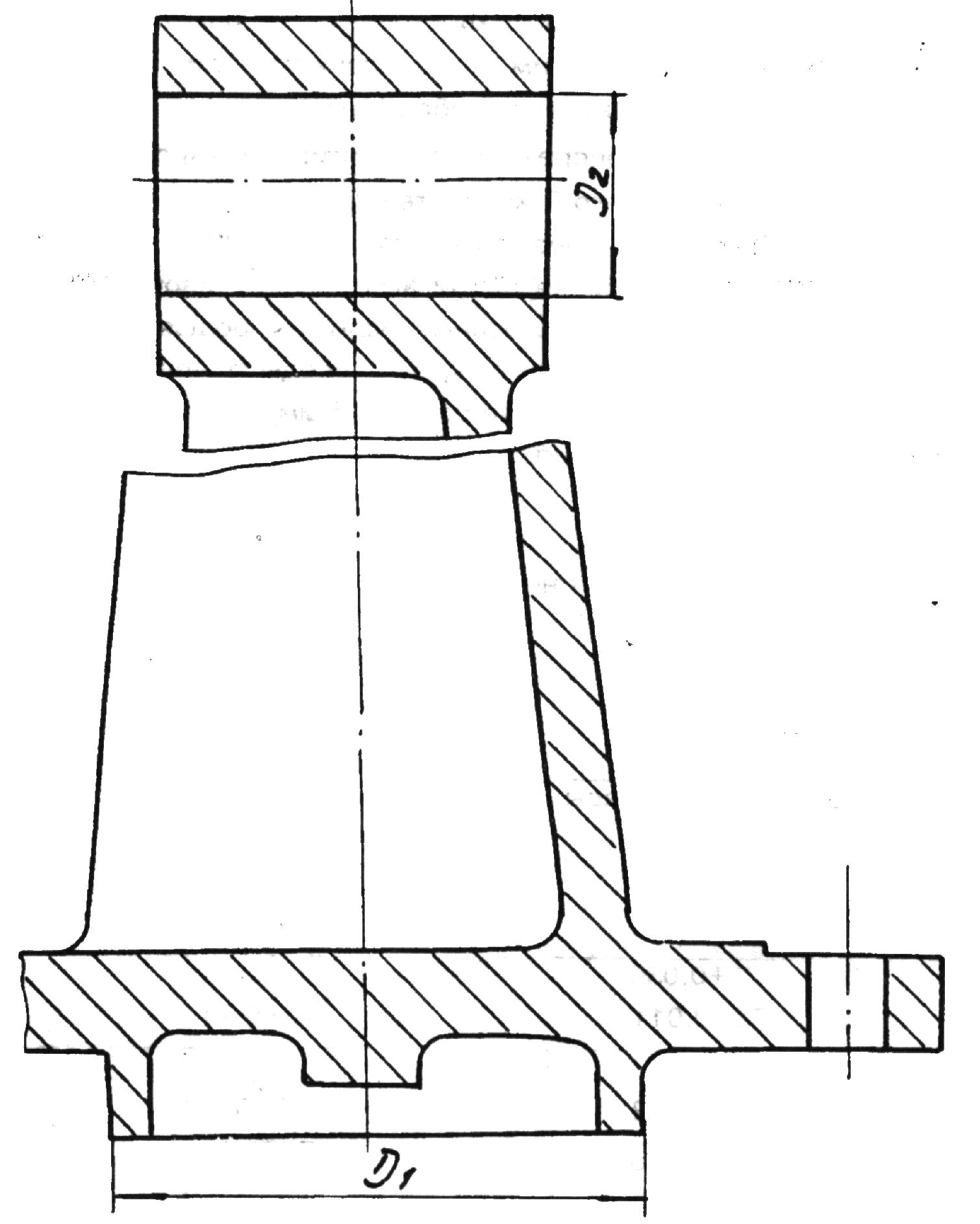

Рисунок 65 - Кронштейн опоры

Таблица 47

Обозначение	Чертёжные размеры	Допускаемые размеры при выпуске из ремонта
D1	120	В соответствии с Руководством №562-ЦЛ-89РД
D2	80+0,19

5.7 Ремонт деталей карданного вала привода генератора ЕЮК160-1М, ВБА 32/2

5.7.1 Крестовина вала (рисунок 64, таблица 48)

Ремонт крестовин разрешается производить в соответствии с требованиями п. 5.3.1 настоящего Руководства.

Рисунок 64 - Крестовина вала

Таблица 48

Обозначение	Чертёжные размеры	Допускаемые размеры при выпуске из ремонта
D1	27,83-0,02	27,83-0,03
H	118-0,5	118-0,6
H (ВБА 32/2)	116-0,5	116-0,6

5.7.2 Вилка с фланцем (рисунок 65, таблица 49):

а) наличие трещин, проходящих через посадочные отверстия, не допускается;

б) посадочные размеры d₁, d₂ и В разрешается оставлять без исправления при их износе в пределах допусков, указанных в таблице 49.

Примечание - При увеличенном износе вилки с фланцем по размерам d₁ и d₂ разрешается их восстанавливать методом электролитического железнения;

в) диаметр d₁ должен обеспечивать посадку вкладыша игольчатого подшипника с натягом от 0,001 мм до 0,037 мм;

г) при наличии раковин, гранности, вмятин или задиров по размеру d₁. а также овальности и конусности свыше 0,013 мм разрешается устранять перечисленные дефекты расшлифовкой отверстия в пределах допускаемых размеров;

д) разрешается заварка трещин, не проходящих через посадочные места.

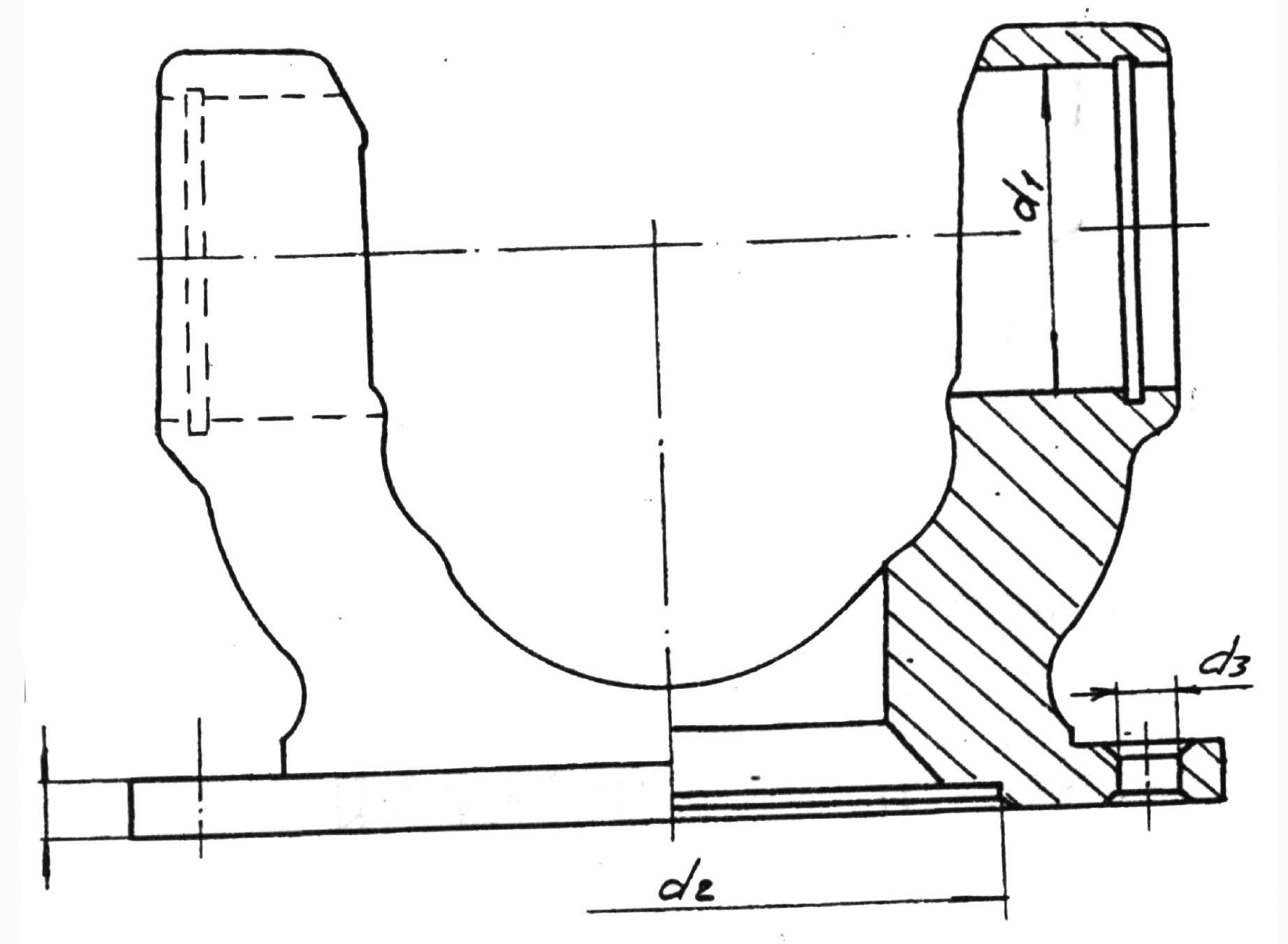

Рисунок 65 - Вилка с фланцем

Таблица 49

Обозначение	Чертёжные размеры	Допускаемые размеры при выпуске из ремонта
d1	45+0,025	45+0,030
d2	90+0,035	90+0,050
B	8-0,2	8-0,5
d3	10+0,2	10+0,35

5.7.3 Вилка со шлицами (рисунок 66, таблица 50):

а) вилку подвергают магнитной дефектоскопии, при наличии трещин ее бракуют в соответствии с РД 32.159-2000;

б) посадочные места под вкладыши игольчатого подшипника разрешается оставлять без исправления при их разработке в пределах допусков, указанных в таблице 50;

- при увеличенном износе разрешается восстанавливать указанный размер d₁ вибродуговой наплавкой под слоем флюса АН-348-А легированной проволокой, однородной по химическому составу ремонтируемой детали, с последующей нормализацией и механической обработкой до чертежных размеров;

- диаметр d₁ должен обеспечивать посадку вкладыша игольчатого подшипника с натягом от 0,001 мм до 0,037 мм;

- при наличии раковин, гранности, вмятин или задиров по размеру d₁, a также овальности и конусности свыше 0,013 мм разрешается устранять перечисленные дефекты расшлифовкой отверстия в пределах допускаемых размеров и подбором при монтаже подшипников с соответствующим размером по диаметру посадки;

в) износ шлицев по диаметру d₂ допускается не более 0,02 мм от чертежного размера; износ шлицев по толщине, измеренной по хорде делительной окружности, допускается не более 0,1 мм от чертежного размера;

г) при увеличенном износе хвостовика вала по d₂ его разрешается восстанавливать вибродуговой наплавкой электродом одинакового химического состава со свариваемой деталью; после сварки деталь подвергают нормализации и механической обработке до чертежных размеров.

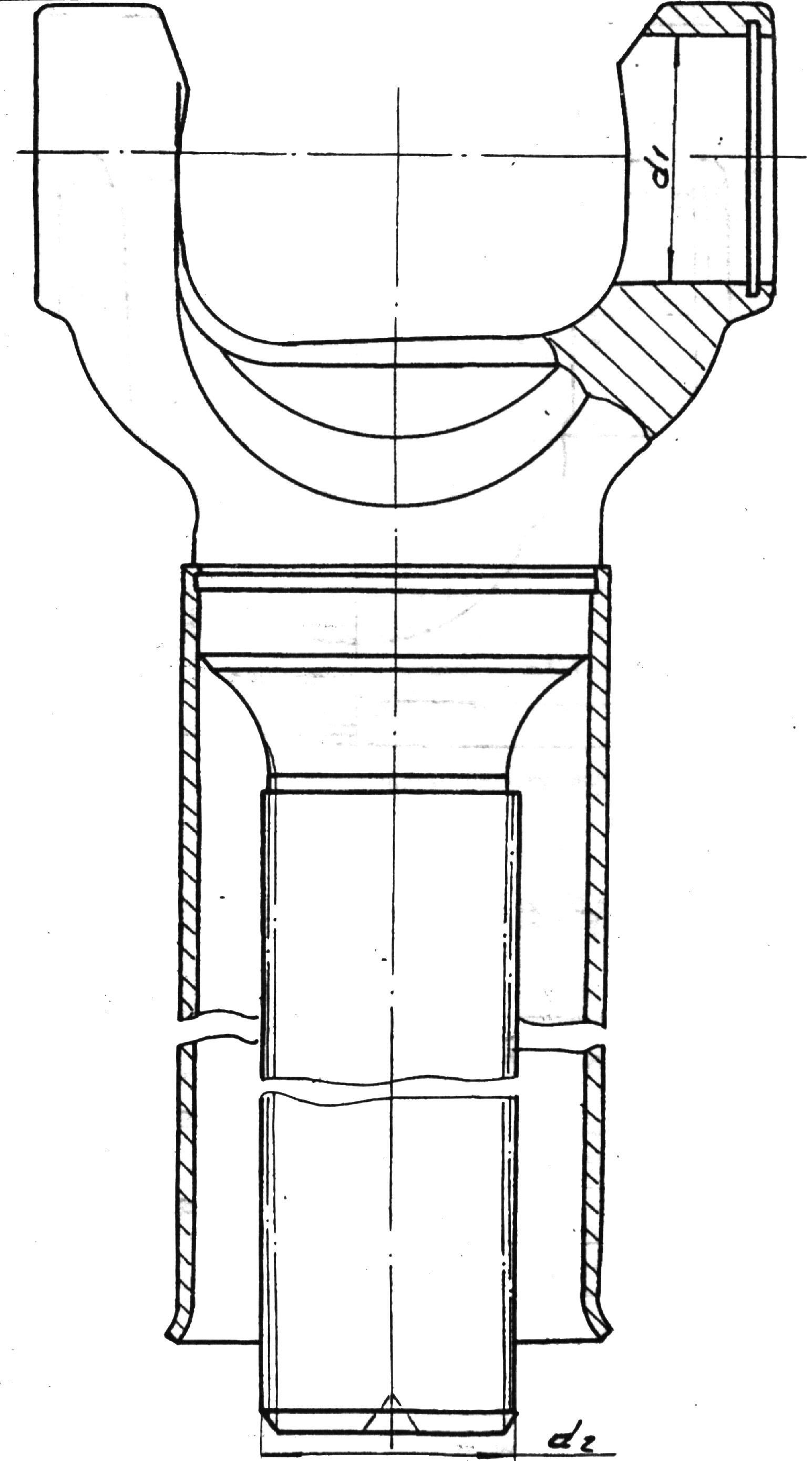

Рисунок 66 - Вилка со шлицем

Примечания

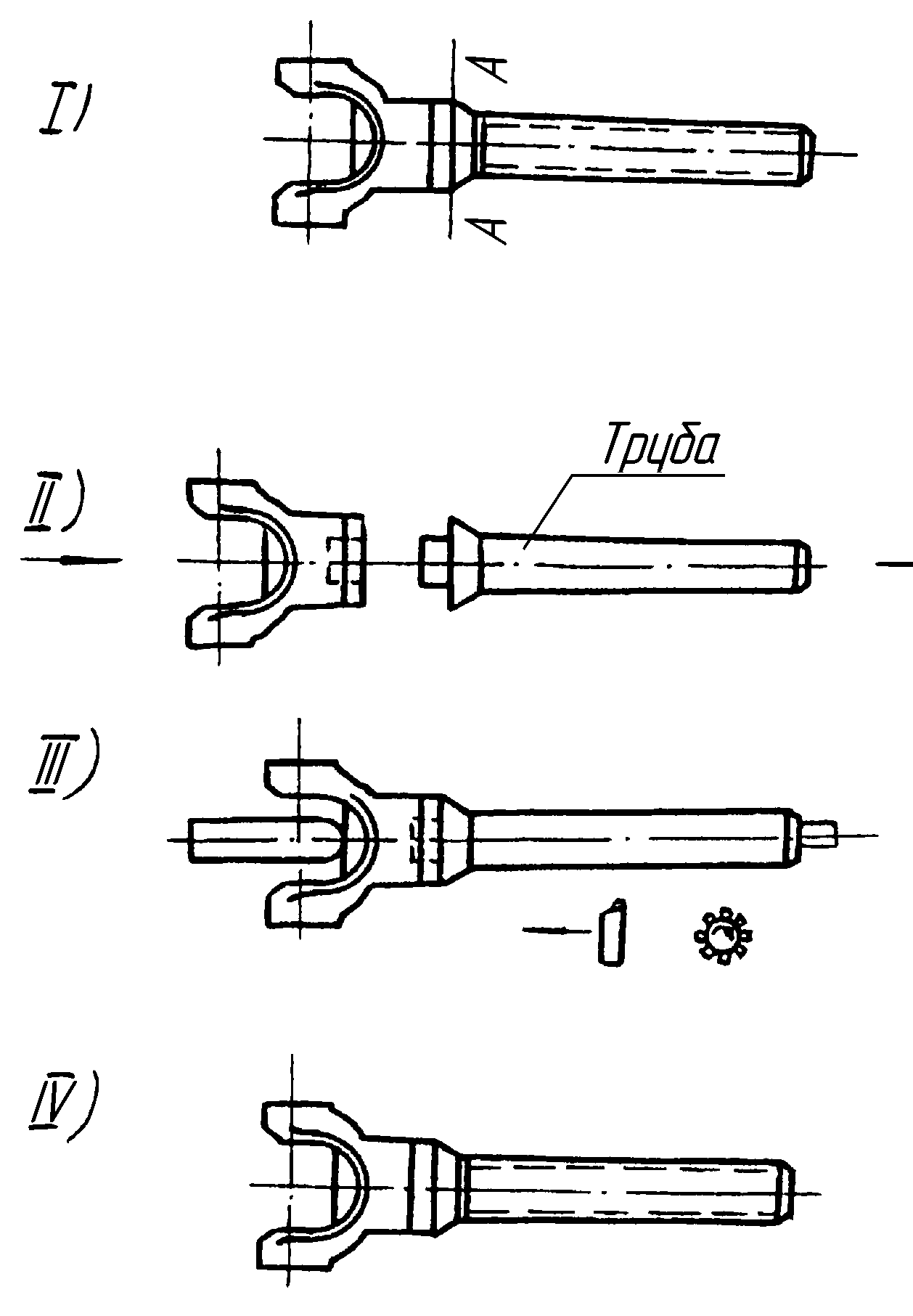

1 Разрешается, как вариант, производить ремонт шлицевой вилки карданного вала с изношенной шлицевой частью путем его отрезки по линии А-А (рисунок 67), сверления отверстия в торце оставшейся части, изготовления заготовки шлицевой части с допуском на обработку с обработанным концом под посадку в отверстие вилки с последующей заваркой и механической обработкой шлицев;

2 разрешается изготавливать шлицевую часть отдельно обработанной до чертежных размеров, а затем приваривать к вилке, как указано выше в п. 1 настоящих примечаний.

д) перед восстановлением шлицев шлицевого вала необходимо снять кожух, для чего шов срезают сваркой или вырубают; после восстановления шлицев кожух ставят на старое место и приваривают электродом Э42 или Э42А по ГОСТ 9467-75.

Таблица 50

Обозначение	Чертёжные размеры	Допускаемые размеры при выпуске из ремонта
d1	45+0,025	45+0,035
d2	48	48-0,045

е) при проверке в центрах биение вала допускается не более 0,2 мм;

- радиальный зазор между кожухом и шлицевой частью вала должен быть не менее 3 мм;

- разрешается править вал без повреждения сварных швов;

- прогиб трубы допускается не более 0,5 мм;

ж) поврежденные сварные швы восстанавливают с предварительным удалением сварных швов вырубкой и последующей заваркой электродами Э42 или Э42А ГОСТ 9467-75;

з) при изгибе трубы не более 0,5 мм разрешается править поводок шлицевого вала без повреждения сварных швов и деталей; биение поводка шлицевого допускается не более 0,2 мм.

Рисунок - 67
