5.6.2 Кольцо лабиринтное большое (рисунок 44, таблица 31):
а) Диаметр посадочной поверхности кольца D1 должен быть согласован с соответствующим диаметром полого вала для обеспечения посадки с зазором от 0 до 0,046 мм;
б) при разработке кольца по D1 разрешается восстанавливать посадочное место под сопряжение с полым валом электролитическим осталиванием;
в) забоины, задиры, коррозия и риски на посадочной поверхности кольца и остальных частях должны быть зачищены;
г) размеры лабиринтных канавок должны обеспечивать при проверке шаблоном зазоры "а" указанные на рисунке 44;
д) разрешается восстанавливать наплавкой на лабиринтных канавках мелкие надрывы, забоины, раковины с последующей механической обработкой до чертежных размеров;
е) биение окружности канавок после обработки по отношению к внутренней посадочной поверхности D1 допускается не более 0,1 мм;
ж) при наличии трещин лабиринтное кольцо бракуют.
Рисунок 44 - Кольцо лабиринтное большое
Таблица 31
-
Обозначение
Чертёжные размеры
Допускаемые размеры при выпуске из ремонта
D1
220+0,046
220+0,100
5.6.3 Втулка фланцевая малая (рисунок 45, 46; таблица 32):
а) диаметр посадочной поверхности D1 должен быть согласован с соответствующим диаметром посадочной поверхности корпуса редуктора для обеспечения посадки от зазора 0,037 мм до натяга 0,028 мм;
б) диаметр D2 посадочной поверхности втулки должен быть согласован с наружным диаметром конических роликоподшипников для обеспечения посадки от натяга 0,021 мм до зазора 0,022 мм;
в) диаметр посадочной поверхности D3 должен быть согласован с соответствующим диаметром лабиринтной крышки для обеспечения посадки с зазором от 0 до 0,065 мм;
г) разрешается восстанавливать посадочные поверхности по D1, D2 и D3 методом электролитического осталивания;
д) забоины, задиры, риски и коррозия на посадочных поверхностях должны быть зачищены
е) при наличии трещин фланцевую втулку бракуют.

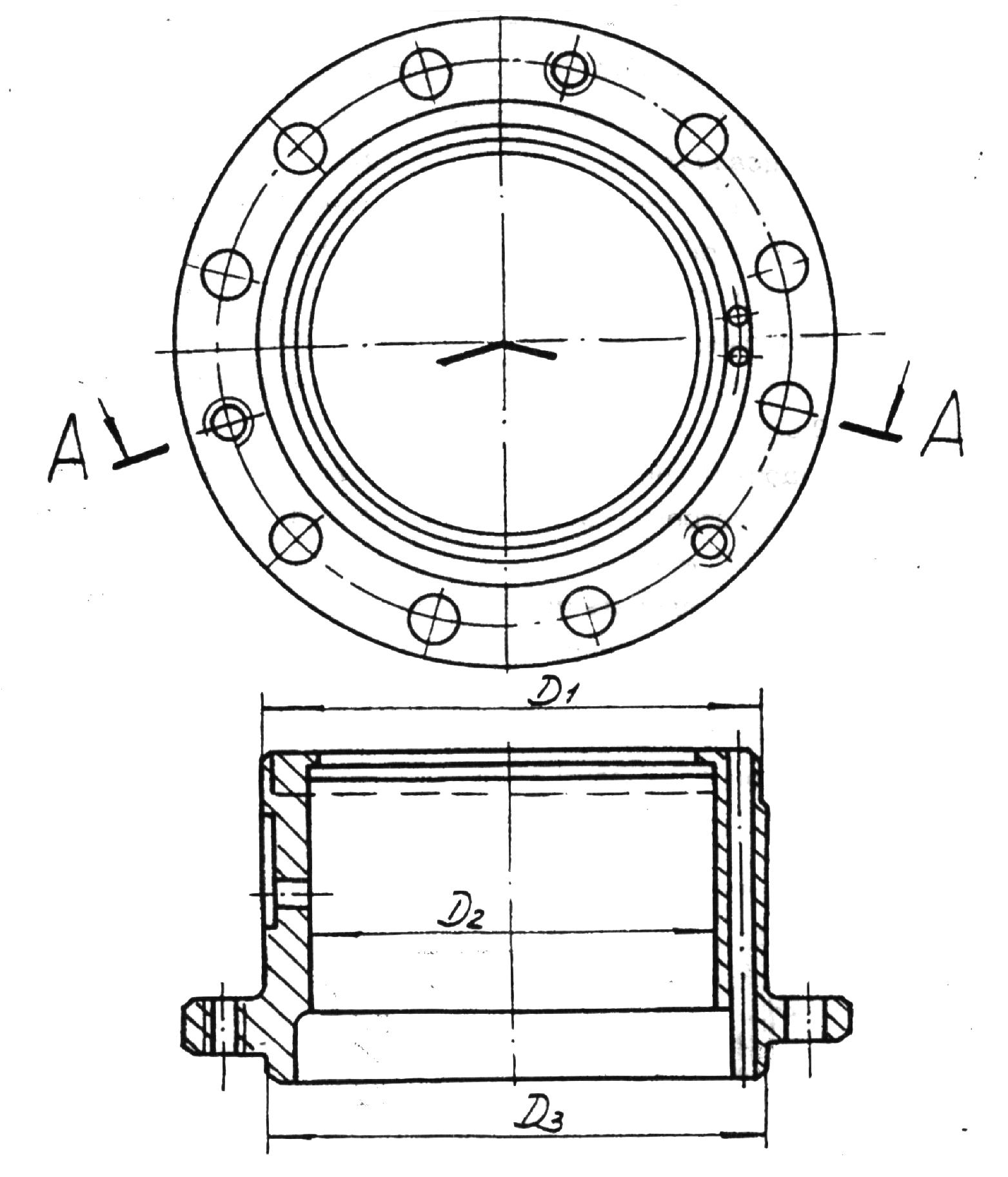

Рисунок 45 - Втулка фланцевая малая (редуктор ВБА 32/2)

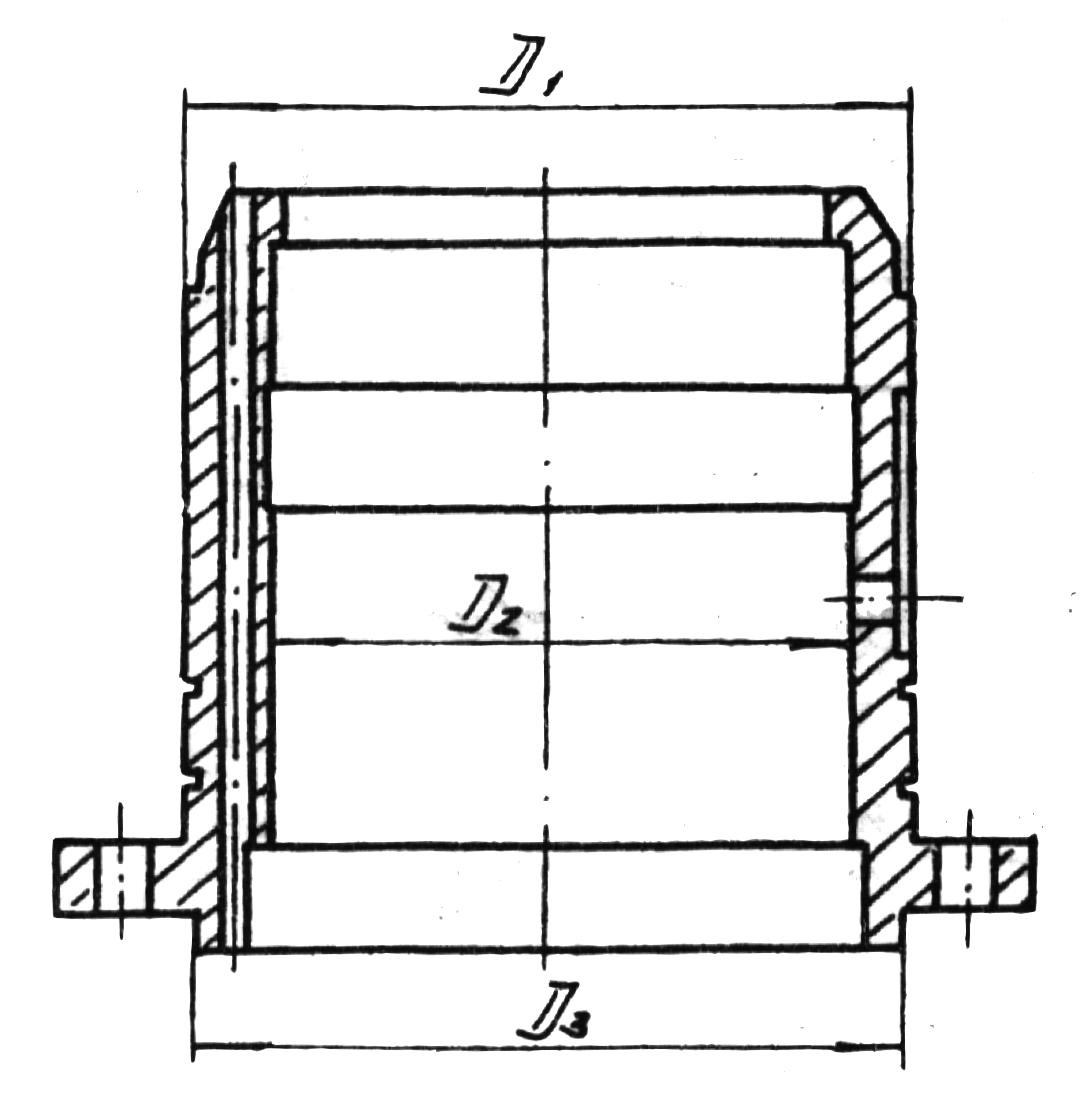

Рисунок 46 - Втулка фланцевая малая (редуктор ЕЮК 160-1М)
Таблица 32
-
Обозначение
Чертёжные размеры
Допускаемые размеры при выпуске из ремонта
D1
180
180
D2
150
150
D3
175-0,025
175-0,1
5.6.4 Крышка лабиринтная малая (рисунок 47, таблица 33)
а) диаметр посадочной поверхности D1 должен быть согласован с соответствующим диаметром фланцевой втулки (малой) для обеспечения посадки с зазором от 0 до 0,065мм
б) разрешается восстанавливать посадочный диаметр D1 электролитическим осталиванием;
в) забоины, задиры, риски и коррозия на посадочной поверхности должны быть зачищены;
г) размеры лабиринтных канавок должны обеспечивать зазоры "а" при проверке шаблоном, указанным на рисунке 47;
д) разрешается восстанавливать наплавкой на лабиринтных канавках мелкие надрывы, задиры, забоины с последующей механической обработкой до чертежных размеров, при этом допускается биение окружности канавок по отношению к посадочной поверхности диаметра D1 после обработки не более 0,1 мм
е) при наличии трещин крышку лабиринтную бракуют.

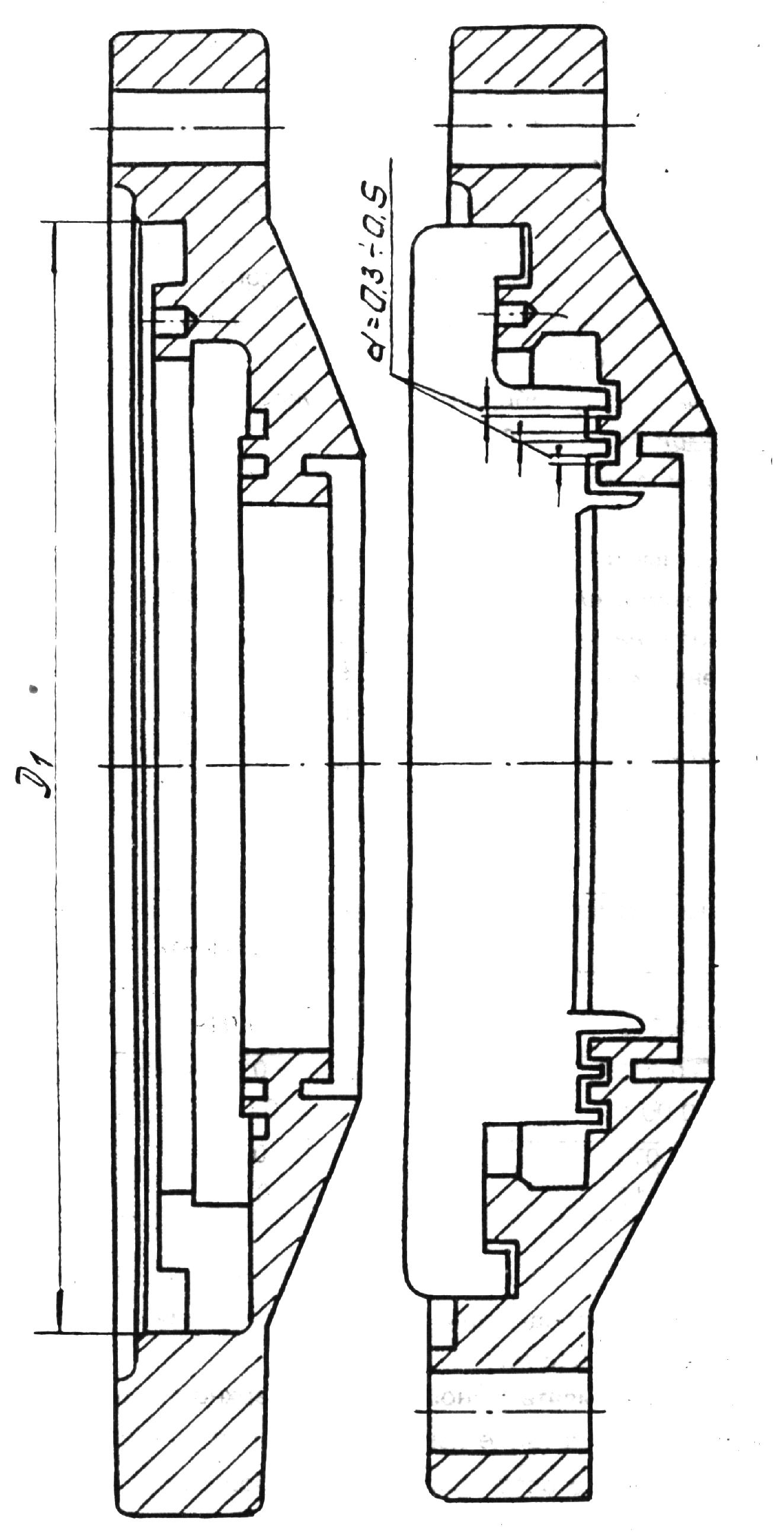

Рисунок 47 - Крышка лабиринтная малая
Таблица 33
-
Обозначение
Чертёжные размеры
Допускаемые размеры при выпуске из ремонта
D1
175+0,04
175+0,014
