42

Содержание

  1. Введение……………………………………………………………………..2

  2. Медико-технические требования к прибору..…………………………..…4

  3. Подбор электродвигателя…………………………………………………...8

  4. Кинематический расчет проектируемой конструкции…….......................10

4.1 Определение передаточного отношения………………………………....10

4.2 Определение числа ступеней……………………………………………..10

4.3 Выбор числа зубьев колес и шестерен и предаточного

Отношения по ступеням…………………………………………………...11

  1. Силовой расчет редуктора…………………………………………...……..11

5.2 Выбор материала и вида обработки зубчатых колес и шестерен…………………………………………………………...11

5.2 Определение допускаемых напряжений зубчатых

колес при длительном режиме работы с

постоянной нагрузкой …………………………………………………....12

5.3 Расчет зубьев на изгибную прочность…………………………………....12

5.4 Расчет геометрических размеров………………………………………….13

5.5 Проверочный расчет зубьев на контактную прочность…………………14

  1. Уточненный расчет КПД редуктора…………………………………….....14

6.1 Проверка по статическому моменту……………………………………...14

6.2 Проверка двигателя по пусковому моменту………….………………….16

  1. Расчет валов……………………………………………..………………......18

7.1 Расчет диаметров валов….………………………………………………..19

7.2 Проверка на статическую прочность ……………………………………22

7.3 Расчет на крутильную жесткость………………………………………...22

  1. Расчет опор качения…………………………………………........................23

8.1 Расчет цапфы на изгиб……………………………………………………..23

8.2 Расчет подшипников качения……………………………………………..24 8.3 Расчет КПД подшипниковых опор……………………..............................25

  1. Расчет пружины люфтовыбирающего колеса……………………………..26

  1. Расчет шпонок на смятие…………………………………..…………28

  2. Расчет штифтов на срез……………………………………................29

  3. Рейка………………………………………………………………..….31

12.1 Кинематический и геометрический расчет передачи…………………..31

12.2 Расчет передачи на прочность…………………………………….…...31

  1. Список литературы……………………………………………..…….33

  1. Введение

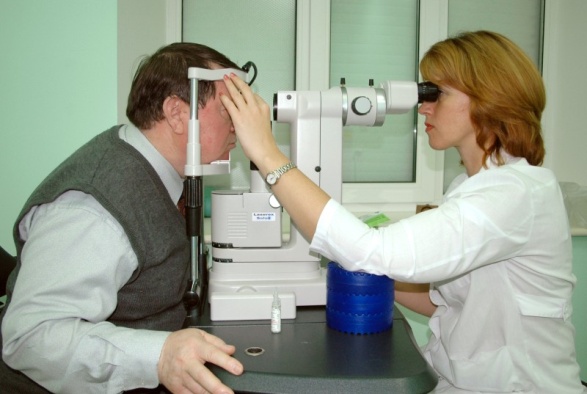

В данной курсовой работе проведен расчет электромеханического привода возвратно-поступательного движения для электрического офтальмологического прибора для коррекции зрения.

Данный прибор предназначен для лечения различных форм заболеваний глаз.

Показания к использованию: различные формы ослабления зрения; близорукость и другие нарушения рефракции(изменение направления распространения волн электромагнитного излучения, возникающее на границе раздела двух прозрачных сред); кератопатия(Заболевания роговицы); нистагм(непроизвольные колебательные движения глаз); косоглазие; спазм и другие нарушения аккомодационной (нарушение способности к адаптированию) функции; зрительная утомляемость; сосудистые нарушения на глазном дне различного типа; атрофия зрительного нерва различного типа (врожденная, наследственного характера); ранения и оперативные вмешательства глазного яблока; ожоги, язвы и эрозии роговицы; эпителиально-эндотелиальная дистрофия; врожденная катаракта.

Противопоказания: фотофобия; состояния организма, сопровождающиеся повышением температуры (ОРЗ, грипп и т.п.); новообразования в зрительном органе.

Электрический прибор для коррекции зрения должен иметь механизм с мягким ходом, который позволяет бережно передвигать оптические элементы на необходимую высоту, не сбивая при этом настройки приборов.

Прибор работает при температурах от 10оС до 35оС в закрытых помещениях.

Технические характеристики:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ прибора офтальмологического:

Статическая сила на выходном звене

600 Н

Скорость движения выходного звена

5мм/с

Диаметр реечной передачи

40 мм

Рабочий ход выходного звена

40мм

  1. Медико-технические требования к прибору

1. Наименование и область применения изделия.

1.1 Наименование и обозначение изделия (полное и сокращенное).

Электромеханический привод для офтальмологического прибора

1.2 Область применения.

Изобретение относится к медицинской технике, а именно к устройствам для коррекции зрения.

2. Исполнители разработки.

Разработчик – кафедра РЛ5 МГТУ им. Н.Э.Баумана.

Соисполнитель - кафедра БМТ2.

3. Цель и назначение разработки.

3.1 Основная цель разработки и ожидаемый медицинский, технический, экономический или социальный эффект при использовании изделия.

Целью данной разработки является создание офтальмологического прибора с подвижной частью и плавным ходом для облегчения установки и настройки офтальмологического оборудования.

3.2 Непосредственно функциональное назначение изделия в лечебно-диагностическом процессе, область использования (применения) в соответствии с методикой диагностических исследований, лечебных воздействий (с указанием величины воздействия), измерений (с указанием измеряемых величин), хирургических вмешательств, вспомогательных операций и т. п.

Устройство предназначено для точного позиционирования оптических элементов, корректирующих сзерние.

3.3 Возможности разрабатываемого изделия, расширяющие целевое назначение и обеспечивающие преимущества по сравнению с существующими аналогами.

За счет применения Электродвигателя устройство обеспечивает передвижение оптических элементов, нажатием 1ой кнопки. Прибор оборудован микровыключателями, блокирующими работу двигателя при крайних положениях оптических элементов.
