Федеральное агентство по образованию

ГОУ ВПО "Сибирский государственный технологический университет"

Факультет химических технологий

Кафедра «Прикладная механика»

Привод винтового питателя Пояснительная записка

(ПМ.КР.19.01.119)

Руководитель:

____________Меньшиков А.М.

(подпись)

___________________

(оценка, дата)

Разработал:

Студент группы 62-7

__________Бондарь У.Н.

(подпись)

___________________

(дата)

Красноярск, 2007

Задание 8

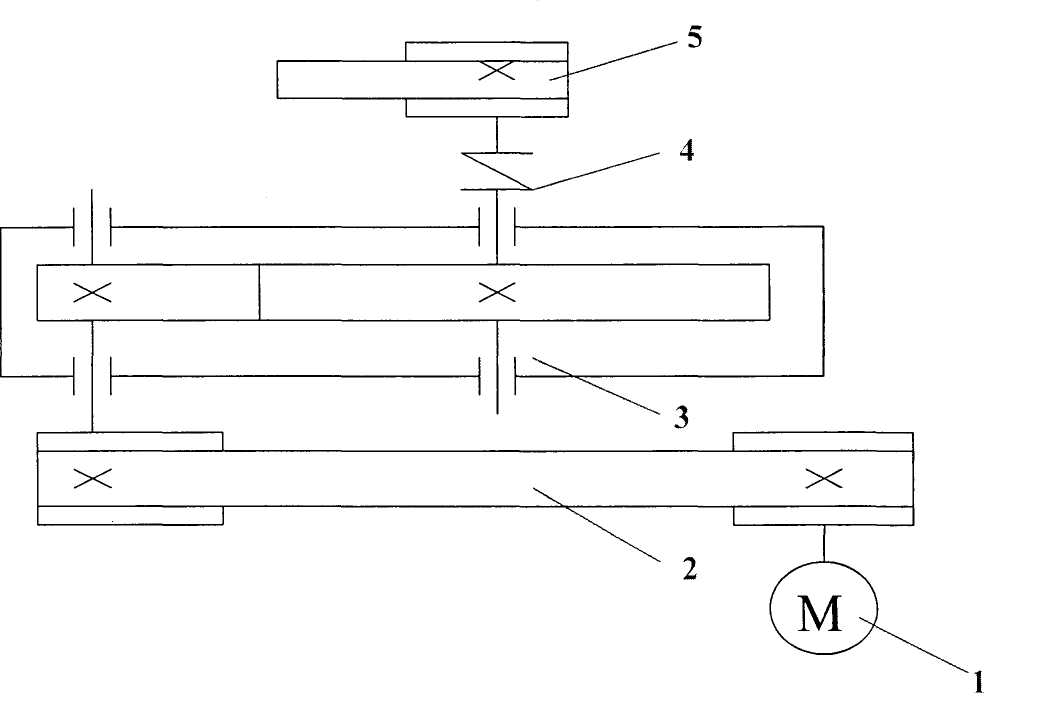

Спроектировать привод ленточного транспортера-

1- Электродвигатель

2 – Открытая ременная передача

3 - Цилиндрический

одноступенчатый редуктор

4 - Муфта

5 - Ленточный транспортер

Рвых КВт 2,7

n_ых мин-¹ 110

Редуктор цилиндрический косозубый

Ременная передача клиновым ремнем

Муфта упругая втулочно-палыдевая

Срок службы в годах при 2-х сменной работе 8

Содержание проекта

1. Выбор двигателя. Кинематический расчет привода

2. Расчет редуктора

3. Расчет клиноременной передачи

4. Проектный расчет валов

5. Эскизная компоновка редуктора

6. Проверочные расчеты

7. Разработка рабочей документации проекта

Дата выдачи задания Срок окончания работы

Подпись руководителя проекта

1. Кинематический расчет привода.

1.1.Схема привода.

1.2.Задача расчета.

Подобрать электродвигатель по номинальной мощности и частоте вращения ведущего вала. Определить общее придаточное привода и его ступеней, определить мощность P, частоту вращения N, угловую скорость , вращающий момент T на каждом валу привода.

1.3.Условие расчета.

Устойчивая работа привода обеспечивается соблюдением условия: номинальная (расчетная) мощность электродвигателя должна быть меньше или равна мощности стандартного электродвигателя.

Допускаемые отклонения

Pном >Pдв на 5%

Pном <Pдв на 10%

1.4.Данные для расчета.

Pвых=2,7кВт

-1

Nвых=110 мин

1.5. Расчет привода.

1.5.1. Определение общего КПД привода по формуле:

общ=рп*зп*п, (1.1)

где рп=0,96-КПД ременной передачи;

зп=0,98-КПД закрытой зубчатой передачи;

п=0,99-пара подшипников.

Подставив данные в формулу (1.1), получим:

общ=0,96*0,98*0,99=0,92

1.5.2. Определяем требуемую мощность двигателя.

Pном=Pвых/общ=2,7/0,92=2,9

По значению номинальной мощности, по таблице выбираем двигатель большей мощности:

Pдв=11кВт>Pном=2,7кВт

Для расчета выбираем 4 типа двигателей серии 4АМ, с номинальной мощностью равной 3,0кВт.

Таблица 1.1 «Двигатели асинхронные, короткозамкнутые трехфазные серии 4А, общепромышленного применения, закрытые, обдуваемые».

Вариант	Тип двигателя	Частота вращения, мин
		синхронная		номинальная
1	4АМ160М8У3	750	730
2	4АМ160S6Y3	1000	870
3	4AM132L4Y3	1500	1455
4	4AM13M2Y3	3000	2900

1.5.3. Определяем общее передаточное число привода для каждого типа двигателя:

Uобщ=Nдв/Nвых=Uзп*Uрп

Таблица 1.2 «Общее передаточное число для каждого типа двигателя».

Тип двигателя	Рдв	Рвых	Робщ
4АМ160М8У3	730	110	6,6
4АМ160S6Y3	870	110	7,9
4AM132L4Y3	1455	110	13,2
4AM13M2Y3	2900	110	26,4

Принимаем Uзп=4, тогда Uрп =Uобщ/Uзп

Таблица 1.3 «Разбивка передаточных чисел по ступеням».

Значение передаточных чисел	Uобщ	Uзп	Uрп
1	6,6	4	1,7
2	7,9	4	1,98
3	13,2	4	3,3
4	26,4	4	6,6

Принимаем 3 вариант как более предпочтительный, то есть:

Uобщ=13,2;

Uзп=4;

Uрп=3,3;

4AM132L4Y3;

n=1455 мин^-1

1.5.4. Определение силовых и кинематических параметров привода.

Определение мощности на каждом валу привода:

P1=Pдв=2,9кВт;

P2=P1*зп*рп=2,9*0,96*0,99=2,7кВт

P3=P2*рп*зп=2,7*0,99*0,98=2,6кВт

Определить частоту вращения каждого вала:

n1=1435 мин^-1

n2=n1/Uрп=1435/3,3=434,8мин^-1

n3=n2/Uзп=434,8/4=108,7мин^-1

Определить угловые скорости валов:

1=n1/30=3,14*1435/30=150 с^-1

2=n2/30=3,14*434,8/30=45,5 с^-1

3=n3/30=3,14*108,7/30=11,3 с^-1

Определить вращающий момент на каждом валу привода:

T1=P1*10/1=19,3 Нм

T2=P2*10/2=59,3 Нм

T3=P3*10/3=230 Нм

Полученные результаты расчетов сводим в таблицу 1.4.

Таблица 1.4 «Силовые, кинематические параметры привода».

Вал	Мощность P,кВт	Частота вращения n,мин-1	Угловая скорость ,с-1	Вращательный момент Т, Нм
1	2,9	1435	150	19,3
2	2,7	434	45,5	59,3
3	2,6	109	11,3	230

Заключение:

Анализ силовых и кинематических параметров приведенных в таблице 1.4 показывает, что проектированный привод обеспечивает значение заданных выходных параметров Pвых=2,7кВт, nвых=110 мин соответствующих техническому заданию.
