4 Подбор вентилятора.

Если, выделяемые в помещении примеси агрессивны и огнеопасны, то применение осевых вентиляторов, у которых электродвигатель распложен на одной оси с крыльчаткой, следует избегать. Для обеспечения необходимого воздухообмена в помещении можно ставить не один, а два и более вентилятора.

Подбор вентилятора производят двумя способами: по таблицам (табл. 7-11) и по графическим зависимостям (рис. 1-4).

1. В первом случае учитывают следующее:

а). Производительность вентилятора L_В должна быть несколько выше расчетной, т.е.: L_В > L_РАСЧЕТ

б). Напор вентилятора Н_В должен быть таким, что бы перекрыть потери напора в воздуховоде, т. е.: Н_В > Н_ПН

Мощность электродвигателя для привода вентилятора рассчитывается так:

, кВт;

где η_П – кпд передачи, привода вентилятора (0,9-0,95); η_В – кпд вентилятора (0,7-0,9).

2

Н, Па

. Выбор вентилятора по графику производят следующим образом. Например, необходимый воздухообмен по расчету составил 8000 м³/ч, а потери напора в выбранной схеме воздуховода – 1250 Па. На рисунке 1 откладываем прямые значений этих величин и на их пересечение получаем точку А.

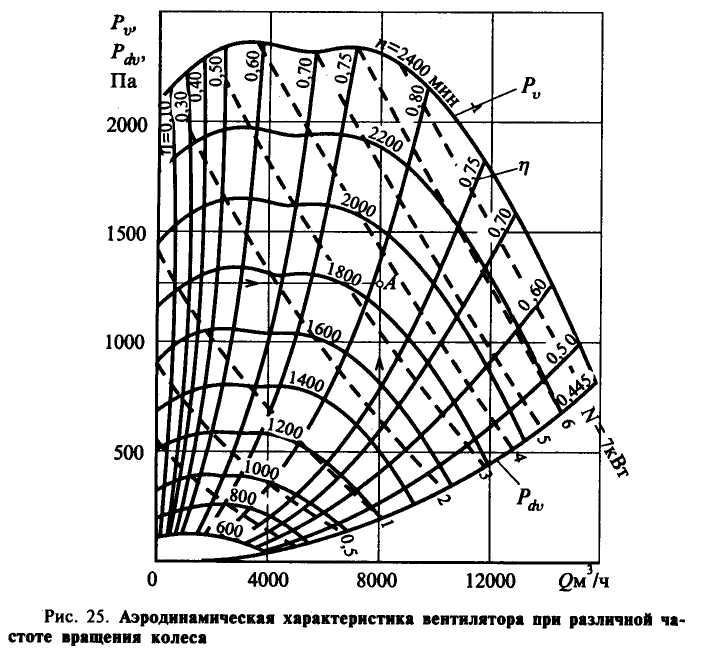

Рисунок 1 – Аэродинамическая характеристика вентилятора при различной частоте вращения.

По этой точке определяем, что для обеспечения необходимого воздухообмена и преодоления потерь напора, частоту вращения выбранного вентилятора установить 1850 об/мин, при этом, мощность на привод вентилятора составит 3,5 кВт, а КПД вентилятора 0,78. Выбор вентилятора следует производить так, чтобы его КПД был максимальным.

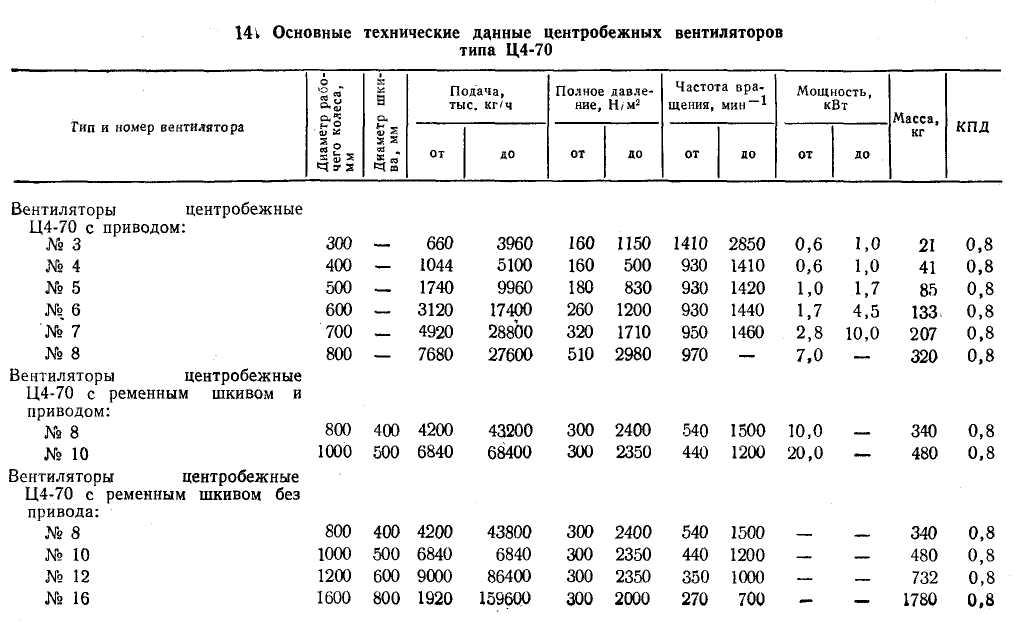

Таблица 7 - Основные технические характеристики центробежных вентиляторов типа Ц4-70.

Таблица 8 - Вентиляторы радиальные пылевые.

Обозначение	Установленная мощность, кВт	Производительность, 103 м3/ч	Давление в рабочей зоне, кПа
ЦП 7-40-5-6	4 7,5 11	1,25-5,6	2,8-1,7
ЦП 7-40-6,3-6	4 7,5 11 18,5	1,4-8	3,4-,94
ЦП 7-40-8-6	11 18,5 22 45	3,5-18	3,95-1,8

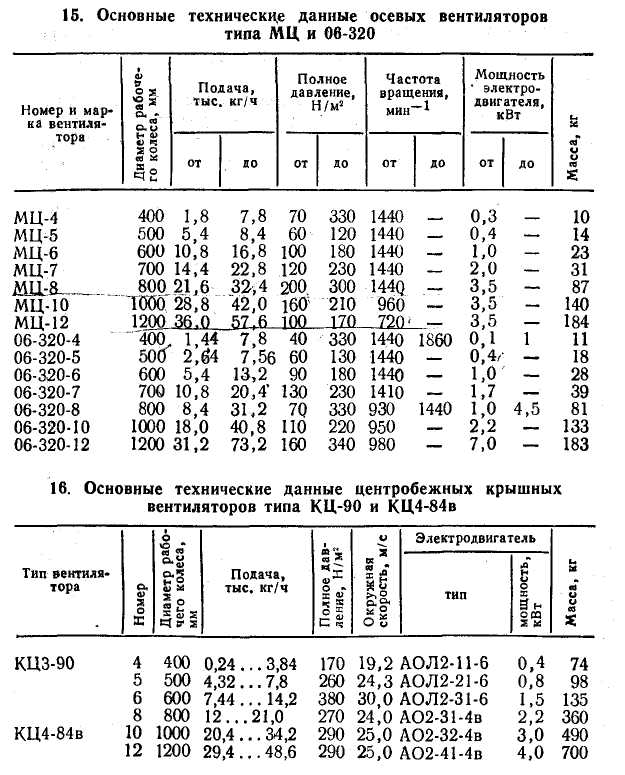

Таблица 9 - Основные технические характеристики осевых вентиляторов типа МЦ и 06-3204.

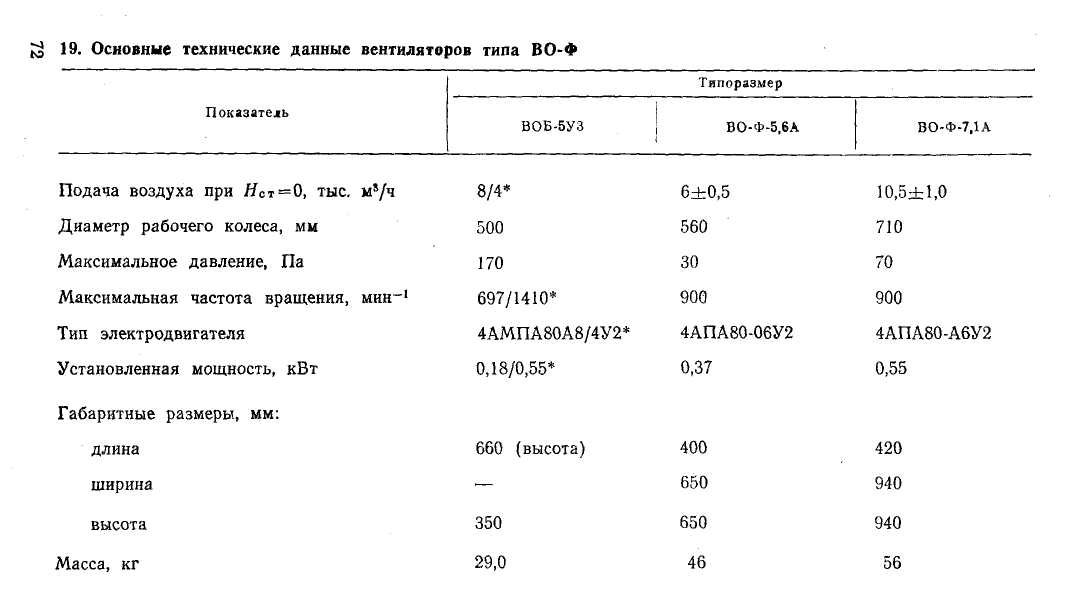

Таблица 10 - Основные технические характеристики осевых вентиляторов типа ВО-Ф.

Таблица 11 – Техническая характеристика осевых вентиляторов.

Типоразмер	Частота вращения колеса,. об/мин	Производительность, м3/мин	Напор, кПа
СВМ-4м	2900	100	0,65
СВМ-5м	2950	165	1,2
СВМ-6м	2950	305	1,8
ВМ-3	-	56	0,8
ВМ-4	-	10	1,18
ВМ-5	-	180	1,8
ВМ-6	-	300	2,5
ВМ-8	-	412	3,15

а б

Н, Па

Н,

u₂ – окружная скорость рабочего колеса вентилятора, соответствующая номинальному режиму его работы (максимальному КПД), м/с.

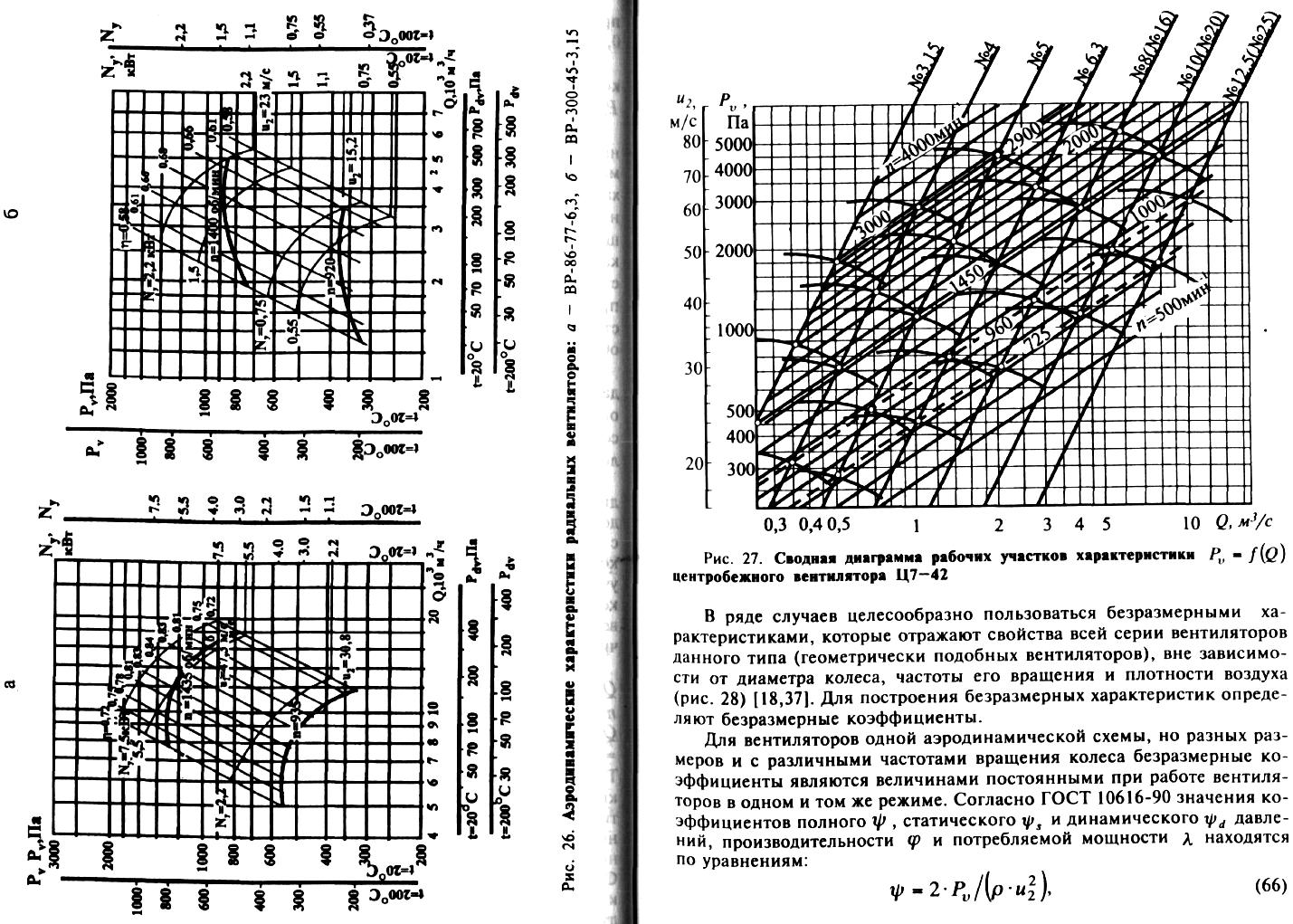

Рисунок 2 – Аэродинамические характеристики центробежных вентиляторов а -ВР-86-77-6,3; б – ВР-300-45-3,15.

Р

Н, Па

исунок 3 – Аэродинамические характеристики центробежного вентилятора Ц7- 42.

Н, Па

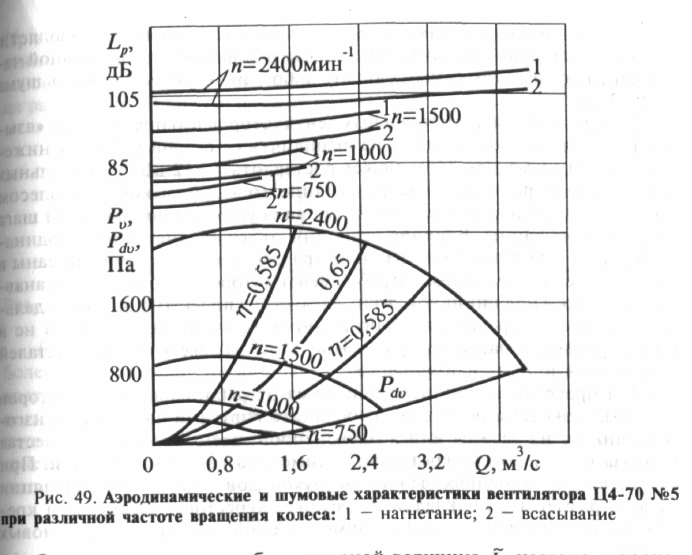

Рисунок 4 – Аэродинамические характеристики центробежного вентилятора Ц4-70-№5.
