V семестр МеУп; курс “Метрология, Стандартизация и Сертификация”; Практические занятия

Посадка с натягом – посадка, при которой обеспечивается натяг в соединении. При гра-

фическом изображении поле допуска отверстия всегда располагается под полем допуска ва-

ла, т.е. размеры отверстия всегда меньше размеров вала.

N max = d max − Dmin = es − EI ;

N min = d min − Dmax = ei − ES ;

D, d

(1.5)

Посадка с натягом характеризуется величинами наименьшего (Nmin) и наибольшего

(Nmax) натягов. При этом наименьший натяг образуется при сопряжении отверстия макси-

мального диаметра (Dmax) и вала минимального диаметра (dmin); а наибольший натяг образу-

ется в соединении отверстия минимального диаметра (Dmin) и вала максимального диаметра

(dmax). Такая посадка применяется, когда необходимо передать крутящий момент в основном

без дополнительных креплений за счет упругих деформаций.

Переходная посадка – посадка, когда в полученном соединении возможен как зазор, так

и натяг. Поля допусков отверстия и вала перекрываются частично или полностью.

D, d

N max = d max − Dmin = es − EI ;

S max = Dmax − d min = ES − ei;

(1.6)

Посадка с зазором характеризуется величинами наибольшего натяга (Nmax) и наибольше-

го зазора (Smax). Такая посадка применяется, когда необходимо обеспечить частую разборку и

сборку соединений.

Понятие о посадках в системе отверстия и в системе вала

Посадки с одинаковыми зазорами и натягами можно получить при разном положении

полей допусков отверстия и вала. Можно назначать отклонения от номинала в “+” и в “–”

5

для валов и отверстий, т.е. существует некоторая “свобода”, но экономически это не выгод-

но. Введено ограничение свободы в установлении полей допусков валов и отверстий. Это ог-

раничение сформировано в системе отверстия и системе вала, т.е. вводится ограничение на

расположение поля допуска одного из элементов. Таким образом, принимается постоянным

положение отверстия или вала, тогда один из предельных размеров вала или отверстия будет

равен номинальному. Такие отверстия и валы называют основными.

Основное отверстие – отверстие, нижнее отклонение которого равно нулю, т.е. наи-

меньший диаметр отверстия совпадает с номинальным (Dmin = Dном).

Основной вал – вал, верхнее отклонение которого равно нулю, т.е. наибольший диаметр

вала совпадает с номинальным (dmax = dном).

D, d

Единая Система Допусков и Посадок

Это совокупность стандартизованных допусков и предельных отклонений размеров эле-

ментов деталей и посадок, образованных отверстиями и валами.

Интервалы размеров ([1] табл. 1.6-1.7; стр. 41) – последняя цифра интервала относится к

данному интервалу, а первая цифра к предыдущему.

Единица допусков (i) – выражает зависимость допуска от номинального размера является

мерой точности и отражает влияние технических, конструктивных и метрологических фак-

торов.

Квалитет – это совокупность допусков, соответствующих одинаковой точности для

всех номинальных размеров. Квалитет сокращенно обозначается IT: IT01, IT0, IT1, IT2 …,

IT18 ([1] табл. 1.8; стр. 43).

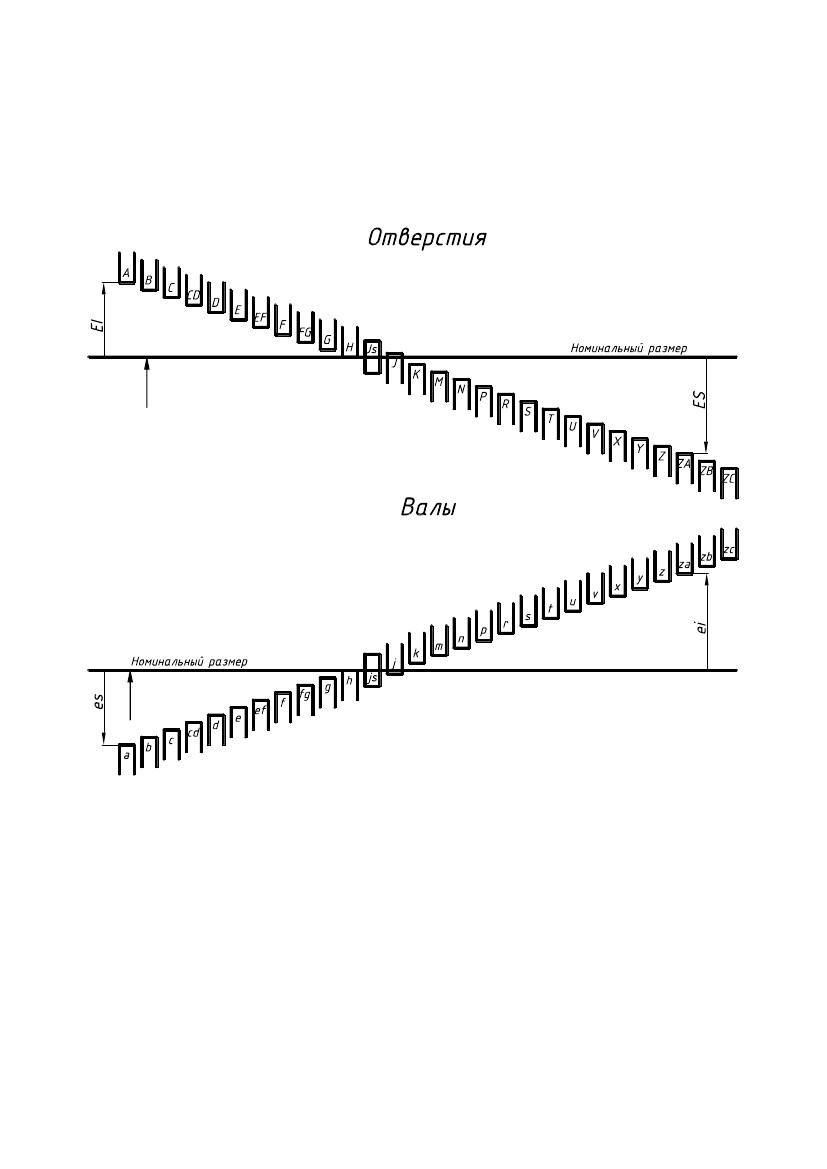

Основные отклонения. Для обозначения полей допусков ЕСДП есть 28 вариантов. По-

ложение поля допуска относительно нулевой линии (линии номинальных размеров) опреде-

6

D, d
