Каскад с частотно-независимыми цепями ос (рис. 9).

рис.9

Введение частотно-независимой отрицательной ОС (ООС) по току достигается посредством включения в цепь эмиттера резистора Rэ, не шунтированного конденсатором. Это расширяет полосу частот каскада, увеличивая верхнюю граничную частоту каскада с ОС в соответствии с выражением:

= 0,81* = 2.3 мГц

где F- глубина ОС в области средних частот:

= = 4,

а G – проигрыш в площади усиления, обусловленный введением ООС по току:

G = 1+N*(F-1) = 1+0,12*3 = 1,4

где N - коэффициент, связывающий параметры транзистора с данными источника сигнала и нагрузки:

=

=

Сравниваем полученное значение с результатами эксперимента (табл.3).

Площадь усиления каскада с ОС

= 19,75 * 2,3 = 45,4

Здесь учитываем, что при введении ОС сквозной коэффициент усиления уменьшается в F раз, т.е.

= = 19,75

Сравниваем полученное значение Кесрос с результатами эксперимента (табл.3).

Выражения для Пос, Дос, tуос принимают вид:

= =45,7

= = с

= = 130,6.

Сравниваем полученные значения с результатами эксперимента (табл.3).

Экспериментальная часть Результаты экспериментальных исследований и расчетов по экспериментальным данным «Исследование широкополосного импульсного некорректированного каскада» заносим в табл. 1:

- сквозной коэффициент усиления на средней частоте: ;

- площадь усиления: ;

- время установления:

- импульсная добротность: Д

табл.1

	Rk=7280 Ом	Rk=1820 Ом	Rk=455 Ом
Ег, мВ	10	10	1010 10 10
Uвых , мВ	2300	940	546,3
Кеср	230	94	54,6
fгр, мГц	0,24	0,72	1,1
П = Кеср * fгр	55,2	70,5	60
ty, мкС	1,46	0,49	0,32
Д	157,5	191	170,6

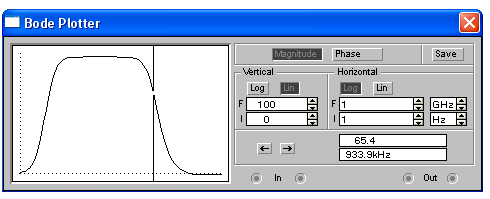

рис. 10 АЧХ широкополосного импульсного некорректированного каскада при нагрузке Rк = 1820 Ом

Из таблицы №1 мы видим что Rn=Rk opt =1820 Ом
