2. Программа векторной графики Corel Draw

2.1. Дизайн логотипа

1. При запуске Corel Draw выбрать «Новый пустой документ».

2. Масштаб просмотра выбрать: 400%.

3. Файл – Импорт, Тип файла – Все форматы файлов, выбрать VW.jpg, растянуть рамку на белом поле.

4. Выделить изображение щелчком, Упорядочить – Блокировать объект.

5. Инструмент «Эллипс» + CTRL, нарисовать круг.

6. Инструментом «Указатель « (белая стрелка) из под линеек (вертикальной и горизонтальной) вытащить направляющие (пунктирные линии), расположить их в центре изображения.

7. Инструментом «Указатель» + SHIFT за угловой маркер (черный квадратик) увеличить размер круга так, чтобы он по размеру совпадал с внешним кругом изображения.

Переместить круг на изображение.

(Для точного расположения фигуры можно пользоваться стрелками управления курсора).

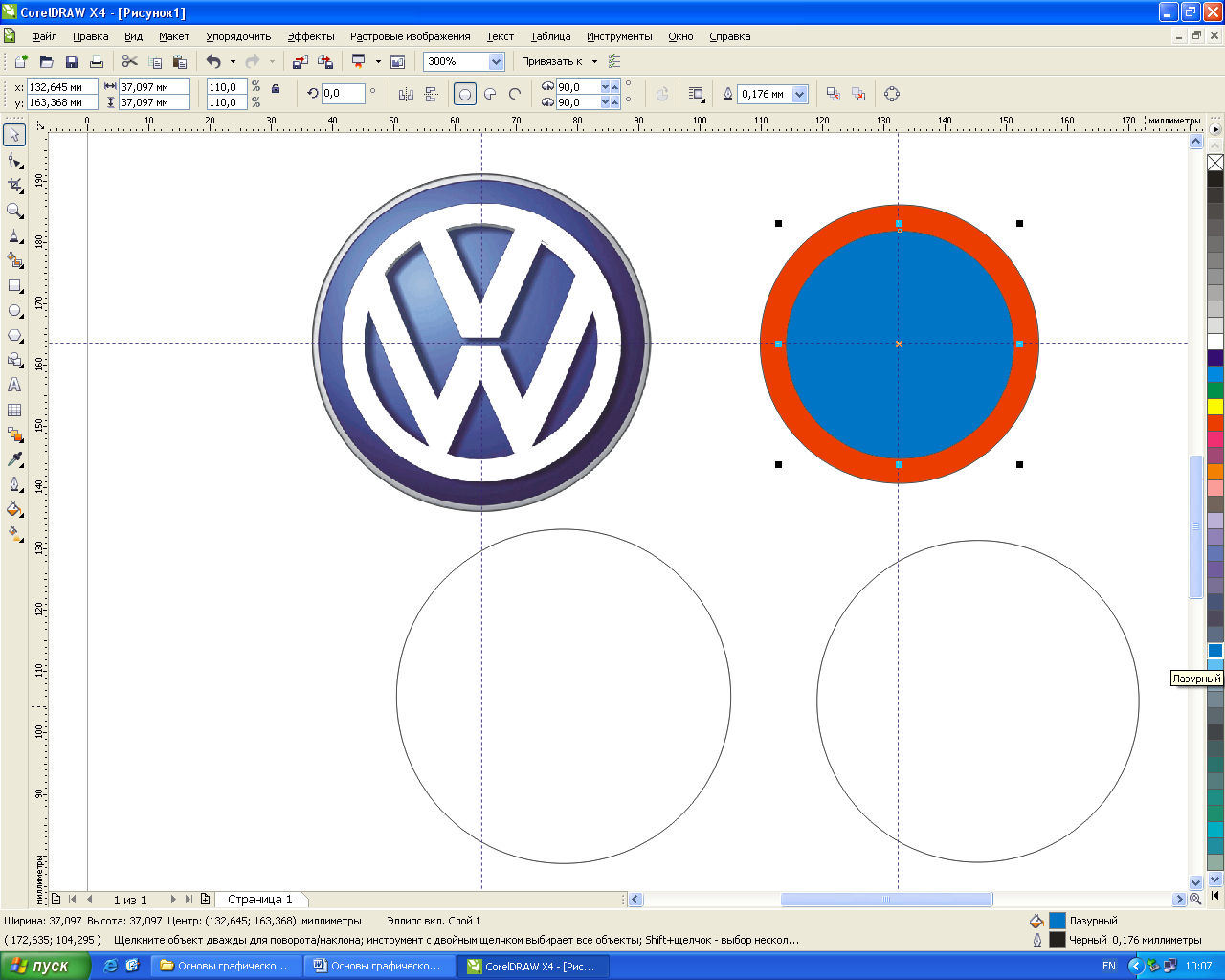

8. Нарисовать еще три круга, совпадающие по размеру с серым ободком и белым кольцом внутри.

9. Уменьшить масштаб просмотра до 300% (пункт 2, цифру ввести); вытащить еще одну вертикальную направляющую; расположить круги как на рисунке.

(Центры кругов, образующих кольцо, должны совпадать с точкой пересечения направляющих).

10. Выделить по очереди (щелчком, инструмент «Указатель») круги кольца, выбрать справа любые цвета для заливки.

11. Выделить (растянуть рамку) круги кольца (оба).

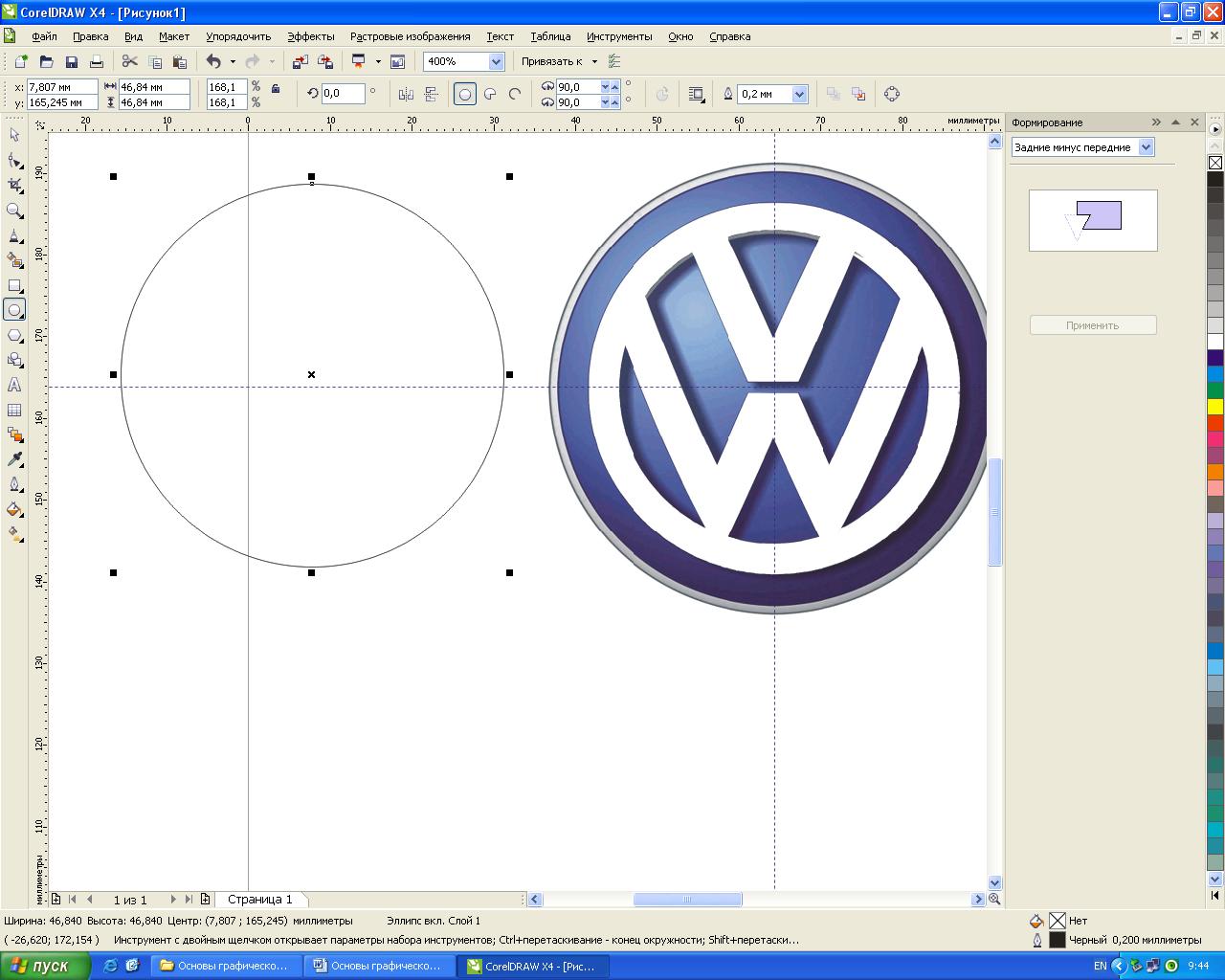

12. Окно – Окна настройки – Формирование.

13. Выбрать из списка «Задние минус передние», Нажать кнопку «Применить» – круги преобразуются в кольцо.

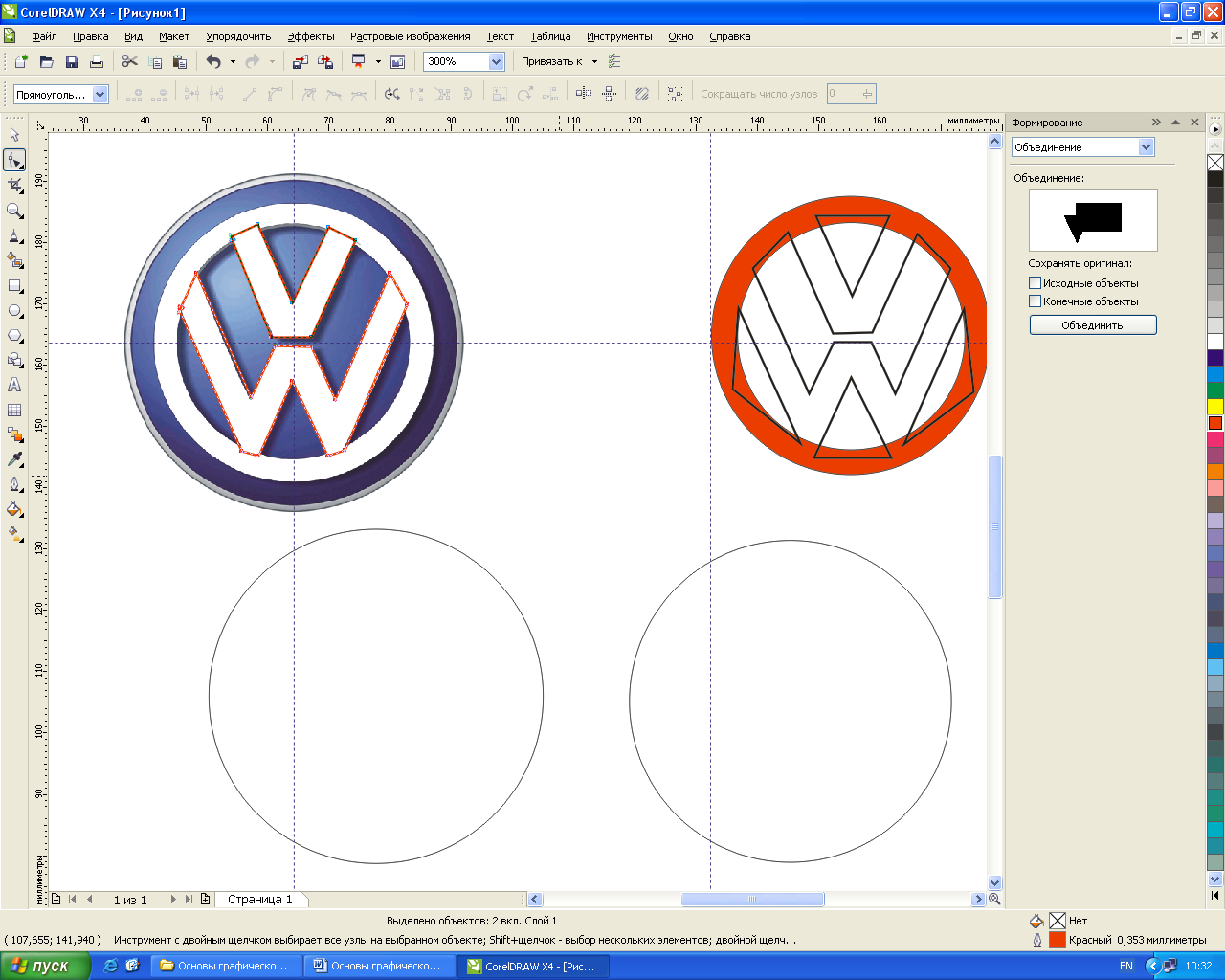

14. Инструмент «Ломанная линия».

15. Нарисовать две ломанных по внутреннему контуру: щелчки в углах, двойной щелчок в точке замыкания – красные линии на рисунке (буквы V и W).

Следите, чтобы контуры кольца и ломанные пересекались.

16. Инструмент «Указатель», выделить ломанные рамкой, переместить на контур как на рисунке.

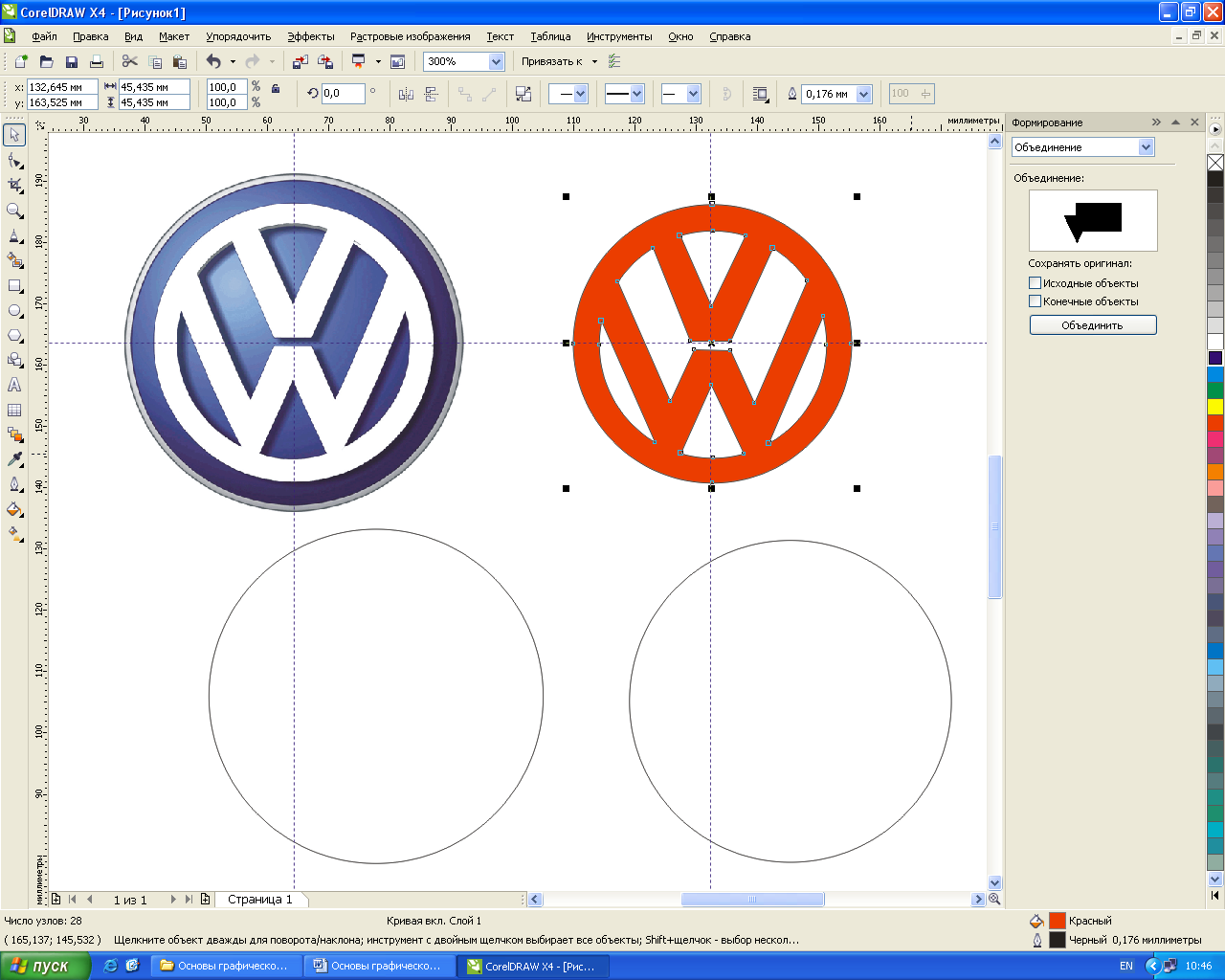

17. Окно «Формирование» (если закрыто – пункт 13) , выбрать из списка «Объединение», убрать (если стоят) флажки «Исходные объекты» и «Конечные объекты».

18. Щелчок по нижней ломанной, нажать кнопку «Объединить», щелчок по кольцу, щелчок мимо фигуры (снять выделение) – образуется объединенная фигура.

Аналогично: щелчок по верхней ломанной, нажать кнопку «Объединить», щелчок по кольцу.

19. Выделить больший круг, инструмент «Заливка» – «Фонтанная заливка».

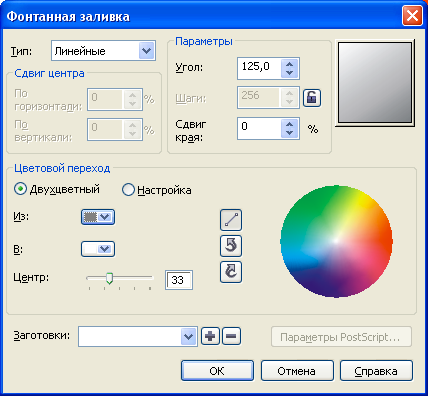

20. Выбрать (ввести) параметры: угол – 125; Сдвиг края – 0; Цветовой переход Из – серый (50%-черный); Центр – сдвинуть примерно на 33, ОК.

21. Выделить меньший круг, инструмент «Заливка» – «Фонтанная заливка».

Выбрать (ввести) параметры: Тип – радиальные; Сдвиг центра по горизонтали – -20 (минус 20), по вертикали – 15%; Цветовой переход Из – темно-синий; ОК.

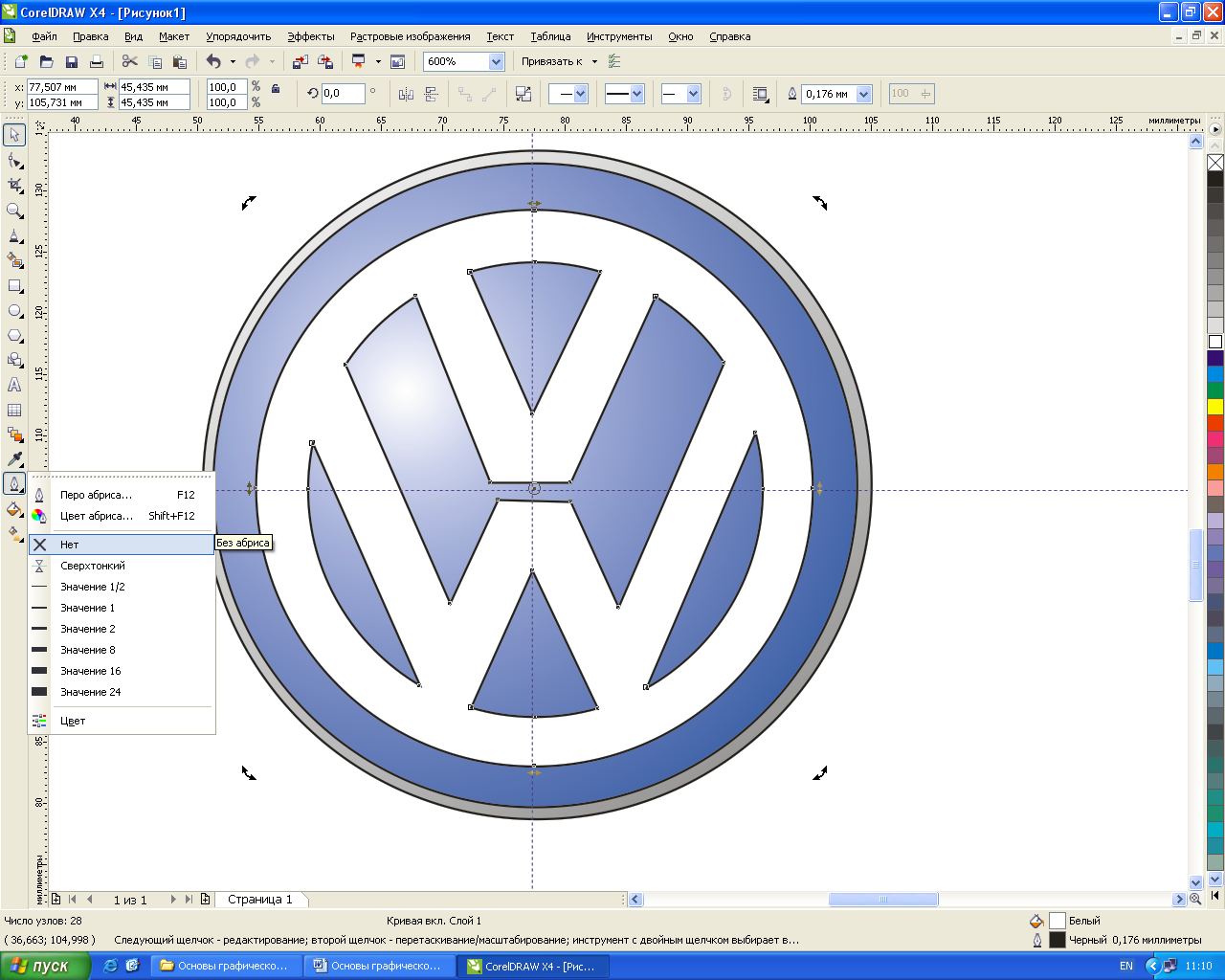

22. Совместить три нарисованных объекта по центру, заливку для внутренней фигуры выбрать белой (справа), инструмент «Абрис», выбрать «Нет».

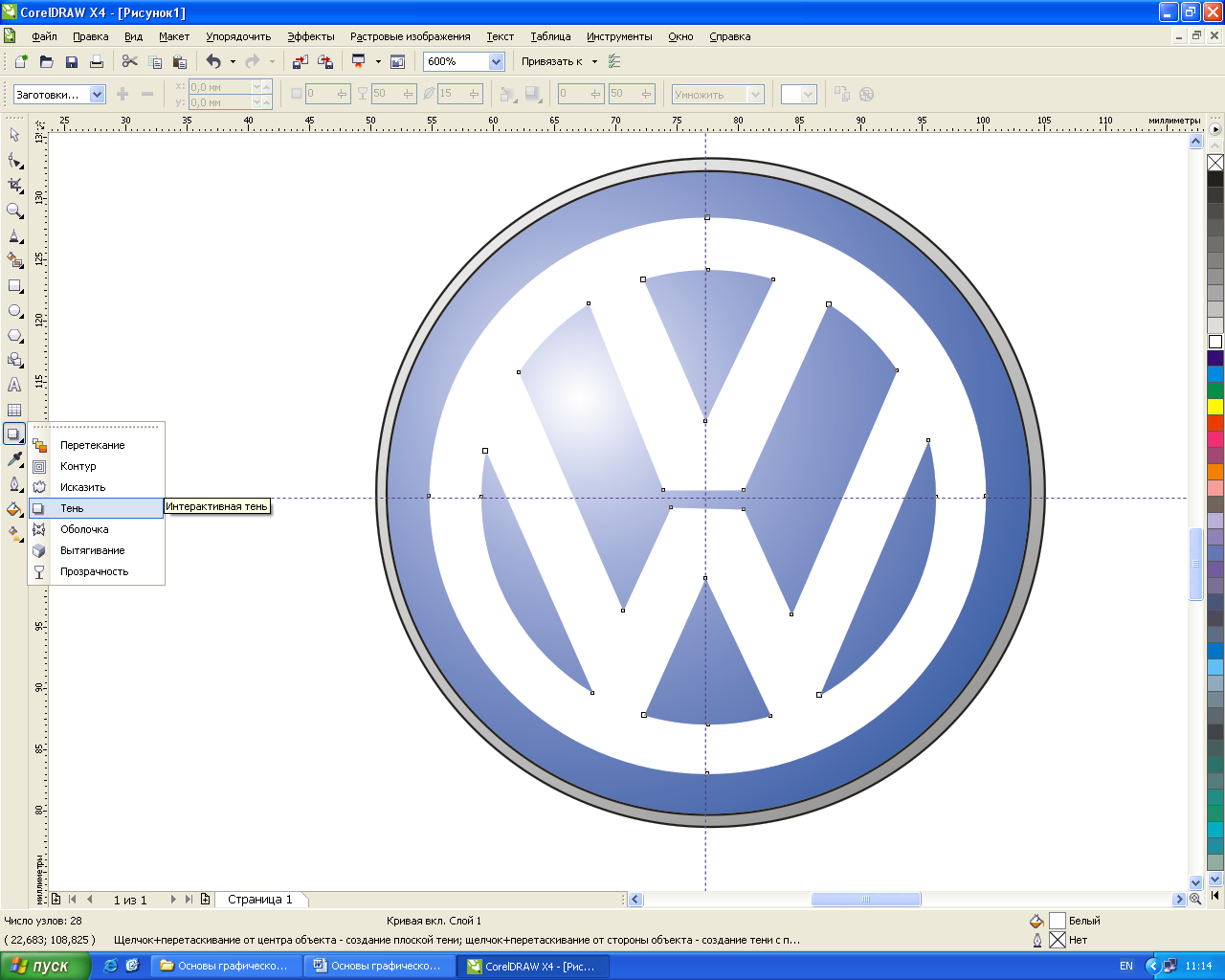

23. Выделить внутренний объект, инструмент «Интерактивные инструменты», выбрать «Тень».

Растянуть тень в направлении от белого к черному квадрату.

2 4. Установить параметры тени как на рисунке (вверху).

25. Выделить рамкой весь логотип, Упорядочить – Сгруппировать.

Результат.
