1 Компоновка и выбор вариантов

1. Компоновка вариантов перекрытия

Чтобы добиться оптимального решения перекрытия, рассмотрим 3 варианта. В них изменяется число пролетов главных и второстепенных балок, а так же плит перекрытия. Таким образом, варьируются длины пролетов соответствующих конструктивных элементов, которые должны быть в ниже указанных пределах:

Рассмотрим 3 варианта:

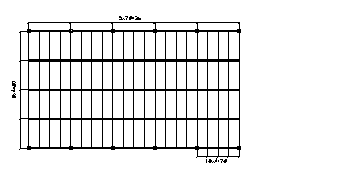

Рисунок 1 – Схема варианта 1.

Исходя из принятых значений, рассчитаем длины пролетов первого варианта.

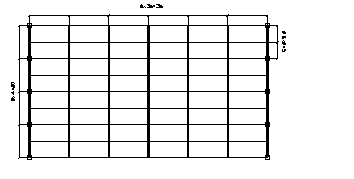

Рисунок 2 – Схема варианта 2.

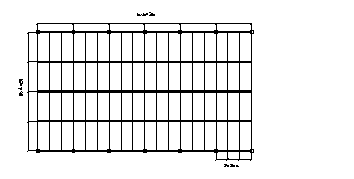

Рисунок 3 – Схема варианта 3.

Полученные результаты сводим в таблицу 1.

Таблица 1.

Номер варианта	Плита		Второстепенная балка		Главная балка
	nпл	lпл	nвб	lвб	nгб	lгб
1	20	1,8	4	5,0	5	7,2
2	8	2,5	6	6,0	4	5,0
3	18	2,0	4	5,0	6	6,0

2. Сравнение и выбор варианта.

Сравнение вариантов производится по расходу материалов для чего, определяем условно – приведенную толщину перекрытия для каждого из вариантов.

где - приведенная высота плиты,

- пролет плиты,

- полезная нормативная нагрузка в кПа,

- приведенная высота второстепенной балки,

– коэффициент второстепенной балки,

- приведенная высота главной балки,

– коэффициент главной балки,

- приведенная высота колоны,

- высота этажа,

- количество этажей выше рассматриваемого перекрытия с опорами.

Рассчитаем варианты:

I вариант.

II вариант.

III вариант.

Полученные варианты сводим в таблицу 2:

Таблица 2.

1	8,4	6,58	5,86	1,08	21,92
2	11,85	7,32	4,02	1,12	24,31
3	9,38	6,33	4,32	1,12	21,15

Выбираем вариант с наименьшей условно-приведенной толщиной перекрытия, то есть вариант №3, так как он является наиболее экономичным.

3. Корректировка основного варианта.

П роизводится с целью учета величины опирания конструктивных элементов перекрытия на стену.

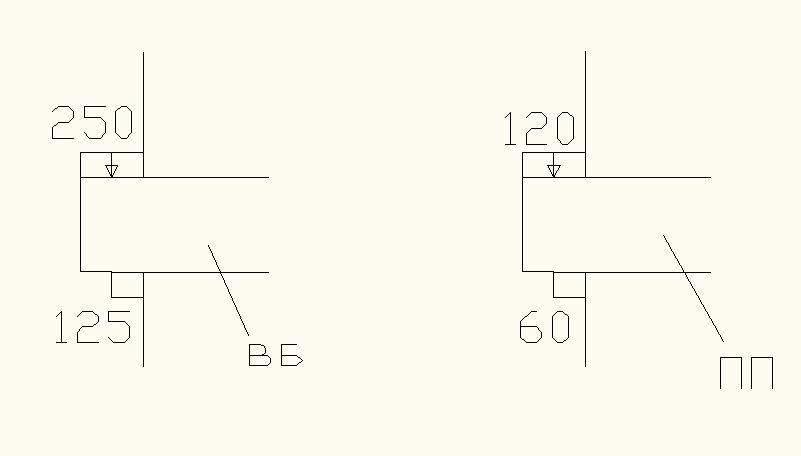

Рисунок 4 – Схема опирания второстепенной балки и плиты перекрытия на стену.

Исходя из схемы опирания, производим корректировку длин пролетов с учетом величины опирания для данных элементов.

При одинаковых пролетах в крайних сечениях элементов возникают большие моменты, чем в средних.

Для выравнивания моментов допускается уменьшать крайние пролеты так что бы разность между ними и средними пролетами не превышала: для плит 20%, для второстепенных балок 10%. В этом случае они будут рассчитываться как равнопролетные.

Тогда длины средних пролетов рассчитываются по формулам:

Рассчитаем длины средних пролетов:

Проверяем разность между длинами крайних и средних конструктивных элементов.

После необходимой корректировки размеров вычерчиваем эскиз откорректированного варианта.

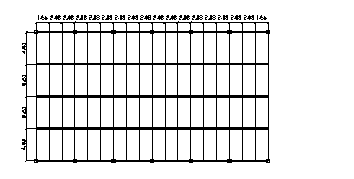

Рисунок 5 - Эскиз откорректированного варианта
