Монтаж внешних связей

Питание прибора ТРМ151 рекомендуется производить от источника, не связанного непосредственно с питанием мощного силового оборудования. Во внешней цепи следует установить выключатель питания, обеспечивающий отключение прибора от сети и плавкие предохранители на ток 0,5 А.

Питание каких-либо устройств от сетевых контактов прибора запрещается.

Параметры линии соединения прибора с датчиком приведены в таблице 1.

Таблица 1

Тип датчика	Длина линий, не более	Сопротивление линии, не более	Исполнение линии
Термопреобразователь сопротивления	100 м	15,0 Ом	Трехпроводная, провода равной длины и сечения
Термопара	20 м	100 Ом	Термоэлектродный кабель (компенсационный)
Унифицированный сигнал постоянного тока	100 м	100 Ом	Двухпроводная
Унифицированный сигнал постоянного напряжения	100 м	5,0 Ом	Двухпроводная

Для обеспечения надежности электрических соединений рекомендуется использовать кабели и провода с медными многопроволочными жилами, концы которых перед подключением следует обжать гильзовыми наконечниками, соответствующего сечения. Сечение жил кабелей не должно превышать 0,75 мм².

При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиками, в самостоятельную трассу, располагая ее отдельно от силовых кабелей и от кабелей, создающих высокочастотные и импульсные помехи.

Для защиты входных устройств прибора ТРМ202 от влияния промышленных электромагнитных помех линии связи прибора с датчиками следует экранировать.

Для подключения термопреобразователей сопротивления (ТСМ/ТСП) к микропроцессорным регуляторам используется трёхпроводная схема подключения, что позволяет исключить температурную погрешность соединительных линий.

При такой схеме к одному из выводов ТС подключаются одновременно два провода, соединяющих его с прибором, а к другому выводу - третий соединительный провод. Сопротивления всех трех соединительных проводов должны быть равны.

Рабочие спаи термопар должны быть электрически изолированы друг от друга и от внешнего оборудования.

Для защиты входных цепей прибора от пробоя зарядами статического электричества, накопленного на линиях связи «прибор – датчики», перед подключением к клеммнику прибора их жилы следует на 1…2 с соединить с винтом заземления щита.

Подключение прибора ТРМ202 к датчикам необходимо выполнять по схемам представленным на рисунке 2.

Рис. 2

При монтаже внешних связей необходимо соблюдать, последовательность действий:

Производится подключение прибора к исполнительным механизмам и внешним устройствам, а также к источнику питания.
Подключаются линии связи «прибор – датчики» к первичным преобразователям.
Подключаются линии связи «прибор – датчики» к входам прибора

Наладка измерителя – регулятора

В нашей работе используется ТРМ 202 Щ2 И.И. (выходной унифицированный электрический сигнал тока 4-20 мА), функциональная схема которого представлена на рис 3.

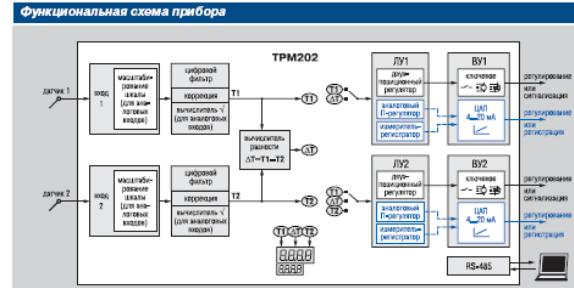

Рис. 3 Функциональная схема прибора ТРМ 202

Для запуска прибора в работу необходимо настроить его входные параметры, задав тип датчиков 1 и 2 в режиме программирования. Эту операцию можно выполнить с помощью элементов управления, расположенных на лицевой панели прибора (рис. 4) или с помощью прикладного программного обеспечения – «Конфигуратор ТРМ 202».

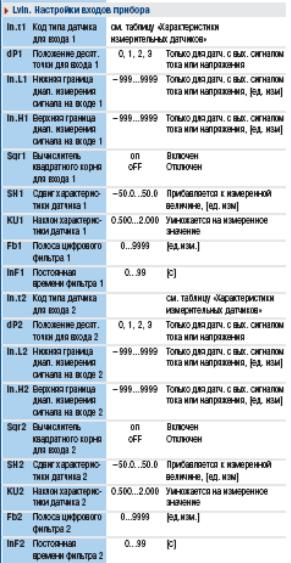

Для начала программирования необходимо нажать кнопку «ПРОГ.» на лицевой панели (рис. 4) и удерживать её в течении 6 секунд. После входа в режим программирования приступают к настройки входных параметров прибора согласно таблицы, которая приводится ниже.

При этом после каждого ввода данных необходимо кратковременно нажимать кнопку «ПРОГ.»
