Размещение и монтаж

Прибор должен быть установлен в хорошо освещенном помещении с чистым и сухим воздухом и незначительно изменяющейся температурой.

Для монтажа прибора в панели щита делают вырез 304х304 мм. Предварительно сняв боковые струбцины, прибор вставить в вы­рез до упора; навесить струбцины, не зажимая их болтами, нажать на струбцины вниз до упора и затянуть болты.

Для удобства обслуживания прибор должен быть выставлен на щите так, чтобы ось указателя находилась на высоте 1,4 — 1,6 м от уровня пола.

Питание прибора осуществляется напряжением 220 В переменного тока.

При сильных помехах, поступающих из питающей сети, питание подавайте через разделительный трансформатор, мощностью не менее 100 В А,

Нельзя располагать прибор вблизи мощных источников электромагнитных полей (силовые трансформаторы, дроссели, электродвигатели, электрические печи, неэкранированные сило­вые кабели и т. п.).

Не прокладывайте провода силовой линии и измерительной цепи и одном жгуте или общей трубе.

Не допускайте петель в соединительных проводах. Соединительные провода перевейте. Соединительные и компенсационные провода от первич­ных преобразователей по всей длине заключите в стальную трубу, надежно заземленную у прибора.

Заделка кабелей и проводов в штепсельные разъемы типа А (Х4. рис. 4). Пакет проводов (жил) может быть разбит на 2, 3, 4 или 5 потоков, как пока­зано на рис. 1 .

Диаметр потока не должен быть больше 12 мм.

Кабель в трехвтулочный разъем при исполь­зовании одной втулки вводят в среднюю втул­ку, при использовании двух втулок — в крайние. Неиспользован­ные втулки должны быть заглушены резиновыми заглушками диаметром 15 мм и толщиной 3— 4мм.

Рис.1. Разделение кабе­ля или пакета проводов на потоки.

1 — бандаж из ниток; 2 — об­мотка полихлорвиниловой лен­той; 3 — полихлорвиниловая трубка; 4 — изолированные жи­лы кабеля.

Подключение измерительных цепей к входной четырёх клеммной колодке прибора производите следующим образом: с помощью клещей съёма изоляции (КСИ) удаляется изоляция провода на длину примерно 15 мм, сложите зачищенную часть вдвое, ослабьте поджимающий винт и вставьте конец провода под контактную пружину, подожмите пружину винтом. После под­ключения проводов колодка должна быть закрыта крышкой.

Схема внешних подключений прибора приведена на рис. 2

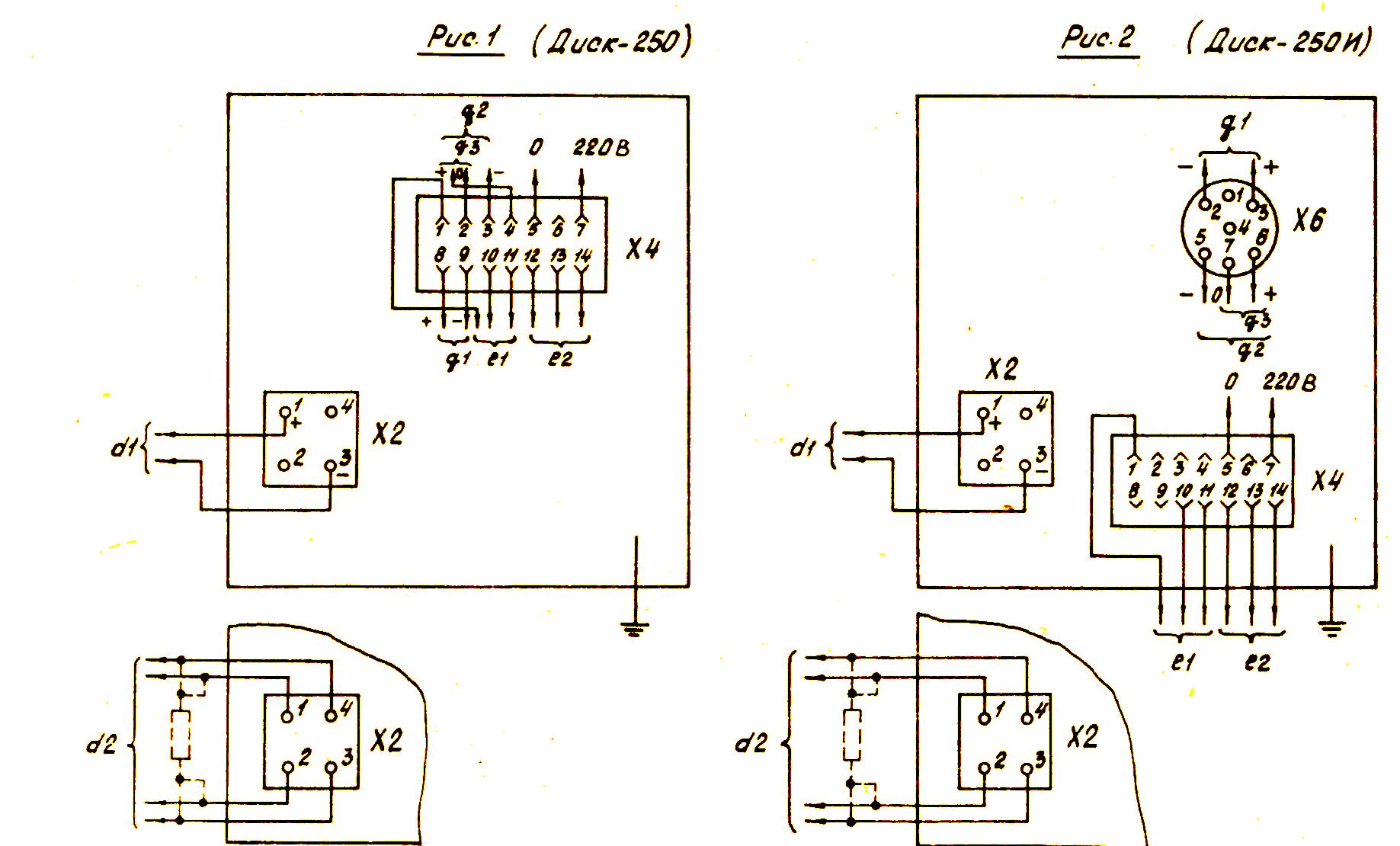

Рис. 2 Схема электрическая подключения прибора ДИСК-250

d1- входная цепь для подключения преобразователей термоэлектрических и входных сигналов по ГОСТ 26.011—80;

d2 — входная цепь для подключения термопреобразователей сопротивления;

q1 — цепь устройства преобразования (0—5 или 4—20 мА);

q2 — цепь регулирующего устройства (24 В постоянного тока);

q3 — цепь регулирующего устройства

е1 — цепь сигнализирующего устройства «меньше»;

е2 — цепь сигнализирующего устройства «больше».

Перед монтажом прибора обратите внимание на знаки взрыво-защиты и предупредительные надписи, проверьте заземляющие и пломбирующие устройства, состояние неразъемных соединений.

Монтируйте прибор в строгом соответствии со схемой внешних подключений. Индуктивность и ем­кость искробезопасных цепей, включая емкость и индуктивность соединительного кабеля, не должна превышать 1 мГн, 300000 пФ,

Заземлите прибор согласно настоящей инструкции.

Проверьте по окончании монтажа правильность внешних под­ключений и сопротивление заземляющего устройства, к которому присоединяется корпус прибора.

Опломбируйте шасси и крышку, закрывающую колодку для подключения первичного преобразователя.

. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

t

По способу зашиты человека от поражения электрическим то­ком приборы соответствуют классу I по ГОСТ 12.2.007.0—75.

При обслуживании, испытаниях приборов соблюдайте «Пра­вила технической эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

Подключение разъемов, замену вставок плавких и ремонтные работы производите при отключенном напряжении питания.

Не эксплуатируйте приборы со снятыми крышками, закрываю­щими зажимы, находящиеся под напряжением, со снятыми плом­бами (в приборах ДИСК-250И).

Приборы имеют зажим защитного заземления.

Приборы обслуживаются персоналом, имеющим квалификаци­онную группу по технике безопасности не ниже II.

III Задание:

1. ознакомиться с данным руководством

2. повторить теоретический материал по

компоновке вторичных приборов на щитеКИП. . 3. произвести установку на щит КИП

вторичного прибора типа Диск 250 и монтаж

измерительных цепей по заданию преподавателя.

4. пользуясь градировочной таблицей проверить

прибор по оцифрованным отметкам шкалы.

5. результаты занести в таблицу.

№ п\п	Показания образцового прибора.	Показания Диск-250 Прямой ход	Показания Диск-250 Обратный ход	Вариация	∆

В качестве показаний образцового прибора принимать показание имитаторов входных сигналов(Р 33. Р 4833, ПП 63).

определить максимальную абсолютную погрешность прибора:

∆ = А_ИЗ - А_{Д .}

Аиз - показания поверяемого прибора;

А_Д - показания образцового прибора;

6. Сделать вывод о соответствии метрологических характеристик техническим данным Диск 250 Подготовить отчет по лабораторной работе.
