Практическое занятие №7 Тема: Монтаж и наладка аналоговых измерительных преобразователей итп 10 в комплекте с преобразователем давления овен пд100

I. Цель работы: Получение практических навыков при проведении монтажных и наладочных работ с современными аналоговыми измерительными преобразователями.

II. Оборудование:

• лабораторная универсальная установка;

• лабораторный универсальный стенд

• микропроцессорный преобразователь давления ОВЕН ПД100;

• преобразователь аналоговых сигналов измерительный ИТП-10;

• цифровой мультиметр и измерительный прибор АКИП-2201;

• монтажный инструмент и материалы: клещи съёма изоляции,

обжимные клещи, монтажный нож, гильзовые наконечники,

провода и кабели.

III. Пояснения к работе Краткие теоретические сведения

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10, работающий в комплекте с микропроцессорным преобразователем давления ОВЕН ПД100 предназначен для измерения и контроля значения избыточного давления по месту. Отображение значения измеренного давления производится по цифровому индикатору. Общий вид преобразователя аналоговых сигналов ИТП-10 в комплекте с преобразователем давления ОВЕН ПД100 представлен на рисунке 1.

Рис. 1

Преобразователя аналоговых сигналов ИТП-10 позволяет осуществлять следующие функции:

Измерять унифицированный двухпроводный токовый сигнал 4…20 мА;

показывать измеренное значение давления в заданном диапазоне;

выбирать единицы измерения давления (%, кгс/см2, МПа);

устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую;

устанавливать функцию демпфирования колебаний входного сигнала;

корректировать показания прибора и выходной сигнал подключенного датчика ОВЕН ПД100 посредством установки «нуля»

устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия.

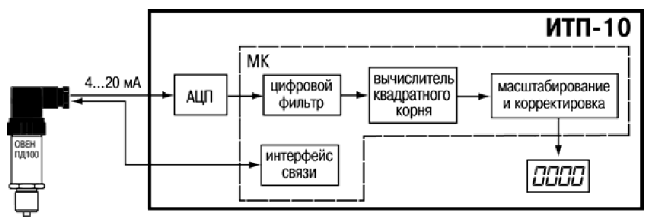

Структурная схема преобразователя аналоговых сигналов ИТП10 представлена на рисунке 2

Рис. 2 Структурная схема преобразователя аналоговых сигналов ИТП10

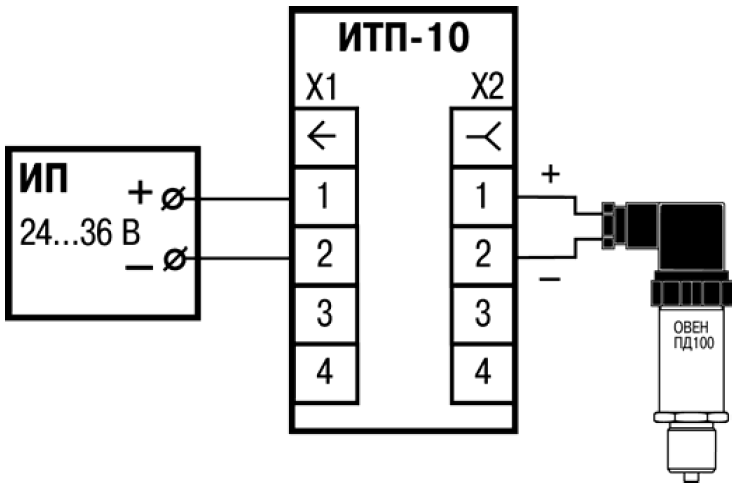

Схема подключения прибора ОВЕН ИТП10 представлена на рисунке 3

Рис. 3 Схема подключения прибора ОВЕН ИТП10.

Устройство прибора

Конструктивно прибор выполнен в пластмассовом корпусе, предназначенном для установки на преобразователь давления ОВЕН ПД100, имеющий присоединительный разъем стандарта DIN 43650 и выходной сигнал двухпроводной токовой петли от 4 до 20 мА, в соответствии с ГОСТ 26.011.

На рисунке 4 приведен внешний вид прибора.

Рис. 4

На лицевой панели расположены элементы управления и индикации:

четырехразрядный цифровой индикатор, предназначенный для отображения значений измеряемой величины и функциональных параметров прибора;

светодиоды красного свечения, сигнализирующие о размерности выводимого на индикацию параметра;

кнопка предназначена для входа в режим настройки параметров прибора, а так же для записи новых значений в энергонезависимую память прибора;

кнопка предназначена для выбора программируемого параметра и увеличения его значения.

кнопка предназначена для выбора программируемого параметра

и уменьшения его значения

При удержании кнопки скорость изменения возрастает
