2.1.5. Режимы работы электрических цепей
В зависимости от нагрузки различают следующие режимы работы: номинальный, режим холостого хода, короткого замыкания, согласованный режим.
При номинальном режиме электротехнические устройства работают в условиях, указанных в паспортных данных завода-изготовителя. В нормальных условиях величины тока, напряжения, мощности не превышают указанных значений.
Режим холостого хода возникает при обрыве цепи или отключении сопротивления нагрузки. Режим короткого замыкания получается при сопротивлении нагрузки, равном нулю. Ток короткого замыкания в несколько раз превышает номинальный ток. Режим короткого замыкания является аварийным.
Согласованный режим – это режим передачи от источника к сопротивлению нагрузки наибольшей мощности. Согласованный режим наступает тогда, когда сопротивление нагрузки становится равным внутреннему сопротивлению источника. При этом в нагрузке выделяется максимальная мощность.
2.1.6. Основные законы электрических цепей
Н
а
рис. 2.17 изображен участок цепи с

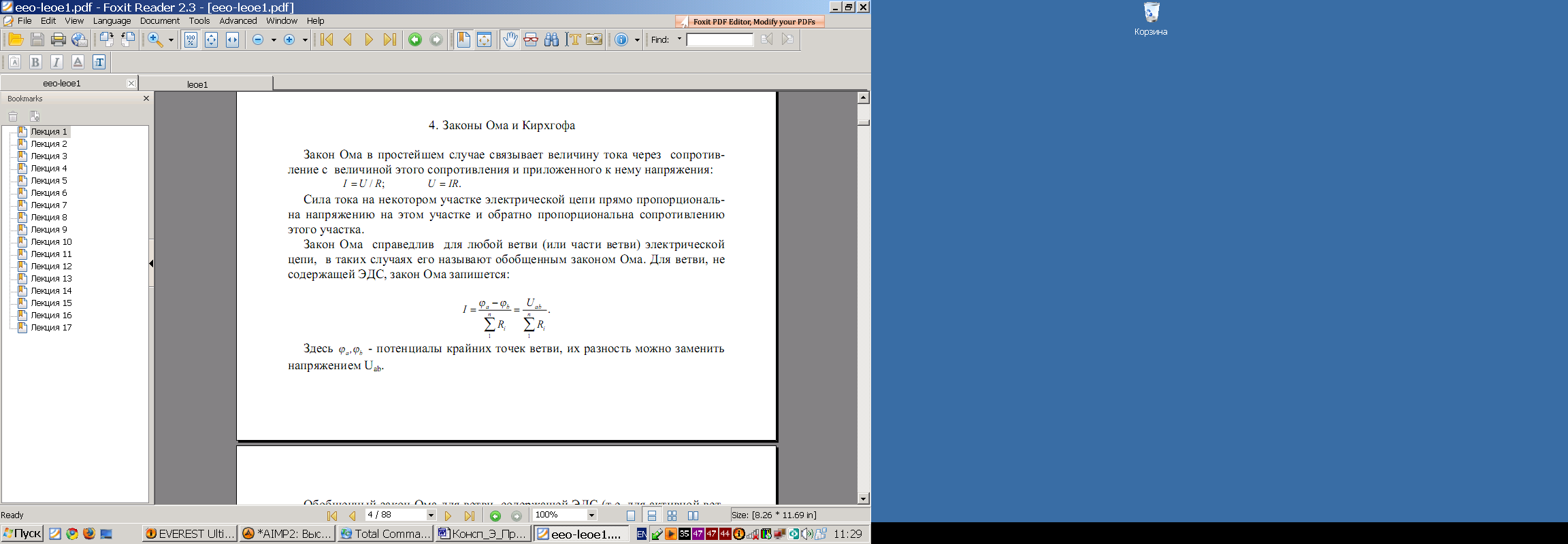

сопротивлением R. Закон Ома в
простейшем случае связывает величину
тока через сопротивление с величиной
этого сопротивления и приложенного к
нему напряжения:
Обобщенный
закон Ома для ветви, содержащей ЭДС
(т.е. для активной ветви):

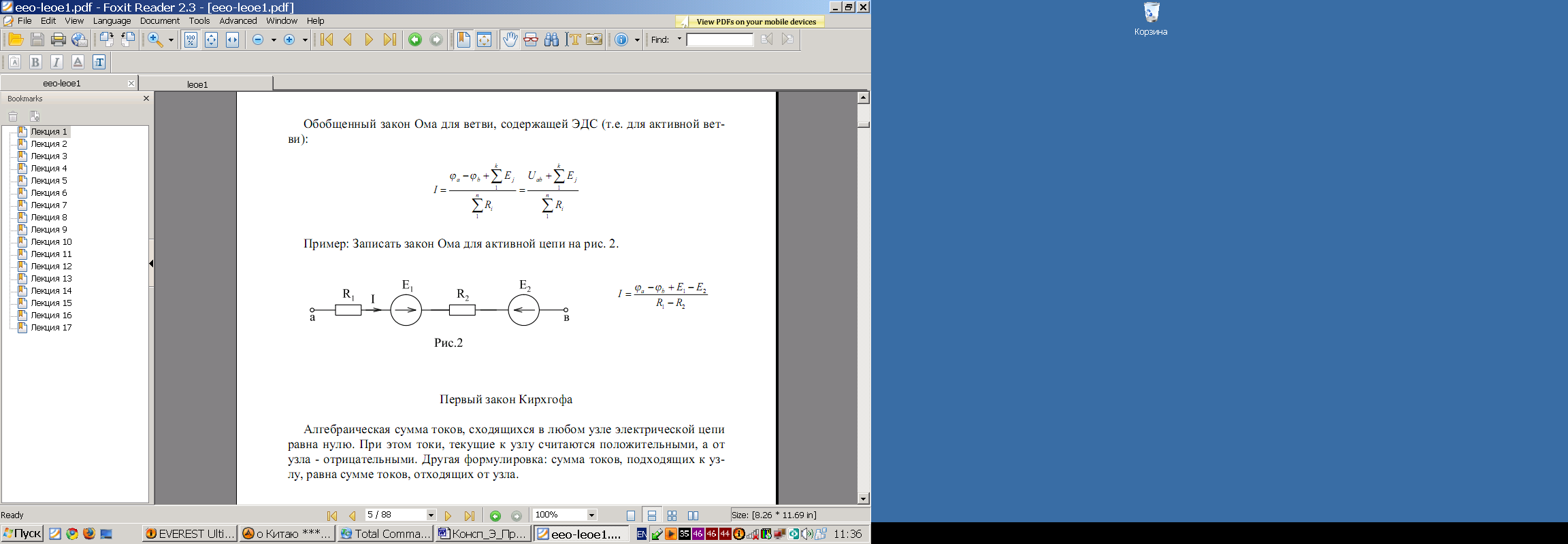

Пример: Записать закон Ома для активной цепи на рис. 2.18
Рис. 2.18
Основными законами электрических цепей, наряду с законом Ома, являются законы баланса токов в разветвлениях (первый закон Кирхгофа) и баланса напряжений на замкнутых участках цепи (второй закон Кирхгофа).
Первый закон Кирхгофа
В
соответствии с первым законом Кирхгофа,
алгебраическая сумма токов в любом узле
цепи равна нулю
.
Для схемы, представленной на рис. 2.19, уравнение по первому закону Кирхгофа I1 – I2 + I3 – I4.
Токам, направленным к узлу, присвоен знак "плюс", а токам, направленным от узла – знак "минус". Получено следующее уравнение I1 + I3 = I2 + I4.

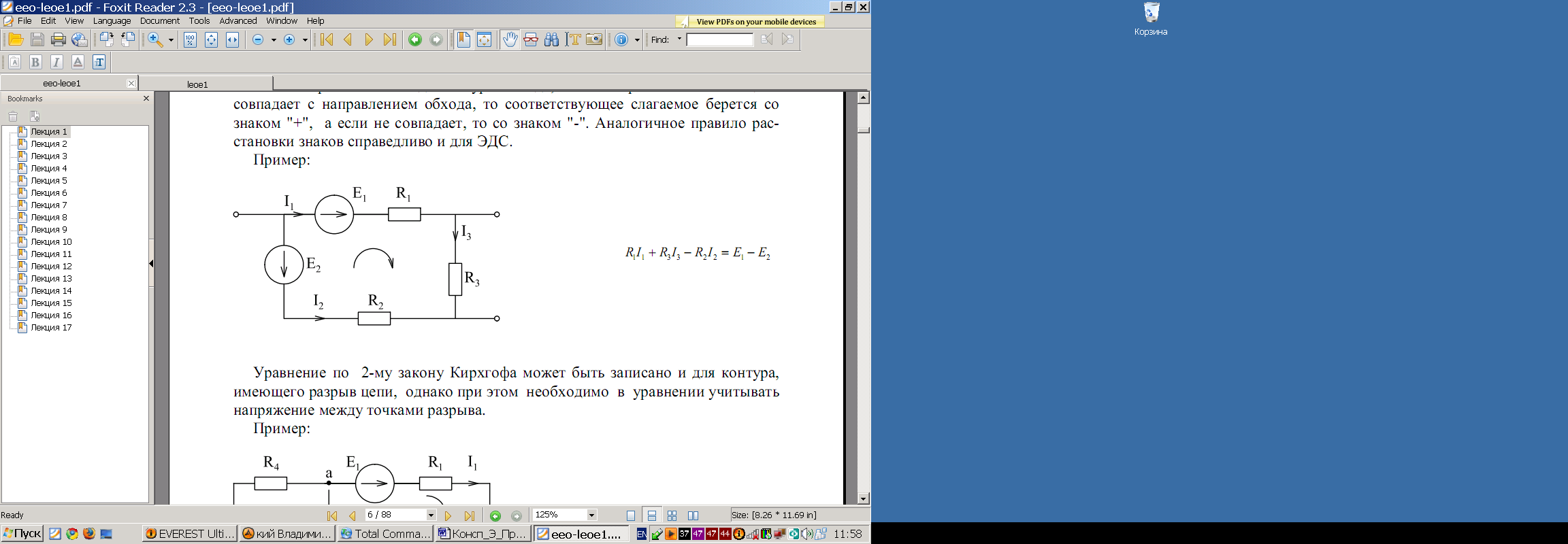

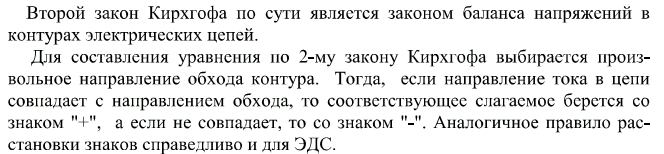

Второй закон Кирхгофа
Рис. 2.20

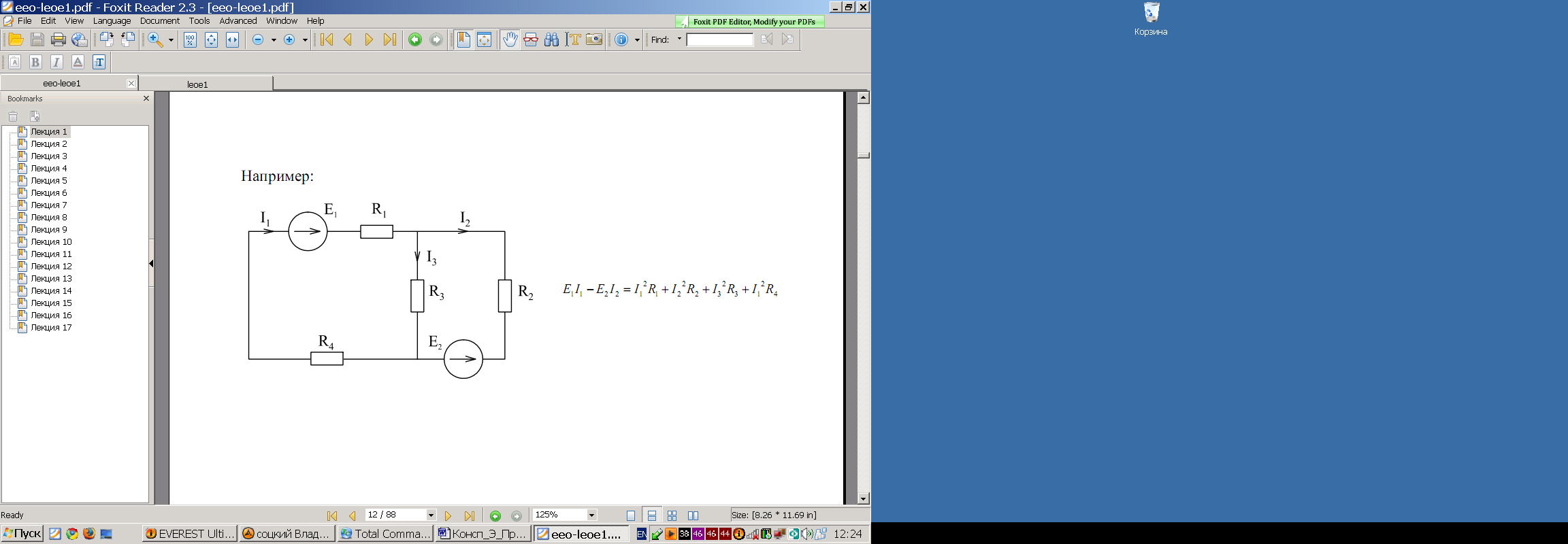

2.1.7. Уравнение баланса мощности в электрических цепях.
Например, рис.2.21
Рис. 2.21

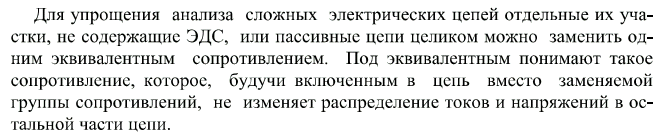

2.2. Эквивалентные преобразования схем
Эквивалентным
называется преобразование, при котором
напряжения и токи в частях схемы, не
подвергшихся преобразованию, не меняются
2
.2.1.Последовательное
соединение элементов электрических
цепей
отсюда получаем:
2
.2.2.
Параллельное соединение элементов
электрических цепей

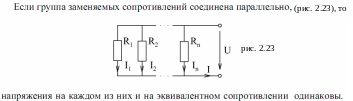

Пусть электрическая схема содержит три параллельно включенных сопротивления. Эквивалентная проводимость
Эквивалентное сопротивление схемы, состоящей из n одинаковых элементов, в n раз меньше сопротивлений R одного элемента
В
озьмем
схему (рис. 2.24), состоящую из двух
параллельно включенных сопротивлений.
Известны величины сопротивлений и ток
в неразветвленной части схемы. Необходимо
определить токи в параллельных ветвях.
Эквивалентная проводимость схемы
,
а эквивалентное сопротивление
Напряжение на входе схемы
Токи в параллельных ветвях
Аналогично

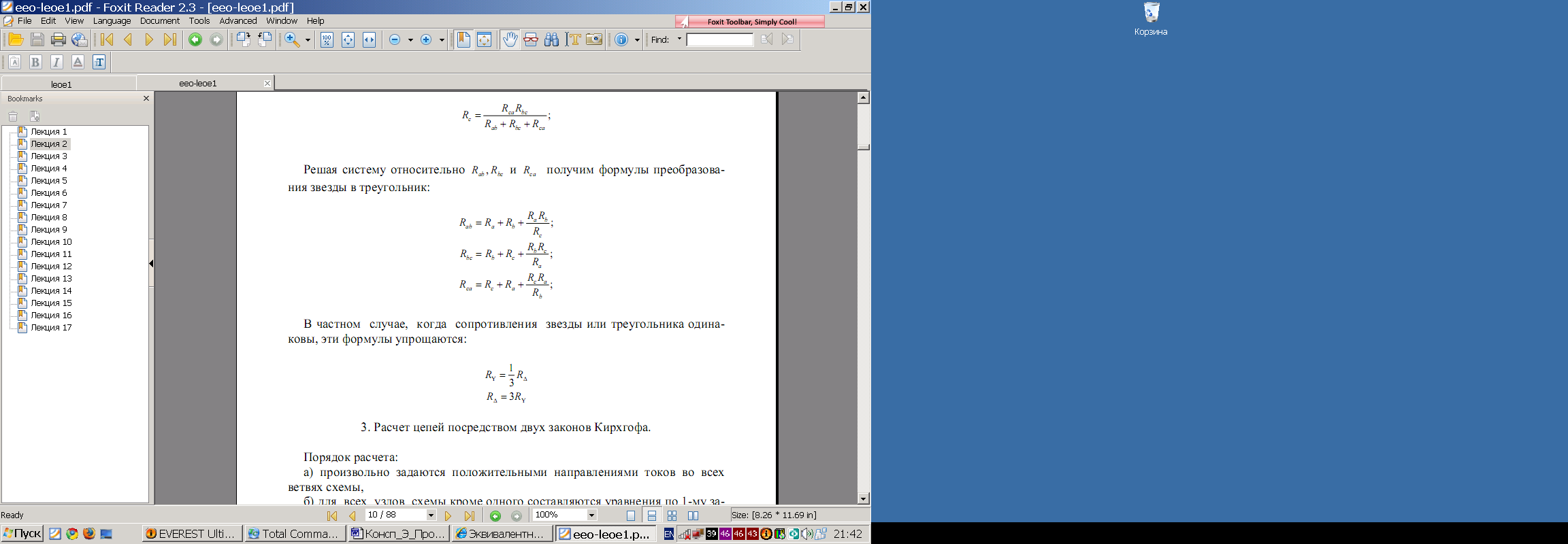

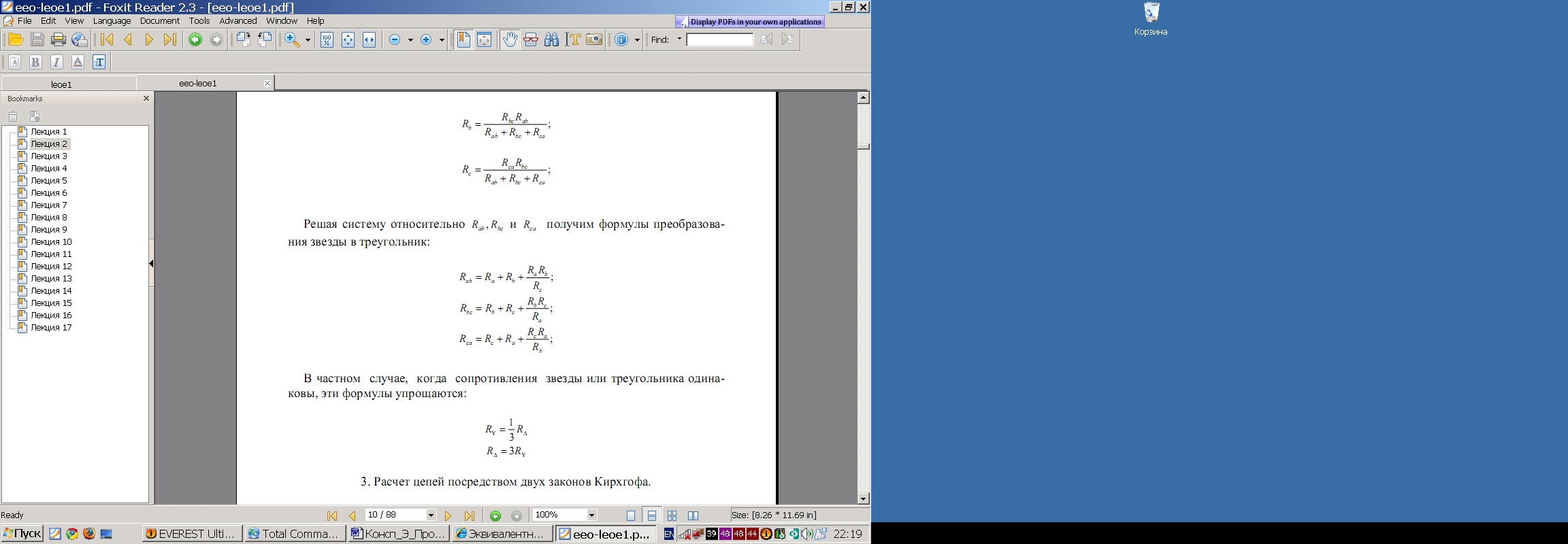

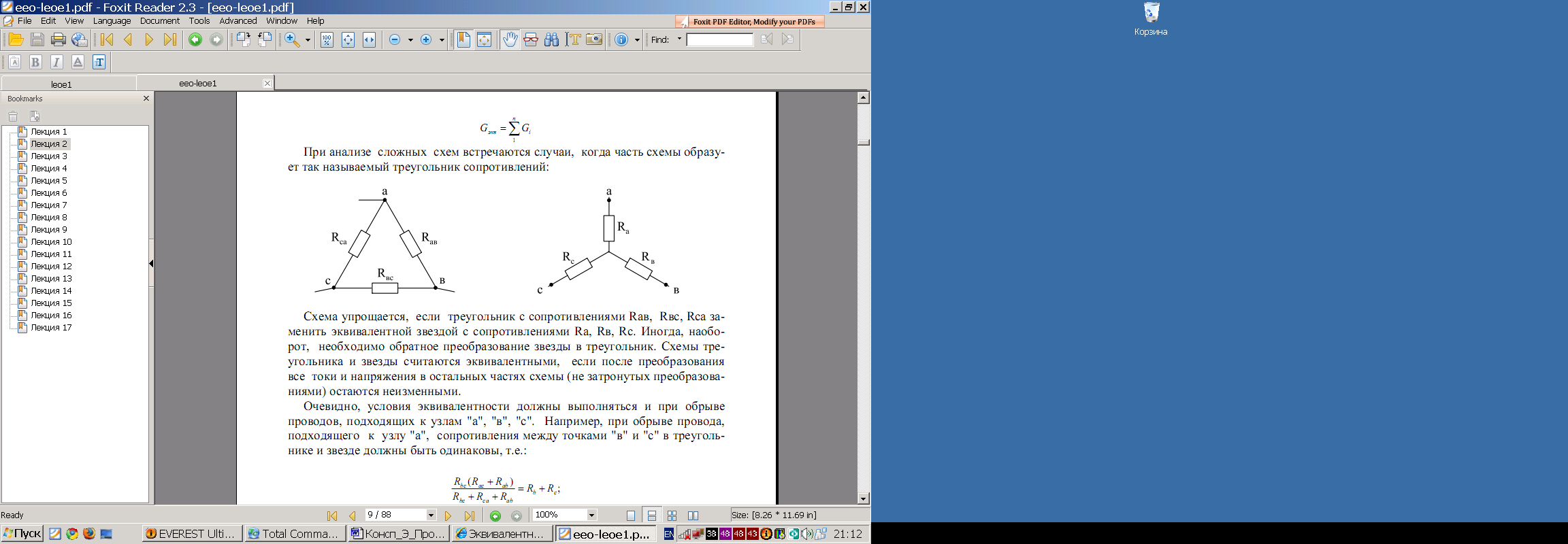

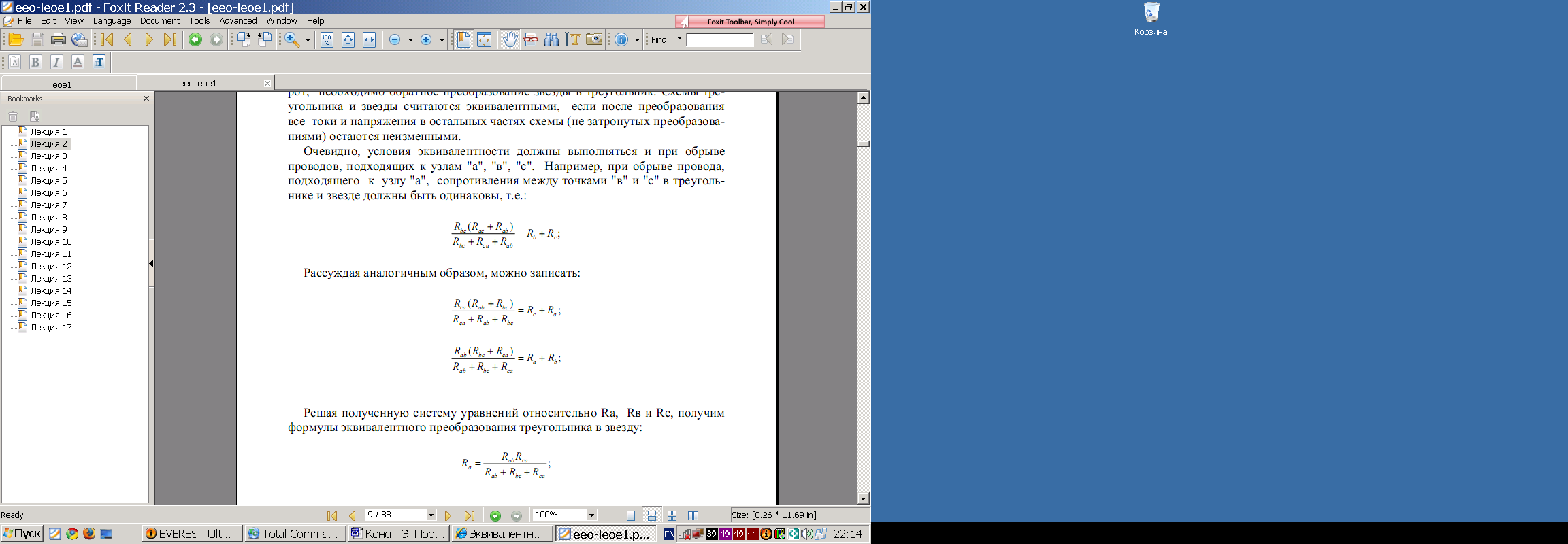

2 .2.3. Преобразование треугольника сопротивлений в эквивалентную звезду и звезды сопротивлений в эквивалентный треугольник
