Лабораторная работа № 1 испытание центробежного насоса
Д 200-36б (СНАТИЕ ХАРАКТЕРИСТИК)
Цель работы: изучить специфику работы центробежных насосов, а именно зависимости напора от подачи, мощности от подачи и кпд от подачи.
Описание лабораторной установки
Лабораторная установка, схема которой представлена на рис.1.1, состоит из центробежного насоса с короткозамкнутыми асинхронными двигателями переменного тока. Насос через всасывающий трубопровод – 2, всасывающий коллектор – 3, соединен с водозаборным баком. На всасывающей трубе – 2 установлены задвижка – 5 и мановакуумметр – 6. С другой стороны через нагнетательный трубопровод – 7, коллектор – 8 соединен с мерным баком – 9, оборудованным пьезометром – 10 со шкалой, цена деления которого 0,01 м3. Нагнетательный трубопровод оборудован задвижками – 11 и образцовыми манометрами – 12. Манометры и вакуумметры подсоединены к трубам через вентили. Кроме перечисленного на нагнетательном коллекторе имеются задвижки – 13, 14, 15. На щите контрольного пункта имеется трехфазный киловаттметр, соединяемый с электродвигателем через разъемную муфту. Частота вращения измеряется с помощью механического тахометра.

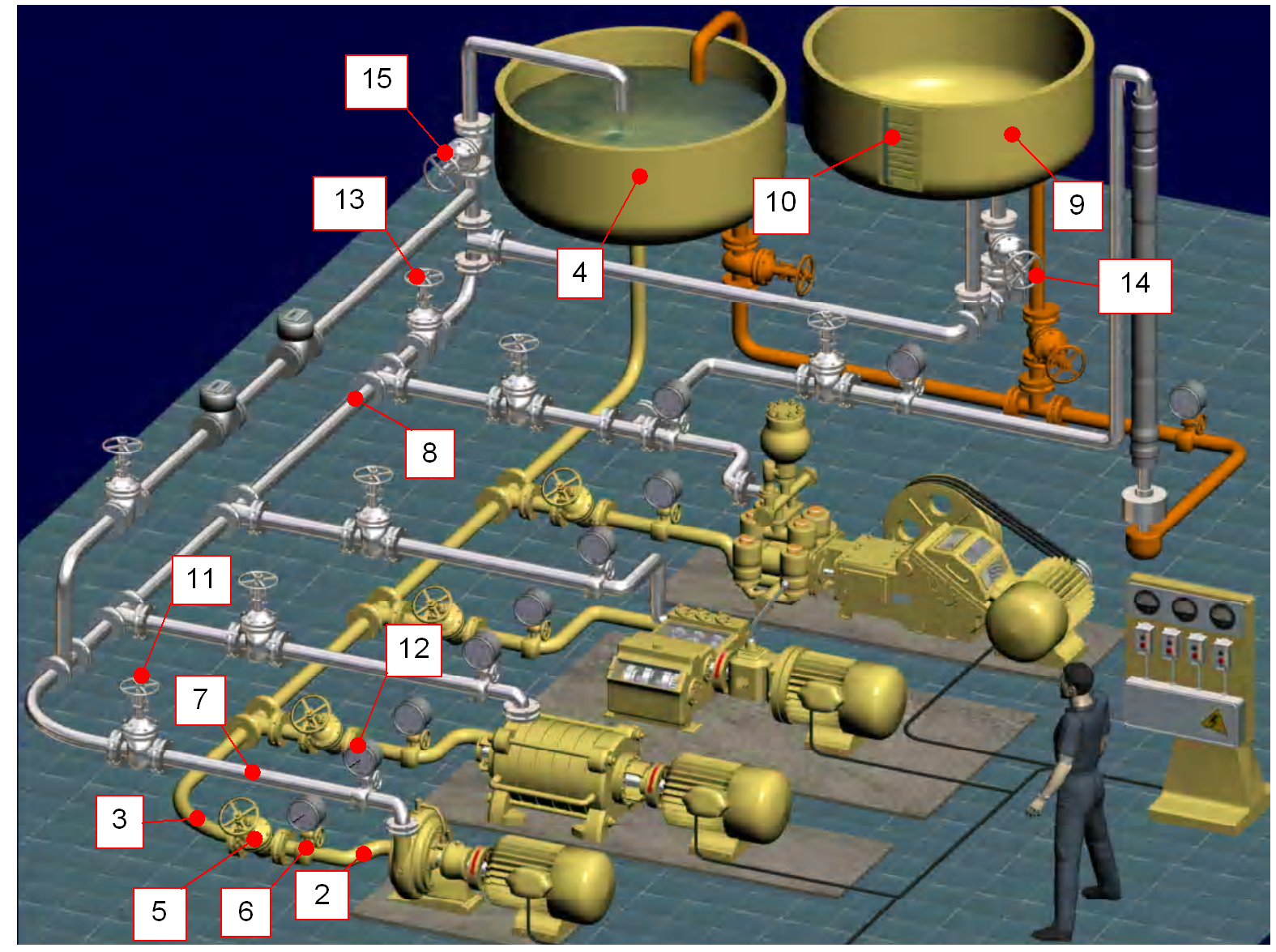

Рис.1.1 Схема рабочей установки
1.2 Порядок проведения работы
Перед началом работы следует выполнить следующее:
-перекрыть вентили перед манометром и мановакуумметром;
-перекрыть задвижки 11 и 15;
-открыть задвижки 5, 13, и 14;
-проверить направление вращения вала насоса кнопкой «ПУСК»-«СТОП» на магнитном пускателе.
После этих операций пустить двигатель в работу и, убедившись по звуку в нормальном техническом состоянии и по показанию киловаттметра отсутствия завышенного потребления мощности при нулевой подаче, открываются вентили перед манометром 12, мановакуумметром 6. Если показание манометра будет равно нулю, то следует проверить уровень жидкости в водозаборном баке и при необходимости долить из водопровода в него воду. При показании отличного от нуля, плавно открывается задвижка 11 и дают некоторое время (1 мин.) насосу поработать при максимальной подаче с целью полного удаления воздуха из насоса и гидросистемы, прогрева подшипников. После этого приступают к испытанию насоса, которое проводится по шести режимам по подаче, уменьшающейся от максимальной до нуля через примерно равные интервалы. Каждая новая подача устанавливается перекрытием напорной задвижки 11 и контролируется изменяющимися показаниями манометра и киловаттметра. При каждом режиме, в том числе и при перекрытой нагнетательной задвижке, снимаются показания манометра, мановакуумметра, киловаттметра, замеряется тахометром частота вращения вала и засекается секундомером время заполнения объема мерного бака по шкале пьезометра. Результаты заносятся в табл. 1.1.
1.3 Обработка опытных данных
Данные установки и таблица испытаний:
Тип насоса – центробежный;
Марка насоса – Д 200-36б;
Рабочая жидкость – вода.
Технические характеристики электродвигателя:
Частота вращения – 1500 мин
;
КПД – 0,8.
Приборы:
Манометр пружинный образцовый, пределы
измерения 0÷10 кГ/см
;
Мановакуумметр пружинный образцовый, пределы измерения -1 ÷ +1
кГ/см ;
Киловаттметр, пределы измерения 0÷100 кВт (класс точности – 1,5).
Таблица1.1
Таблица испытаний
№ опыта |
Опытные данные |
Расчетные данные |
||||||||
Манометр, КПа |
Мановакуумметр, КПа |
Объем бака, м3 |
Время, с |
Тахометр мин |
Киловаттметр, кВт |
Подача, м3/с |
Напор, м
|
Мощность, кВт |
КПД |
|
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
По полученным данным для каждого режима определяются:
подача, м3/с, согласно формуле
где
– объем бака, м3; t
– время заполнения бака, с;
напор, м, по формуле
где
где
– показания манометра на нагнетательном
приборе;
– показания вакуумметра;
и
– скорости жидкости соответственно в
нагнетательном и всасывающем трубопроводе;
d – внутренний
диаметр соответствующей трубы, м;
– ускорение свободного падения, м/с2;
мощность, кВт, на валу насоса по формуле
где
– показания трехфазного киловаттметра;
– кпд электродвигателя;
кпд насоса согласно формуле
Расчетные данные заносятся в табл.1.1,
по ним строятся графики зависимостей
H=f(Q), N=f(Q),
=f(Q).
Совмещение этих зависимостей на одном
рисунке (рис.1.2) даст комплексную
энергетическую характеристику насоса,
по которой следует определить оптимальный
режим его работы, характеризующийся
подачей, напором и мощностью на валу
при максимальном кпд.

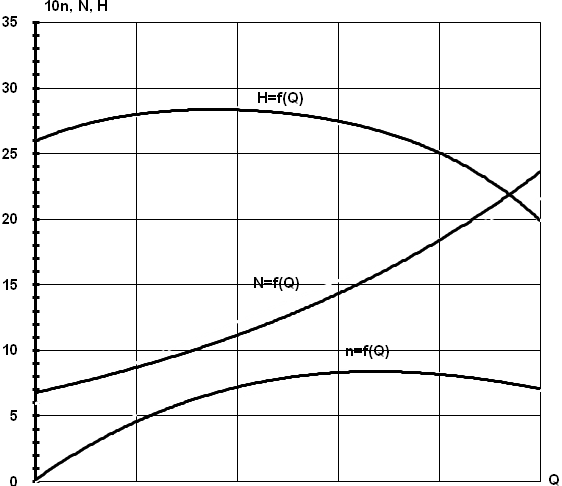

Рис.1.2 Характеристика насоса
Для оптимальных значений подачи и напора определяется коэффициент быстроходности ns насоса по формуле
где n – частота вращения вала насоса, об./с.
Контрольные вопросы
1. Для каких целей проводят нормальные испытания насоса?
2. Что называется характеристикой насоса?
3. Какие способы и приборы имеются для измерения подачи насоса?
4. Что называется напором насоса и как он определяется?
5. Что такое гидравлическая мощность и ее отличие от мощности на валу насоса?
6. Какие сужающие устройства с дифманометром можно использовать в качестве расходомеров?
7. На каком принципе работают мотор-весы для определения крутящего момента на валу?
8. Как определяется мощность на валу насоса?
9. Что такое угловая скорость и в каких единицах измерения она выражается? 10. Что характеризует К.П.д. насоса и как его определить?
11. Для каких целей необходима характеристика насоса?
12. Что такое коэффициент быстроходности насоса?
Указания по оформлению отчета
Каждый студент индивидуально оформляет отчет о проделанной работе, который должен содержать:
– номер работы и ее название;
– цель работы;
– результаты измерений, выводы.
