Коэффициент п о р и с т о с т и — отношение объема пор Упор в породе к ее объему V:
m=l/noP/V. tL7>
В нефтяных и газовых коллекторах пористость песков колеблется в пределах 0,2—0,25, а песчаников*—от 0,1 до 0,3. Промышленные притоки газа получены^ из коллекторов с пористостью менее 0,05. -
Проницаемость пород — способность фильтровать
жидкости и газы при перепаде давления. Абсолютной называется проницаемость, наблюдающаяся при фильтрации через породу одной какой-либо жидкости (нефти, воды) или газа при полном насыщении пор этой жидкостью или газом/ Обычно абсолютная проницаемость измеряется по воздуху (азоту) или по газу, чтобы избежать влияния жидкостей на структуру по-рового пространства (отложений парафина, разбухания глин в воде и т. д.). В природных условиях поры, как правило, насыщены двумя или тремя компонентами (фазами) одновременно (нефть —газ, вода — газ или вода — нефть — газ). Фазовой или эффективной называется проницаемость, определенная для какого-либо одного из компонентов при содержании в порах других сред. Отношение фазовой проницаемости к абсолютной называется относительной проницаемостью.
Абсолютную и фазовую проницаемости кернов горных пород определяют по закону Дарси, согласно которому скорость фильтрации жидкостей и газов в пористой среде при плоскопараллельном потоке пропорциональна перепаду давлений и обратно пропорциональна динамической вязкости:
v
= ^- = ±- еШ1а
, (1.8)
F |i L
где v _ скорость линейной фильтрации; Q — объемный расход жидкости через породу; F — площадь фильтрации (площадь сечения образца породы); k — коэффициент пропорциональности, который принято называть коэффициентом проницаемости породы; р. —динамическая вязкость фильтрующейся фазы; р, и р2 — соответственно давление на входе и выходе из образца
породы длиной L.
В случае фильтрации газа объемный его расход Q при среднем давлении р по длине образца составит
у=-■-,
Р\ + Рг
где Qo — расход газа при атмосферном давлении р0.
Величины, входящие в формулу (1.8), имеют размерности: [L] = m; [F] = m2; [Q]=m3/c; [р] = Н/м2; [ц] = Па-с. Тогда т. е. проницаемостью в 1 м2 обладает пористая среда, при фильтрации через образец которой площадью поперечного сечения 1 м2 при перепаде давления 1 Па на 1 м* длины расход жидкости вязкостью 1 Па • с составляет 1 м3/с.
Проницаемость пород высока, если она измеряется единицами квадратных микрометров. Пласты многих газовых и нефтяных месторождений сложены породами, проницаемость которых изменяется в широких пределах — от десятков до нескольких сот квадратных микрометров. Промышленные притоки газа можно получить (например, после проведения мощных гидроразрывов или крупных взрывов в пластах) при проницаемости пород в десятые и сотые доли квадратных микрометров.
Характерная особенность коллекторов нефти и газа — высокая степень изменчивости всех их свойств как по площади залегания пород, так и по вертикали по законам случайных величин (случайных функций). Часто проницаемость пород уменьшается от свода структуры к крыльям, а вдоль напластования обычно превышает поперечную. При ориентированных системах трещин проницаемость пород вдоль их направления оказывается повышенной.
Фазовые и относительные проницаемости пород в основном определяются степенью насыщенности порового пространства различными жидкостями и газом. На рис. 1.2 и 1.3 приведены экспериментальные кривые зависимости относительных прони-цаемостей песков от водонасыщенности пор для случая совместных потоков нефти и воды, газа и воды. Эти зависимости широко'используют на практике для расчетов дебитов скважин и многих других показателей процесса фильтрации многофазовых систем в реальных коллекторах.
Закономерности изменения относительных проницаемостей от степени насыщенности пор различными фазами позволяют сделать некоторые рекомендации о целесообразных условиях выбора ряда технологических процессов разработки нефтяных и газовых месторождений, вскрытия пластов и т. д. Например, из рис. 1.2 и 1.3 следует, что необходимо не допускать проникновения в пласт в процессе его вскрытия водных фильтратов бурового раствора, которые повышают насыщенность породы водой, сокращая фазовую проницаемость по нефти. Во время выбора агента (воды или газа) для нагнетания в пласт при площадном воздействии на энергетически истощенных залежах следует также учитывать степень насыщенности пор нефтью, водой и газом. Если водонасыщенность значительная (0,5—0,6), то нагнетание [роды в нефтяной пласт не дает эффекта в связи с очень высокой относительной (и фазовой) проницаемостью пород для воды. В этом случае следует нагнетать в пласт газ.
По опытным данным при трехфазном потоке все фазы могут быть в движении в пределах насыщенности песка (в %): нефтью—от 23 до 50, водой — от 33 до 64 и газом — от 14 до 30.

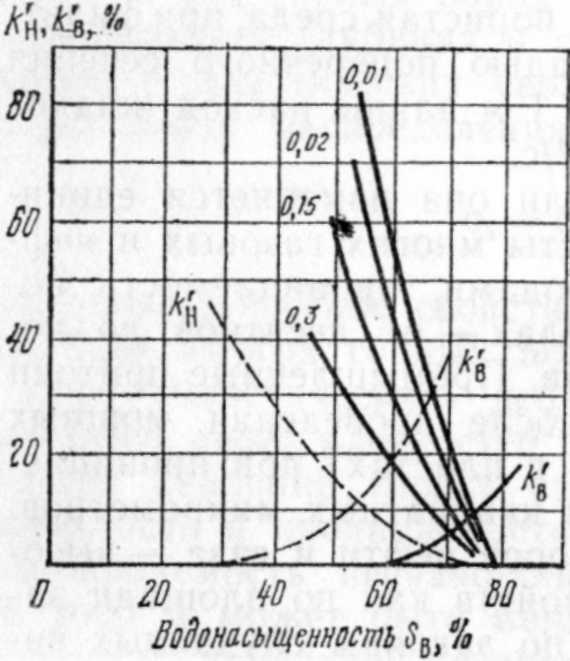

Рис. 1.2. Зависимость относительной проницаемости полимиктовых песчаников пласта БВ8 Самотлорского месторождения от водонасыщенно-сти при совместной фильтрации нефти и воды (по данным В. Н. Черно-глазова и В. М. Добрынина). Пунктиром нанесены кривые для кварцевого песчаника:
0,3; 0,15; 0,02; 0,01 — Проницаемость по воде в мкм2

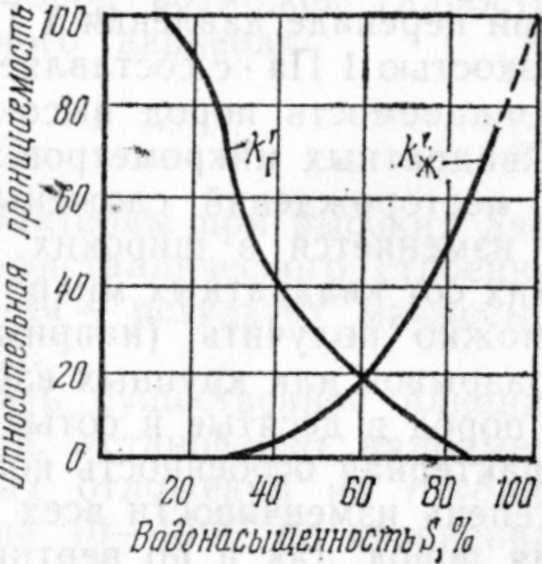

Рис. 1.3. Зависимость относительной проницаемости песка для газа и воды от насыщенности пор водой
Удельная поверхность — отношение общей поверхности открытых поровых каналов к объему породы. Величина ее в коллекторах нефти и газа составляет десятки тысяч квадратных метров (при диаметре зерен 0,2 мм удельная поверхность превышает 20 000 м2/м3). Вследствие этого в виде пленочной нефти и конденсата в пласте остается большое количество углеводородов.
Приближенно удельную поверхность определяют по гранулометрическому составу, по проницаемости и пористости пород с использованием формул типа Козена — Кармана:
s А/_^!_ , (1.9)
где 5УД — удельная поверхность; т — пористость; k—проницаемость; Т—извилистость поровых каналов (отношение среднестатистической длины каналов к длине керна) можно определить электрометрическим способом по сопротивлению электролита в керне и сопротивлению его столба такой же длины, как керн в свободном виде, значение Т достигает 5—6; ср — структурный коэффициент, учитывающий отклонение геометрии поровых каналов от цилиндрической формы (для зернистых пород ср = 0,5035/т1'1, где т— пористость в долях единицы).
Более точные методы основаны на измерении адсорбции различных веществ на поверхности пор, а также скорости фильтрации разреженных газов через образцы породы.
* § 3. КОЛЛЕКТОРСКИЕ СВОЙСТВА КАРБОНАТНЫХ ^(ТРЕЩИНОВАТЫХ) ПОРОД
Трещиноватость пород в той или иной степени характерна для коллекторов всех типов. Но большей частью залежи, связанные с трещиноватыми коллекторами, приурочены к карбонатным отложениям. Поровое их пространство состоит из межзернового объема блоков (матриц), на которые пласт разбит трещинами, и объемов самих трещин, микрокарстовых пустот и каверн. Часто поровое пространство трещиноватого коллектора рассматривается как система двух его видов — межзернового порового пространства блоков и систем трещин, пложенных одна в другую. Поэтому кроме рассмотренных в § 1? коллек-торских свойств пород блоков (матриц) fрещинова?ыг породы характеризуются также параметрами, определяющими свойства трещинного пространства. К ним относятся трещинная пустот-ность и проницаемость, густота, ' плотность и раскрытость трещин.
Степень трещиноватости горной породы характеризуется объемной Т и поверхностной Р плотностью трещин и их густотой Г:
T = S/V\ P = l/F; Г = ЫМ, (1.10)
где 5 — площадь половины поверхности всех стенок трещин, секущих объем V породы; / — суммарная длина следов всех трещин, выходящих на поверхность площадью F; Дп — число трещин, секущих нормаль к поверхности трещин, в элементе длины AL этой нормали.
Трещинная пустотность1 тт — отношение объема трещин к объему породы. Пустотность
mT = bT, (1.11)
где b — раскрытость трещин (среднестатическое расстояние
между стенками трещин).
Для одной 1-й системы трещин справедливо соотношение
ши = Рф(. (1.12)
Зависимость проницаемости трещин от раскрытое™ b и трещинной пустотности описывается соотношением
kT = 85 000&2/Лт, (1.13)
У
где b — раскрытость трещин, мм; тт — трещинная пустотность, доли ед.; kT — трещинная проницаемость, мкм2.
1 Трещинную пустотность в нефтепромысловой литературе часто называют трещинной пористостью.
»
Формула (1.13) справедлива для тех случаев, когда плоскость трещин перпендикулярна к поверхности фильтрации.
Параметры трещиноватости изучаются по кернам, данным геофизических и гидродинамических исследований пластов, методами фотографирования открытых стволов скважин в зоне пласта а также исследованиями пород выходах трещиноватых пластов на поверхность. Опыт показывает, что трещинная пустотность редко превышает значение 0,01; раскрытость трещин колеблется в пределах 14—80 мкм. При этом проницаемость трещин может достигать нескольких десятков квадратных микрометров. Линейные размеры блоков (матриц) могут быть от единиц сантиметров до десятков метров (при объемной плотности трещин Г = 60 м2/м3 линейный размер блоков примерно должен быть равен 5 см); чтобы в 1 м3 породы находилась половина поверхности стенок трещин, равная 60 м2, необходимо ее рассечь равномерно рассредоточенными тремя системами по 20 плоскостей, разбивающих стороны куба на кусочки размером 5 см).
