Будников В.Ф., Булатов А.И., Петерсон А.Я., Шаманов СА.
Б 90 Контроль и пути улучшения технического состояния скважин. — М.: ООО "Недра-Бизнесцентр", 2001. — 305
1
О
ПРЕДЕЛЕНИЕ
ЗОН ОБВАЛООБРАЗОВАНИЙ,
ВОЗМОЖНЫХ
ЗАТЯЖЕК И ПРИХВАТОВ БУРИЛЬНОГО
ИНСТРУМЕНТА И НКТ В
СКВАЖИНАХ
1.1. Определение зон обвалообразований в скважинах
Известно, что обвалы пород, слагающих стенки скважины, являются одним из наиболее тяжелых видов осложнений и нередко служат причиной ликвидации скважин.
С целью оценки интенсивности обвалообразования во времени и прогнозирования этого процесса при проектировании скважин были проанализированы результаты промыс-лово-геофизических исследований (стандартный каротаж, гамма-каротаж (ГК), нейтронный гамма-каротаж (НГК), боковое каротажное зондирование (БКЗ)), проведенных на Некрасовской и Левкинской площадях Краснодарского края в 18 скважинах, при бурении которых были отмечены случаи обвала пород [104].
На основании сопоставления результатов геофизических исследований скважин (ГИС) и фактического материала по их проводке на рассматриваемых площадях (количество выносимого шлама, изменение состава твердой фазы и т.д.) было установлено, что наиболее информативными данными, позволяющими четко выделять интервалы расположения зон обвала пород в скважине, являются кривые профилеметрии и стандартного каротажа. Сведения, полученные из диаграмм ГК, НГК и БКЗ, в основном дублируют результаты либо профилеметрии, либо стандартного каротажа. Так, по данным ГК и НГК можно определить интервалы залегания глин,
2350
2400
25 мВ
5 25
10 50
15
20 Ом м 10 20
30 40 см
3000 |
5 |
|
|
* |
|
|
| |
\ \ i |
|
|
|
|
| |
s |
|
|
|
|
■ |
1 |
|
|
|
3050 |
- |
2 |
*ч |
|
|
|
■ |
< |
|
|
; |
|
|
|
|
|
; |
Р
ис.

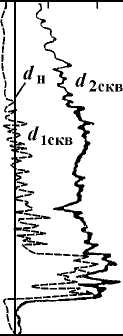

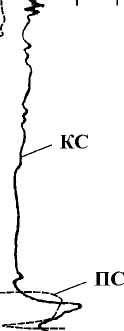

1. Определение по кривым стандартного
каротажа (КС, ПС) и профи-леметрии
(dl(:RB,
d2cKB)
в скв. 39 Некрасовской площади интервалов
обвало-образований:
I — обвалообразования; II — песчаник; III — карбонатный коллектор
песчаников, а по данным БКЗ — признаки наличия каверн, насыщенность пластов и т.д.
Учитывая сравнительную трудоемкость, сложность и стоимость применения методов ГИС, можно считать, что для вы-
8
явления зон обвалообразования в скважинах наиболее тех-нико-экономически эффективным является проведение про-филеметрии и стандартного каротажа.
В качестве примера на рис. 1 и 2 представлены результаты геофизических исследований, проведенных в двух скважинах — 39 Некрасовской и 95 Левкинской площади. Видно, что профилеметрия четко зафиксировала интервалы расположения каверн значительных размеров.
При анализе промысловых данных с привлечением геофизического материала (стандартный каротаж, профилеметрия) установлено, что к кавернам, образованным в результате обвалов, следует относить только те, профиль поперечного сечения которых имеет вид окружности или овала, причем их размеры (диаметр окружности dK, поперечные размеры овала $ Ё b = $+0 ) должны быть больше номинального диаметра dH скважины. На рис. 3 представлены две профилеграммы, которыми зафиксированы каверны, развившиеся в результате обвала пород со стенок скважины, а также профили их поперечного сечения.
Чтобы зафиксировать начало и проследить динамику процесса обвалообразования, необходимо периодически определять поперечные размеры и конфигурацию стенок скважины с помощью профилемера.
Изучение результатов геофизических исследований и сопоставление их с промысловыми данными позволило также выявить ряд факторов, влияющих на обвалы пород, слагающих стенки скважины. Так, из сравнения результатов про-филеметрии и стандартного каротажа, проведенных в скважинах на Некрасовской площади, установлено, что зоны об-валообразований обычно расположены непосредственно в местах контакта с водонасыщенным песчаником или известняком и во всех случаях представлены глинистыми породами.
Из приведенных данных (см. рис. 1) видно, что интервалы обвалообразования четко отмечаются на профилеграмме (2387-2400; 3012-3032 м). Причем по результатам стандартного каротажа они представлены сравнительно однородными глинистыми породами. При этом указанные интервалы (по данным БКЗ) примыкают к водонасыщенному песчанику (2400-2408 Ï) Ë ËÁ‚ÂÒÚÌflÍÛ (2990-3012 Ï).
Наибольшие размеры каверн зафиксированы непосредственно у кровли и подошвы песчаника и известняка, т.е. в зонах контакта пластов глины и песчаника (известняка).
Другим фактором, ускоряющим процесс обвалообразования горных пород, является их трещиноватость.
9
4350 -
4400
-
25 30 см
kc'J^I |
|
г |
Рис. 2. Сопоставление кривых стандартного каротажа (КС, ПС) и профилеметрии (dlcIiB, d2cKB), зарегистрированных в скв. 95 Левкинской площади

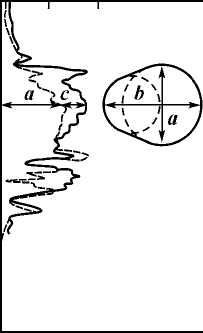

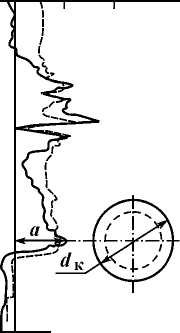

Рис. 3. Данные профилеметрии, проведенной в скважинах Некрасовской площади
Скв. 56
10 20 30 40 см
Скв. 51
10 20 30 40 см
а=Ь
3050
2350
2400
Из геофизических данных (см. рис. 2) видно, что на про-филеграмме в интервале 4310 — 4358 м зафиксирована каверна, профиль контура поперечного сечения которой приблизительно представляет собой окружность с диаметром, значительно большим номинального диаметра dH ствола скважины, т.е. в интервале исследования обнаружена каверна, образованная в результате обвала горных пород. По данным стандартного каротажа указанный интервал представлен глинами, которые, согласно анализу керна, характеризуются наличием открытых и закрытых трещин. Вместе с тем в интервале 4358 — 4420 м, в котором глина не имеет трещинова-тости, по профилеграмме определяются меньшие, близкие к односторонним, расширения ствола, появившиеся, по-видимому, в основном за счет механического воздействия на стенки скважины бурильной колонны.
Возможность по данным проведенных исследований методами профилеметрии и стандартного каротажа в первых скважинах разбуриваемой площади прогнозирования зон об-валообразований в соседних последующих скважинах позволяет при их проектировании предусмотреть мероприятия по предотвращению или снижению интенсивности этих процессов.
К таким мероприятиям в первую очередь относятся максимальное ускорение бурения скважин в интервалах возможного обвалообразования и применение специальных буровых растворов, не вызывающих интенсивного набухания глин и сохраняющих их устойчивость.
Применяемые для этой цели буровые растворы должны обрабатываться реагентами типа водорастворимых эфиров целлюлозы (КМЦ, карбофен и др.) лигносульфонатов (КССБ и др.), модифицированных лигнинов (сунил, игетан и др.) полифенола или крахмала и характеризоваться минимальной водоотдачей.
