7. Проверочный расчет

1. Проверочный расчет на выносливость по контактным напряжениям.

(30)

где - делительный диаметр шестерни в среднем нормальном сечении зуба

(31)

- коэффициент расчетной нагрузки по контактным напряжениям

(32)

Здесь определяют по рис.2.

- коэффициент динамической нагрузки по контактным напряжениям, определяют по табл.4/1,табл.8.3/с понижением точности на одну степень против фактической.

Фактическую степень точности назначают по табл.5/1,табл.8.2/ в зависимости от окружной скорости

(33)

При отклонение фактических напряжений от допускаемых более ,чем на %, корректируют длину зуба

(34)

2. Проверочный расчет по напряжениям изгиба

, (35)

где - окружная сила

, (36)

- коэффициент формы зуба ,определяют по рис.3/1,рис.8.20/в соответствии с эквивалентным числом зубьев с учетом смещенияx X,

для шестерни

для колеса (37)

Проверочный расчет по напряжениям изгиба выполняют по тому из колес ,

у которого меньше отношение .

(38)

- коэффициент концентрации нагрузки по напряжениям изгиба, определяют по формуле

(38)

Эта формула учитывает более благоприятное влияние приработки на контактную прочность, чем на изгибную, и более тяжелые последствия поломки зубьев.

- коэффициент динамической нагрузки по напряжениям изгиба, определяют по табл.4 с понижением точности на одну степень против фактической.

- опытный коэффициент ,характеризующий понижение прочности конической прямозубой передачи по сравнению с цилиндрической.

(39)

3. Проверочный расчет на перегрузку :

• по максимальным контактным напряжениям

, (40)

где - расчетные контактные напряжения ;

-максимальный из крутящих моментов ;

-крутящий момент при перегрузках(по циклограмме);

-по максимальным напряжениям изгиба

(41)

где -расчетные напряжения изгиба .

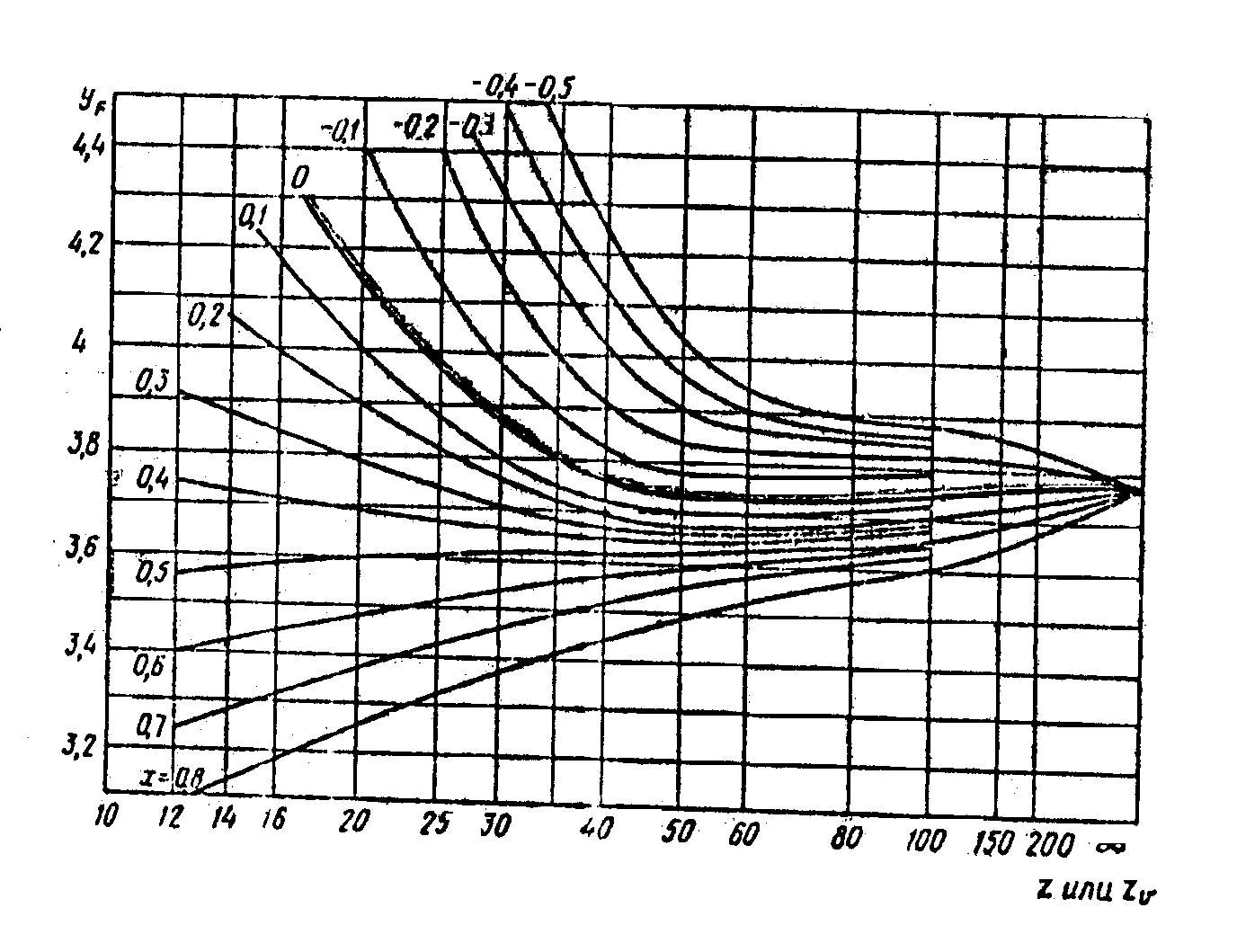

рис.2 Коэффициент формы зуба (для наружных зубьев)
