Додаток ф

а – плити довжиною 6 м;

б, в – плити довжиною 12 м

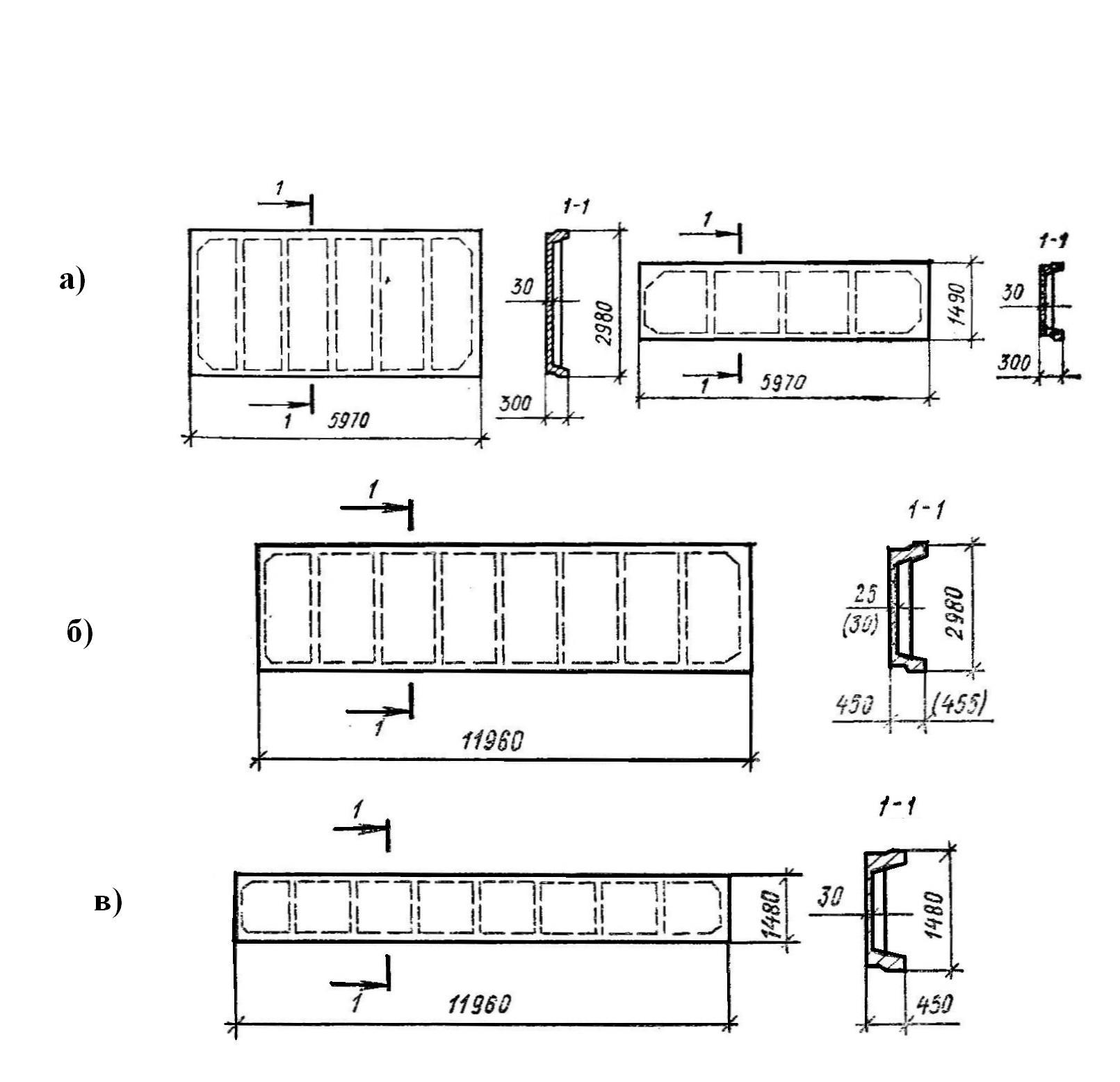

Рисунок Ф.1 – Залізобетонні плити покриття

Додаток х

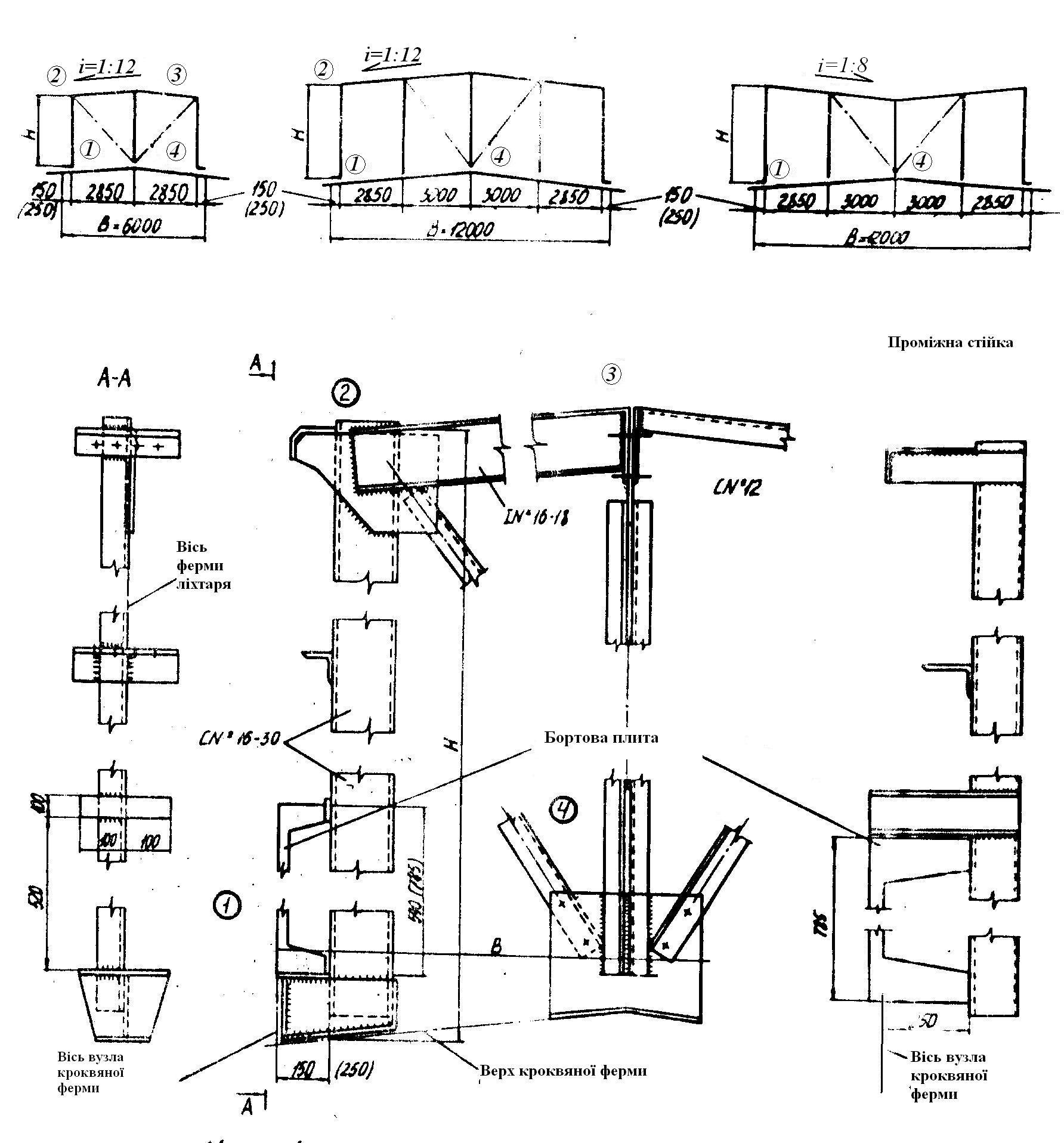

Рисунок Х.1 – Ферми світлоаераційних ліхтарів

Таблиця Х.1 – Показники ферм світлоаераційних ліхтарів

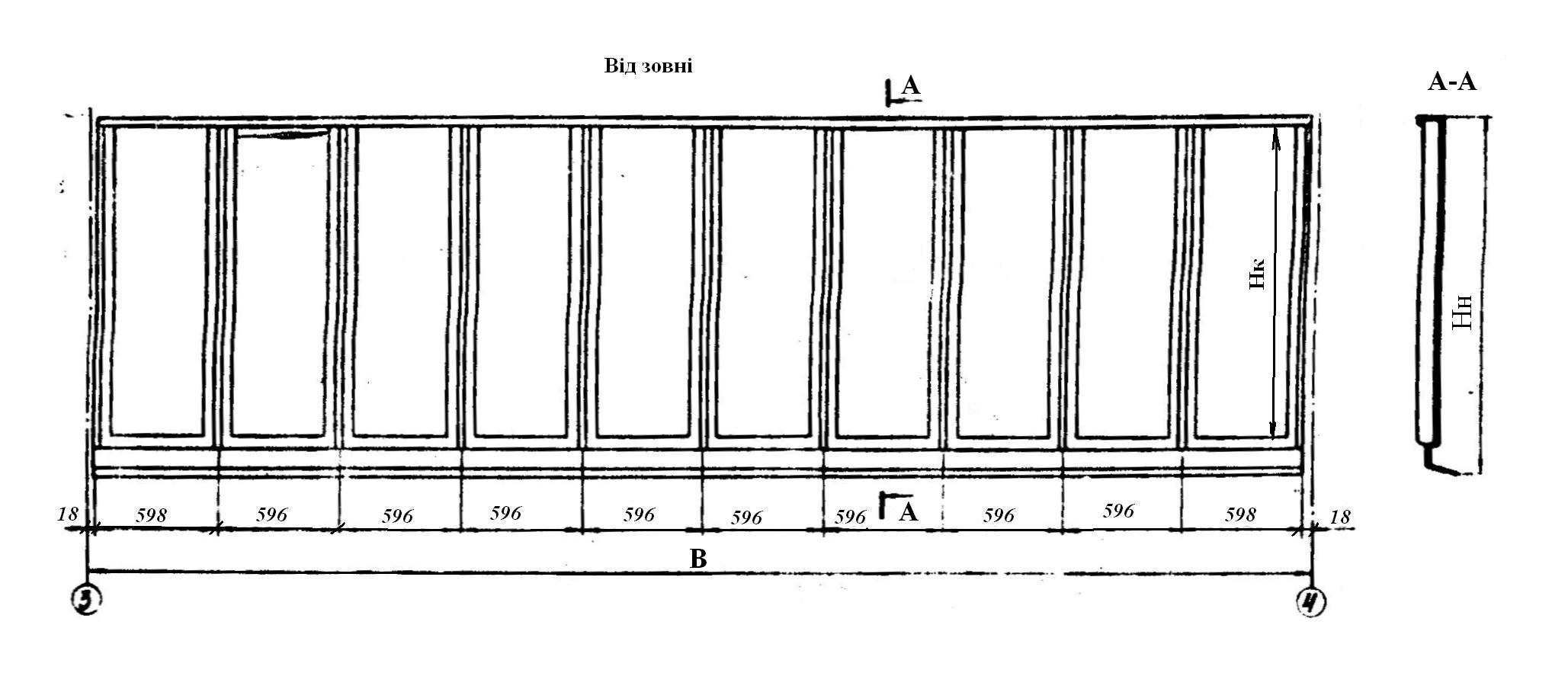

Рисунок Ц.1 – Віконні рами світлоаераційних ліхтарів

Таблиця Ц.1 – Показники віконних рам світлоаераційних ліхтарів

Таблиця Ш.1 – Норми питомих витрат технологічної електроенергії на виплавки металу на 1 тонну придатного литва

Види печей у цехах	Питомі витрати кВтгод/1т придатного литва
Фасоносталеволиварні цехи, печі ДСП: основні кислі (верхні значення – ДСП-1,5, нижні – ДСП- 25	1100 – 1300 1000 – 1200
Ливарні цехи ковкого чавуну, плавка дуплекс-процесом: вагранка – дугова піч вагранка – індукційна піч	240 – 300 160 – 200
Ливарні цехи сірого чавуну, печі ІЧТ	600 – 800
Ливарні цехи точного сталевого литва, індукційні печі підвищеної частоти	1500-1700
Ливарні цехи алюмінієвого литва: Індукційні тигельні печі Індукційні канальні печі	1200 – 1400 900 – 1100

Таблиця Ш.2 – Норми питомих витрат технологічної енергії на проведення термічної обробки на 1 т придатного литва

Види лиття і термічної обробки	Види печей	Питомі витрати кВтгод/1т придатного литва
Сірий чавун, старіння	Печі опору, штовхаючі	200 – 230
Ковкий чавун, відпал	Печі опору, штовхаючі	450 – 500
Сталь, нормалізація	Печі опору, конвеєрні	220 – 250
Алюмінієві сплави, гартування	Печі опору, штовхаючі	300 – 360
Алюмінієві сплави, старіння	Печі опору, шахтні, конвеєрні	135 - 150

Таблиця Ш.3 – Потужність електродвигунів обладнання ливарних цехів

Обладнання	Потужність ел.двигунів. кВт
Автоматична лінія безопочного формування КЛ2002	138
Автоматична лінія безопочного формування АЛ23714	261
Автоматична формувальна лінія в опоках 500х400 Л22821	39
те саме 800х700 КЛ 91265СМ	54
900х600 НЛ225	115
1100х750 Л450А	450
1600х1200 Л653	858
Кранбалка Q = 1 т	4,4
те саме Q = 2 т	5,7
Q = 3 т	9,0
Q = 5 т	14,4
Кран мостовий Q = 5 т	24,2
те саме Q = 10 т	29,2
Q = 15 т	40,2
Q = 20/5	72.5
Q = 30/5	94,0
Q = 50/10	141,5
Кран з магнітною шайбою Q = 5 т	24,0
Кран грейферний Q = 5 т	29,7

Таблиця Ш.4 – Питома потужність електроосвітлюваної площі

Вид приміщень	Питома потужність приладів, вт/м²
Виробничі	15 – 18
Складські	8 – 10
Побутові	8
