Лабораторна робота № 7
Створення ортофотоплана по одиночному знімку (стереопарі).
Мета роботи:
- створити ортофотоплан
Обладнання:
- фотограмметричний цифровий комплекс „Дельта”;
- програмне забезпечення для Windows 95/98 NT версія 5.0;
- данні попередньо виконаних лабораторних робіт: цифрова модель рельєфу
Сучасні програмні та апаратні комп’ютерні засоби дозволяють швидко та якісно виконувати деякі класичні фотограмметричні задачі, наприклад, геометричну корекцію та орторектифікацію аерофотознімків для отримання фотопланів місцевості.
Метод цифрової ортофотографії.
Цифрові ортофотографії - це растрові аерознімки, для яких засобами спеціального програмного забезпечення виконане корегування ортогональності. Така технологія вимагає спеціального математичного забезпечення для обробки зображень, вводу координат контрольних точок і наявності ЦМР на дану територію. Процедура корегування ортогональності усуває похибки, пов’язані з оптикою фотокамер, положенням літального апарату і рельєфу місцевості. Точність позиціонування на цифрових ортофотографіях залежить від точності ЦМР, вибору контрольних точок і розрізнюючої можливості растрового зображення.
Ортотрансформування являє собою перерахунок растрового зображення знімка в планову проекцію, для якого необхідна цифрова модель рельєфа, яка може бути представлена у вигляді :
-регулярної сітки,
- горизонталей,
- набора нерегулярних пікетів,
- контурів.
Програма використовує для інтерполяції висоти любу векторну інформацію, яка є на карті.
Ортофотоплан створюється в геодезичній розграфці з заданим масштабом і розрішенням.
Етапи створення:
На першому етапі створюється чистий растровий файл, який має геодезичну прив”язку.
Потім створюються границі растрових фрагментів, (використовуються стандартні засоби збору),
Виконується трансформування (перенос) растрових фрагментів з початкових знімків в створюваний ортофотоплан.
Ортотрансформування можна робити в автоматичному (пакетному) режимі або в ручному (пошаговому) режимі. В даній лабораторній роботі ортофотоплан буде створений в ручному (пошаговому) режимі.
Для створення робочої папки, в якій будуть створюватись TIF / DMF – файли використовуйте Сервис / Настройки / Главная (Delta / Orthos – папка по умовчанню).
Порядок виконання роботи:
1.Створюємо чистий растровий файл, який має геодезичну прив”язку.
Натискаємо Файл / Открить ( E / Images / Haninge ( або данні дає викладач))
При активізації цієї команди з”являється стандартне діалогове вікно відкриття файлів, з допомогою якого вибрати растровий файл формата TIF і BMP з растровим зображенням знімка в якому є цифрова модель рельєфа .

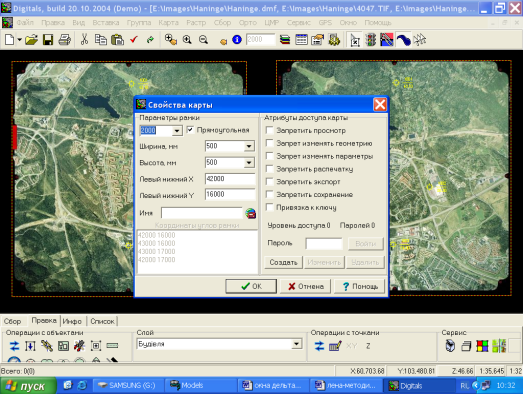

2. Задаємо масштаб і рамку створюваного ортофотоплана. Натискаємо Карта / Свойства.
Випадає таблиця Свойства карти.
В цю таблицю вводимо параметри рамки: (Данні дає викладач).
- ім.”я створюваного растрового файла,
- масштаб,
- розміри рамки на бумазі в міліметрах (ширину, висоту),
- помітьте фляжок Прямоугольная для задання прямокутної рамки,
- введіть геодезичні координати лівого нижнього кута рамки .
- координати кутів рамки масштабів 1:10 000 – 1:1 000 000 можуть бути вирахувані автоматично по номенклатурі листа. Для цього треба ввести значення номенклатури в поле Имя і натисніть кнопку ,
що поряд (вона визиває програму Geo.exe).
- атрибути доступа карти (дозволяють з допомогою системи паролів ограничити доступ до карти і її змін.
Натискаємо ОК.

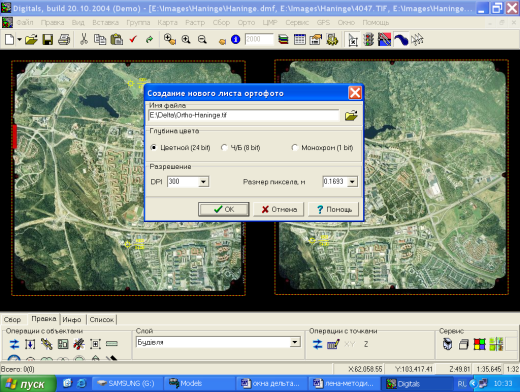

3. Створюємо чистий ортофотоплан на всю зону мозайки Орто / Создать.

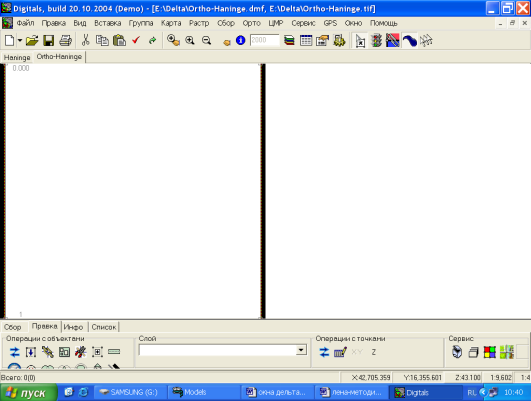

В результаті виконання команди створюється в другому вікні чистий ортофотоплан заданого розміру з заданим розрішенням.
4. Зберіть по растровим знімкам полігон, фрагмент мозайки з даного знімку (центральна зона). Також трансформувати можна весь знімок.
Проводити треба по дорогам або по іншим лініям зоображення, щоб замаскувати стики. При цьому необхідно помітити команду в розділі Орто / Совмещение по тону, щоб програма виконувала радіометричну корекцію кожного фрагмента при трансформуванні. Корекція забезпечує рівномірну безшовну мозаїку. Для корекції растрові фрагменти різних знімків повинні перекриватися.
Розмір растрового файла ортофотоплана не може перевищувати 4 Гб.
5. Потім треба помітити зібраний полігон і виконати його трансформування в чистий ортофотоплан, відкритий в другому вікні. Орто / Трансформувати.
Трансформування проводиться для фрагмента растрового зображення, який знаходиться в середині полігона.
Заповнення ортофотоплана відбувається поступово,(до повного заповнення ортофотоплана) відкривая різні растри , створюя по ним полігони і трансформуя їх.
Якщо створений ортофотоплан повністю лежить всередині одного знімка, то достатньо помітити рамку (рамка карти належить до службового слою і не може помічатись; для того щоб її помітити , треба змінити статус цього слою на Помечаемий в Менеджере слоїв) і активізувати команду Орто / Трансформувати.
В результаті весь ортофотоплан буде заповнен трансформованим зображенням.
