3. Опис комп’ютерної мережі

3.1 Скручена пара дротів

Цей тип кабелю є найдешевшим і найпоширенішим. Максимальна відстань передавання у ньому 1.5 – 2 км., максимальна швидкість – 1.2Гбіт/с. Тривалість поширення сигналу 8-12нс/м. Загасання сигналу12-28 Дб на 100м на частоті 10 МГц. Термін експлуатації– 2-6 років. Канал найдешевший в укладанні. Сьогодні вита пара є головним середовищем передавання в локальних мережах.

Розрізняють декілька типів скручених пар. Найрозповсюдженішою є нескерована. Вона найдешевша, але під час її експлуатації виникають проблеми з ЕМІ, крім того використовують фольговану та екранованускручені пари, а також їхні комбінації.

Залежно від ступеня електробезпеки в комп”ютерній мережі бувають кабелі зв”язку та слабкострумові кабелі. Сертифікацією кабелів займаються IEEE, EIA/TIA (Electronic Industry Assotiation), а в США- фірма UL (Underwriter Laboratories). Кабелі сертифікують щодо електричної безпеки та за технічними характеристиками.

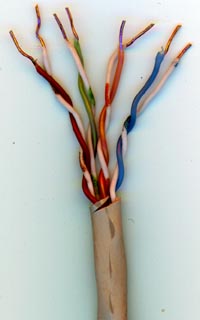

Рисунок 5. Скручена пара дротів.

За технічними параметрами кабелі поділяють на класи, або на категорії. Розрізняють сім категорій кабелю. До п”ятої категорії відносять кабель з частотою 100 МГц, та швидкістюю передавання 100 Мбіт/с.

У найбільш поширеного кабелю- скручнної пари (збір чотирьох неекранованих сручених пар з різним кроком скручення, поміщених в спільну оболочку) обмеження частотного діапазону зумовлено наявністю індуктивного і ємнісного зв’язку між парами дротів.Електромагнітна енергія не тільки створюється в з’єднаннях, але й відбивається внаслідок неоднорідного хвильового опору. Хвильовий опір таких кабелів складає 100 Ом ±15%. Шуми, зумовлені зростанням втрат, практично не враховувалися до того часу, поки не з’явилися протоколи з дуплексною передачою сигналів по всіх парах.

Багато спеціалістів вважають, що найбільш ефективним вирішенням проблеми електромагнітної сумісності є екрановані кабелі, оскільки екранування кожної пари кабелів дозволило б переступити межу 200 МГц, тобто 6 категорію.

3.2 Розетка

Розетка – це елемент фіксації роз’єму, який не приймає участі в передачі електромагнітної енергії, не відносяться до передавальних пристроїв і функціональним елементам СКС. Розетка представляє собою пластмасову коробочку з шурупом і двохсторонньою наклейкою для монтажу на стіну. Розетки встановлюють на стіні та іншій поверхності. В залежності від конструктивного виконання на розетці може бути від одного до двадцяти роз’ємів.

Рисунок 6. Розетка Сat.5.

3.3 Patch cord

Patch cord – це стежковий трос, тобто комунікаційний кабель. Служить для з’єднання багатоканального порта мережевого пристрою з роз’ємом на тильній стороні з’єднувальної панелі.

Patch cord-відрізок кабелю (не більше 5 метрів), скручена пара, із зжатими на цого кінцях вилками RJ-45, для підключення комп’ютера до мережевої розетки. Patch cord виготовляється з кабелю більш гнучкого і стійкішого ніж основний кабель (багатожилковий), щоб випадково не передавити і непережати йпго. Patch cord буває 3-ї і 5-ї категорій.

Провід Patch cord можна виготовити самостійно, встановивши на кінцях відрізків кабелю дві вилки RJ-45.

Рисунок 7. Вилка RG-45
