1.4 Топологія лом

Конфігурація з’єднання елементів в мережі (топологія) в більшості випадків визначає важливі характеристики мережі, як її надійність, виробничність, собівартість, захищеність і т. д. Одним із підходів до класифікації топології ЛОМ являється виділення двох основних класів топології: широкоінформуючий і послідовний.

В широкоінформуючих конфігураціях кожний персональний компютер передає сигнали які можуть бути сприняті іншими комп’ютерами. До таких конфігурацій відносяться топології “загальна шина”, “дерево”, “зірка з пасивним центром “. Мережа типу “зірка з пасивним центром “можна розглядати, як різновидність “дерева”, маючи корінь з відповідним до кожного підключення пристрою.

У випадку топології “зірка” кожен компютер через спеціальний мережний адаптер підключається окремим кабелем до центрального вузла. Центральним вузлом пасивний з’єднувач або активний повторювач.

1.5 Топологія зірка

Концепція топології мережі у виді зірки прийшла з області великих ЕОМ, у якій головна машина одержує й обробляє всі дані з периферійних пристроїв як активний вузол обробки даних. Цей принцип застосовується в системах передачі даних, наприклад, в електронній пошті RELCOM. Вся інформація між двома периферійними робітниками місцями проходить через центральний вузол обчислювальної мережі.

Пропускна здатність мережі визначається обчислювальною потужністю вузла і гарантується для кожної робочої станції. Колізій (зіткнень) даних не виникає.

Кабельне з'єднання просте, тому що кожна робоча станція зв'язана з вузлом. Витрати на прокладку кабелів високі, особливо коли центральний

вузол географічно розташований не в центрі топології.

Рисунок 3. Зображення зіркової топології

При розширенні обчислювальних мереж не можуть бути використані раніше виконані кабельні зв'язки: до нового робочого місця необхідно прокладати окремий кабель з центра мережі.

Топологія у виді зірки є найбільш швидкодіючою з усіх топологій обчислювальних мереж, оскільки передача даних між робочими станціями проходить через центральний вузол (при його гарній продуктивності) по окремих лініях, використовуваним тільки цими робітниками станціями. Частота запитів передачі інформації від однієї станції до іншої невисока в порівнянні з досягається в інших топологіях.

Продуктивність обчислювальної мережі в першу чергу залежить від потужності центрального файлового сервера. Він може бути вузьким місцем обчислювальної мережі. У випадку виходу з ладу центрального вузла порушується робота всієї мережі.

Центральний вузол керування - файловий сервер може реалізувати оптимальний механізм захисту проти несанкціонованого доступу до інформації. Вся обчислювальна мережа може керуватися з її центра.

Недоліки: пошкодження кабельної системи хоча б в одному місці паралізує всю мережу; підключення нової станції вимагає тимчасового вимкнення мережі.

1.6 Стандарт 10 Base-t

Технологія 10 Base-T була стандартизована тільки в 1990р. (стандарт ІЕЕЕ 802.3). 10 Base-T передбачае побудову ЛОМ шляхом використання кабельних сегментів для створення точених каналів зв’язку (point – to – point links). Таким чином основною топологією стає вже не „шина”, як в 10 Base-5 та 10 Base-2, а „зірка”. Геометричні розміри мереж, побудованих по варіанту 10 Base-T також залежать від затухання сигналу в передаючому середовищі і від часу розповсюдження сигналу. Справа в тому, що визначивши інший тип кабеля, конектори та іншу топологію мережі, 10 Base-T залишається тим самим Ethernet-ом (в логічному розумінні) і 10 Base-5. В логічному розумінні, концентратор – HUB це просто сегмент коаксіального кабеля з технології 10 Base-5 або 10 Base-2.

Правила застосування технології 10 Base-T:

1. мережа стандарту 10 Base-T може містити максимум чотири концентратора.

2. комп’ютери підключаються до концентраторів з допомогою UTP (STP) кабеля категорії 3,4 або 5.

3. підключення комп’ютерів до концентраторів відбувається з допомогою конекторів RG – 45 і кабелів „прямого підключення”.

4. максимальна довжина UTP сегмента – 100м.

5. зєднання концентраторів між собою здійснюється за допомогою кабелів „перехресного сполучення” або, при використанні Up-Link-портів – за допомогою кабелів пряпого сполучення.

6. максимальна кількість комп’ютерів, підключених до всіх концентраторів ЛВС – 1024.

7. мінімальна довжина кабельного сегмента – 2,5м.

8. максимальна загальна довжина мережі – 500м.

Най простіший варіант мережі, побудованої на технології 10 Base-T – мережа з одним концентратором. Найбільш розповсюджені малопотужні концентратори мають 8 портів. З їх допомогою можна організувати мережу малого офіса, яка не буде сильно рости і не потребує мереженого адміністрування. Це ж рішення підходить і для територіально зосереджених мереж ( в межах декількох суміжних приміщень).

2.Розрахункова частина

2.1 План офісу

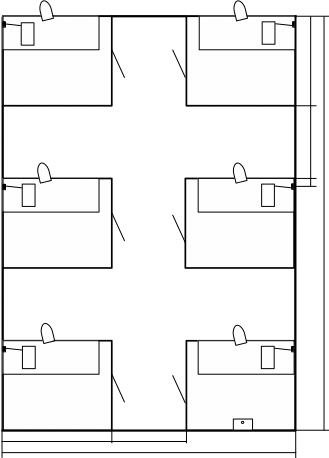

Рисунок 4. План офісу

Елементи мережі:

1. Розетка

2. Пластиковий короб

3. Patch cord

4. Кабель – скручена пара дротів

5. Концентратор

6. Блок безперебійного живлення

2.2 Розрахунок мережі

Складаемо таблицю елементів, які використовуються для побудови мережі з зазначенням їх вартості.

Найменування	Од. виміру	Вартість одиниці ($)		Кількість	Вартість
SURECOM PCI Et.Adapter 10/100Mbps	шт		12,1	6	72,6
SURECOM HUB (8Ports RJ-45,BNC)	шт		22,4	1	22,4
КАБЕЛЬ (скручена пара дротів)	м		0,25	52	13
Розетка 1-портова RJ-45	шт		2,7	12	32,4
Пластиковий короб	м		2	52	104
Патч-корд CAT 5 UTP w/RJ45, 0,5m	шт		0,75	12	19
Сума					263,4
