Зеркальный вариант

С целью оптимизации компоновки производственных площадей и повышения производительности работы оператора предлагается вариант всей линии с системами управления, расположенными с правой стороны по направлению движения картона. Таким образом, две производственные линии можно расположить параллельно друг другу, что позволит повысить производительность в расчете на квадратный метр площади пола.

Возможности
Sheet size		мин.	520  x  600 mm
		макс.	1'300  x  1'700 mm
Скорость (2)			8'000 s/h
Печать
Printing size		макс.	1'285  x  1'700 mm
Толщина печатной формы			3 - 8 mm
Printing & Converting
Количество печатных секций			1 - 8

F&K 30SIX - флексографская печатная машина - высококачественная флексопечать для длинных тиражей.

Рис. 46. F&K 30SIX

Для предприятий, специализирующихся на печати крупнотиражной продукции, 8- или 10-красочные модели 30SIX станут идеальным решением, позволяющим организовать наиболее эффективное производство. Способные печатать на пленке, алюминиевой фольге, бумаге и нетканых материалах в широком диапазоне натяжения полотна, модели 30SIX годятся для выпуска продукции, востребованной на всевозможных рынках, — от продуктов питания и кормов для домашних животных до санитарно-гигиенических и моющих средств.

С 10-красочной печатью, рабочей шириной до 2'300 мм (90.5"), длиной оттиска до 1'350 мм (53.1") и скоростью до 1'000 м/мин (3'281 футов в минуту) 30SIX сочетает в себе беспрецедентную производительность с высочайшим качеством печати даже на самых высоких рабочих скоростях. Это позволит как повысить прибыльность за счет выполнения крупнотиражных работ, так и удовлетворить наиболее жесткие требования клиентов — не только в плане качества, но и по срокам выполнения заказов. Несмотря на беспрецедентные показатели скорости и рабочей ширины, модели серии FP 36 способны печатать даже на тончайших материалах, что позволяет еще больше повысить рентабельность за счет снижения затрат на сырье.

Электрические и механические системы и модули 30SIX разработаны в точном соответствии с требованиями, предъявляемыми технологией высокоскоростной широкорулонной печати. Среди основных технических новшеств — сервоприводы и система наката краски с водяным охлаждением, анилоксы из углепластика для оптимального переноса краски, а также специальные направляющие валы с чрезвычайно низким моментом инерции для точной проводки и контроля натяжения полотна.

Возможные отрасли применения:

• Упаковка – гибкие материалы.

• Производство этикеток.

• Производство мешков и пакетов.

• Табачная промышленность.

Основные обрабатываемые материалы:

• Бумага.

• Картон.

• Облицовочный картон.

• Пленки.

• Алюминиевая фольга.

• Ламинаты.

• Нетканые материалы.

Печать

Консольная система смены гильз и цилиндров для быстрой переналадки

Рис. 47. Смена гильз и цилиндров

Легкие цилиндры из углепластика сочетают в себе преимущества высочайшей жесткости, необходимой для качественной печати, и простоты в обращении. Система Access позволяет настраивать следующую работу во время печати тиража.

Точная регулировка натиска и приводки

Рис. 48. Регулировка натиска и приводки

Точность регулировки для высочайшего качества печати благодаря сервоприводной технологии и продуманной механике: портативный пульт управления обеспечивает возможность регулировки печатных секций с разрешением 1.0 микрон (0.00004") и приводки с разрешением 0.01 мм (0.0004").

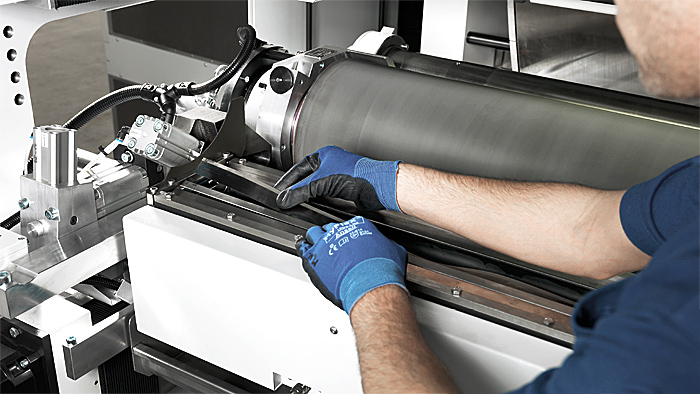

Ракельная камера

Рис. 49. Ракельная камера

Быстроразъемный пневматический механизм делает замену изношенных ракельных ножей секундным делом. Анилоксы из углевпластика обеспечивают равномерный перенос краски по всей рабочей ширине даже на самых высоких скоростях печати.

Сушка

Высокопроизводительная система сушки

Рис. 50. Система сушки

В стандартную комплектацию модели 30SIX входит двухконтурная система сушки. Большие диаметры воздуховодов обеспечивают движение значительных объемов воздуха, что гарантирует полное высыхание краски даже на самых высоких скоростях печати. Для экономии электроэнергии в обоих контурах сушки используется рециркуляция воздуха. [5]

Возможности
Ширина полотна		макс.	2'350 mm
Скорость (1)			500 - 1'000 m/min
Печать
Ширина запечатки			max. 2300 mm
