Печать Контроль продукции

Лоток для контрольных листов во время производства и отбраковка листов, в которых система Registron® обнаружила ошибки приводки.

Выталкиватель листов

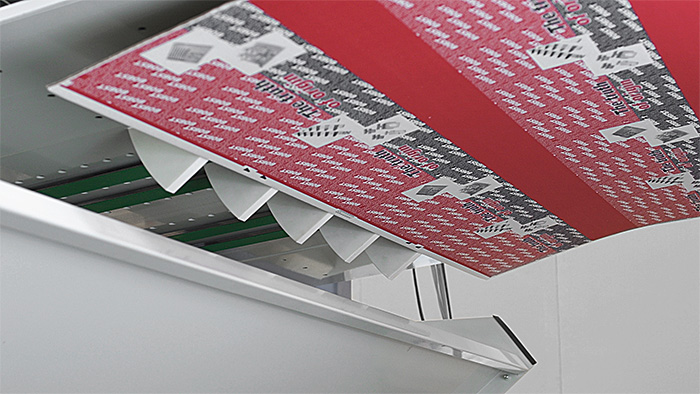

Рис. 38. Выталкиватель листов

Позволяет оператору извлечь один или несколько листов для визуального контроля качества.

Сушка

Рис. 39. Сушилка

Сушилки для быстрой фиксации цветов. УФ-система Duo-Technik UV, или система подачи горячего воздуха, гарантирует высыхание краски между нанесением различных цветов, исключая смазывание (по специальному заказу).

Контроль качества

Рис. 40. Система iQ300

Система iQ300 гарантирует полное соответствие продукции заданным стандартам качества, экономию времени, уменьшение отходов и исключает возвраты заказов. Система iQ300 выявляет даже изменения эффекта волнистости картона.

Контроль приводки

Корректировка длины печати

Рис. 41. Корректировка длины печати

Размер печати каждым цветом регулируется по длине (коррекция ± 3%). Это обеспечивает приводку между цветами и приводку между печатью и высечкой.

Устройство приводки края листа

Рис. 42. Устройство приводки края листа

Превосходное устройство привода края листа первого модуля. Фотоэлемент в устройстве подачи определяет положение переднего края листа, чтобы печатная машина могла наносить первый цвет точно в требуемом месте.

Управляющий терминал

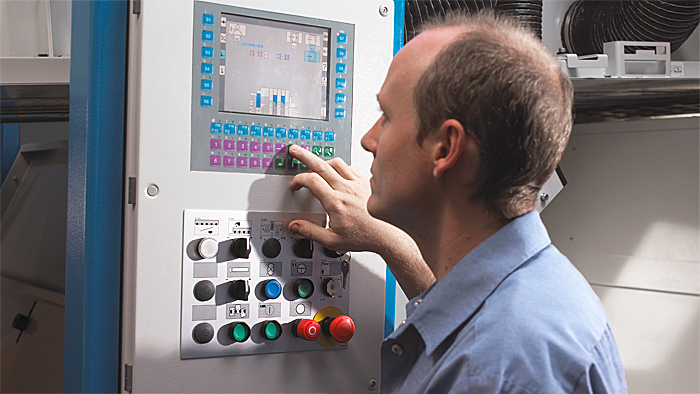

Рис. 43. Устройство CUBE

Устройство CUBE (Control Unit BOBST Electronic) управляет всеми функциями машины и позволяет с высокой точностью настраивать приводку печати. Поворот каждого модуля печати может независимо индексироваться после запрограммированного останова. Эта возможность гарантирует, что после смены печатной формы или смывания краски будет соблюдена приводка с первого листа.

Операции на выходе машины

Непрерывный выклад

Рис. 44. Непрерывный выклад

Это устройство в составе машины обеспечивает идеальный выклад пачек отпечатанных листов высотой до 2'150 мм и оснащено системами автоматической смены пачки и непрерывной работы.

Возможности
Sheet size		мин.	520  x  600 mm
		макс.	1'300  x  2'100 mm
Скорость			10'000 s/h
Печать
Printing size		макс.	1'280  x  2'100 mm
Толщина печатной формы			3 - 8 mm
Printing & Converting
Количество печатных секций			1 - 8

Masterflex - l 1.7 - флексографская печатная машина

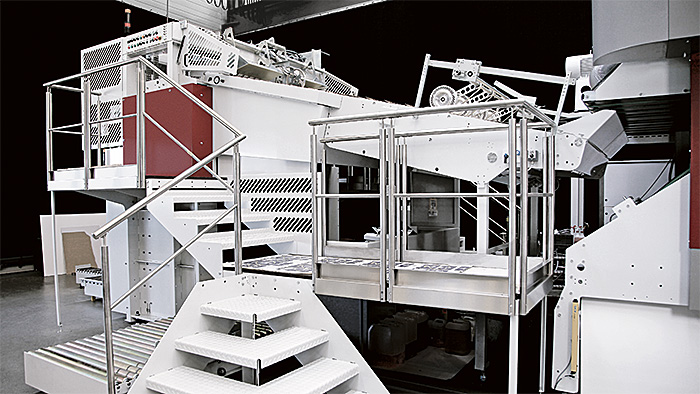

Рис. 45. Masterflex – L 1.7

Печать и высекание за один проход — это исключительно продуктивный подход к производству продукции из гофрированного картона, именно поэтому была разработана флексографская печатная машина MASTERFLEX-L, специально предназначенная для поточного производства.

Благодаря самонакладу, исключающему сминание, вакуумной транспортировке, независимым приводам и механизированной поправке на погрешность машина MASTERFLEX-L неизменно обеспечивает превосходное качество печати от тиража к тиражу. В тоже время машина MASTERFLEX-L обладает высокой производительностью за счет переналадки в процессе работы, усовершенствованной системы наката краски и быстрой замены анилоксовых валов.

Машина MASTERFLEX-L поставляется в двух типоразмерах, может комплектоваться максимум 8 цветовыми модулями и, при желании, может быть установлена автономно. Независимо от способа установки, машина MASTERFLEX-L работает исключительно быстро, позволяя обрабатывать до 10'000 листов в час. Новаторские решения, примененные в машине MASTERFLEX-L, обеспечивают высокое качество печати в линию на высокой скорости.

Возможные отрасли применения

• Упаковка – гофрокартон

Основные обрабатываемые материалы:

• Тяжелый (сплошной) картон.

• Гофрированный картон.

Конструкция машины
