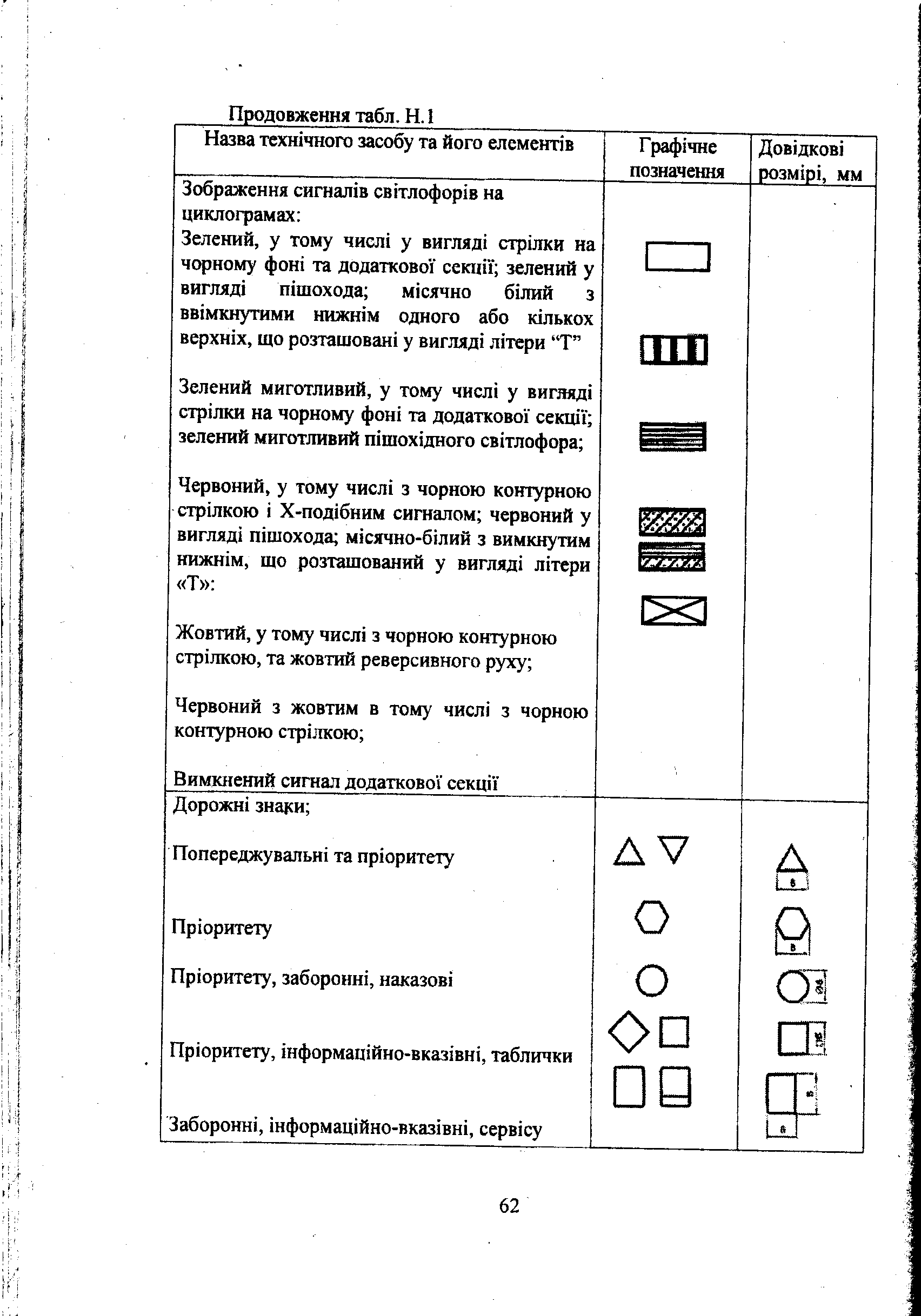

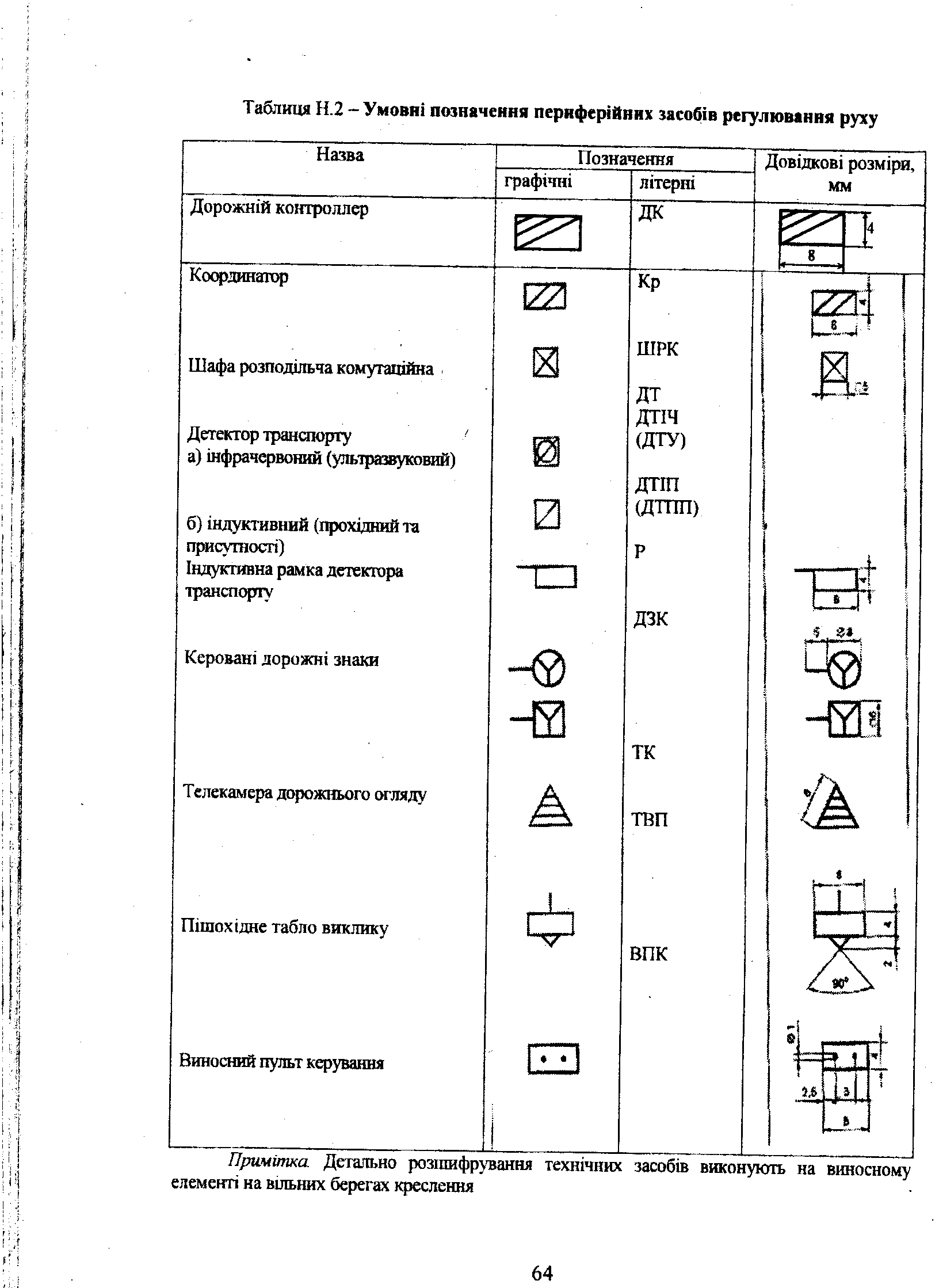

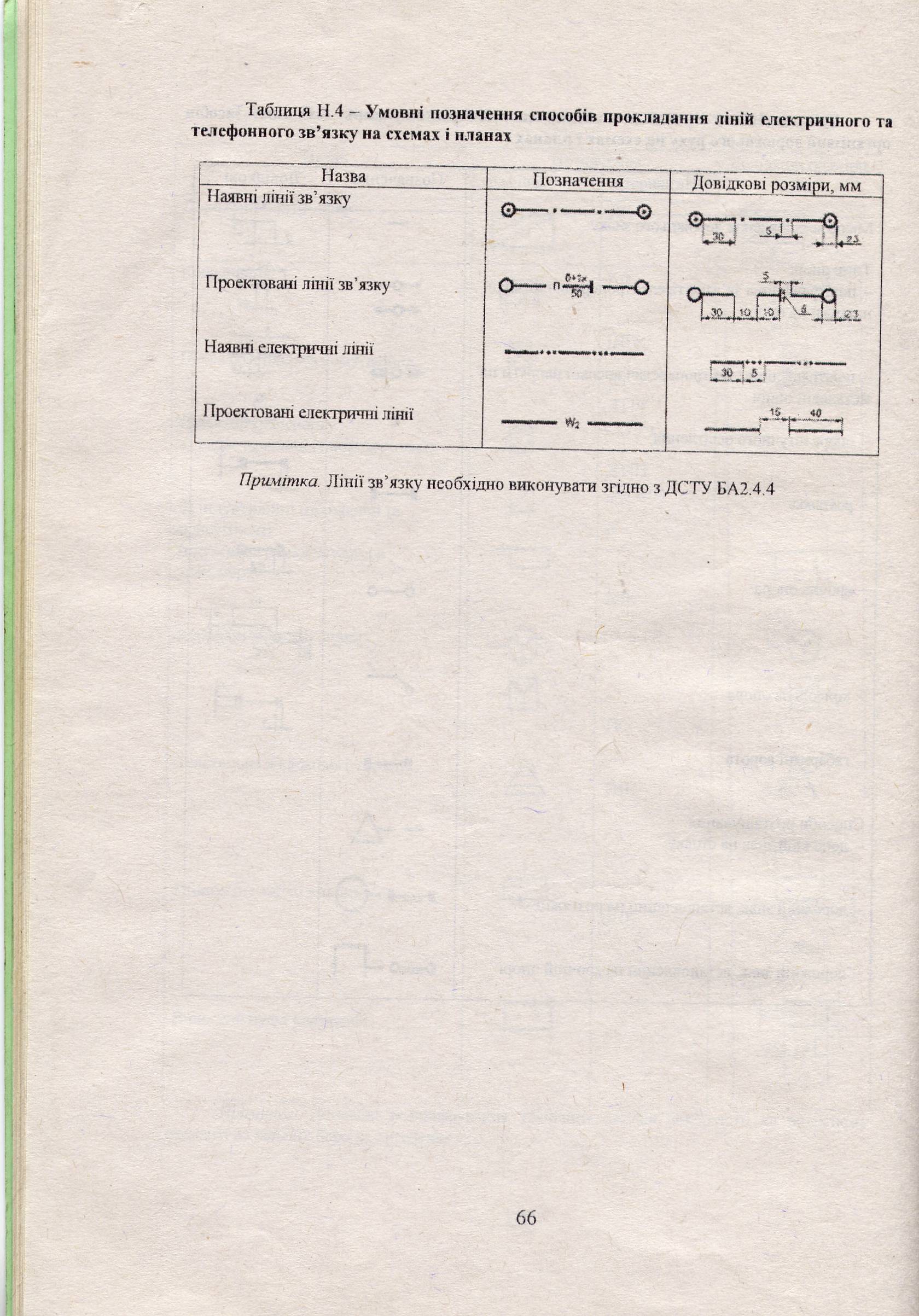

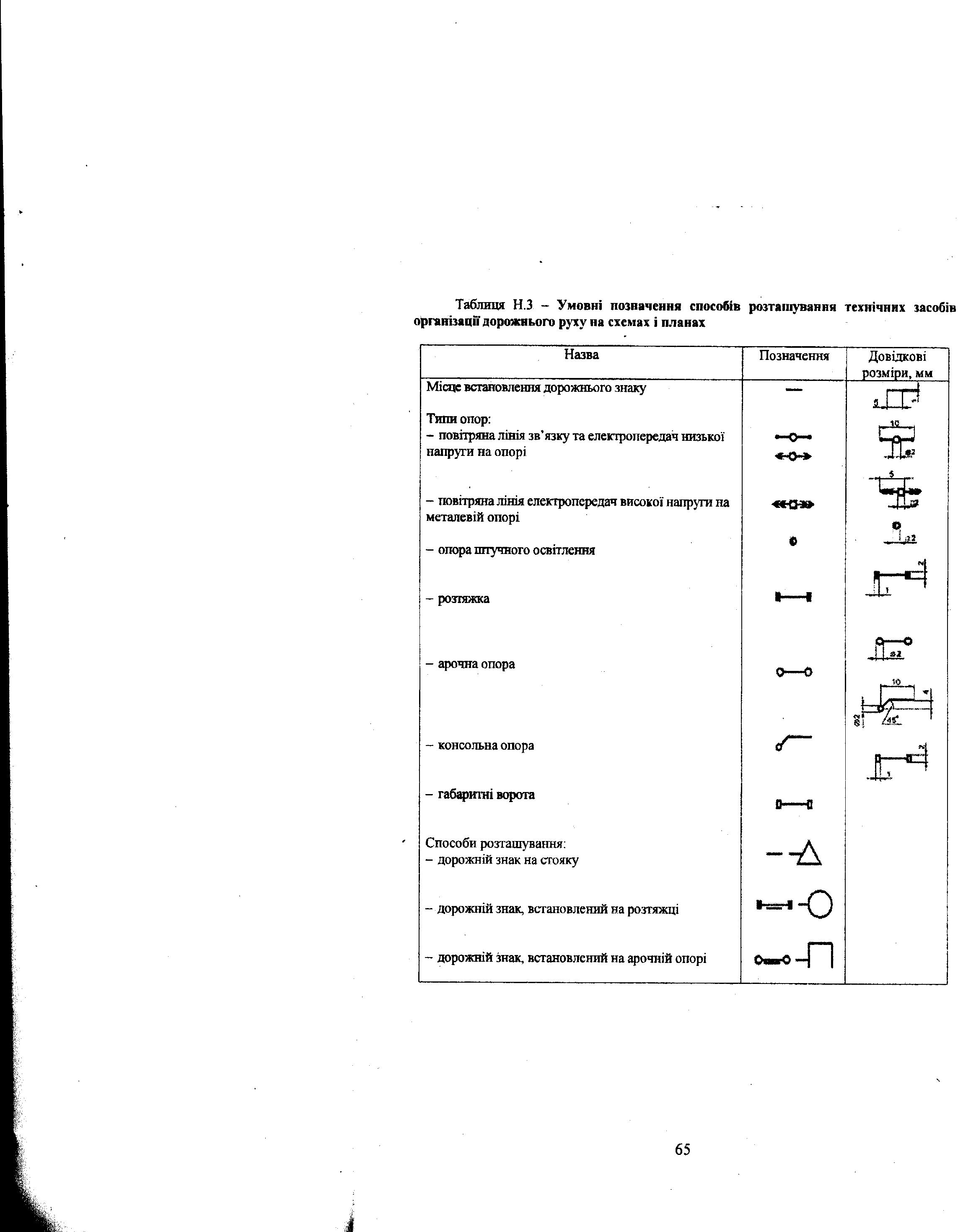

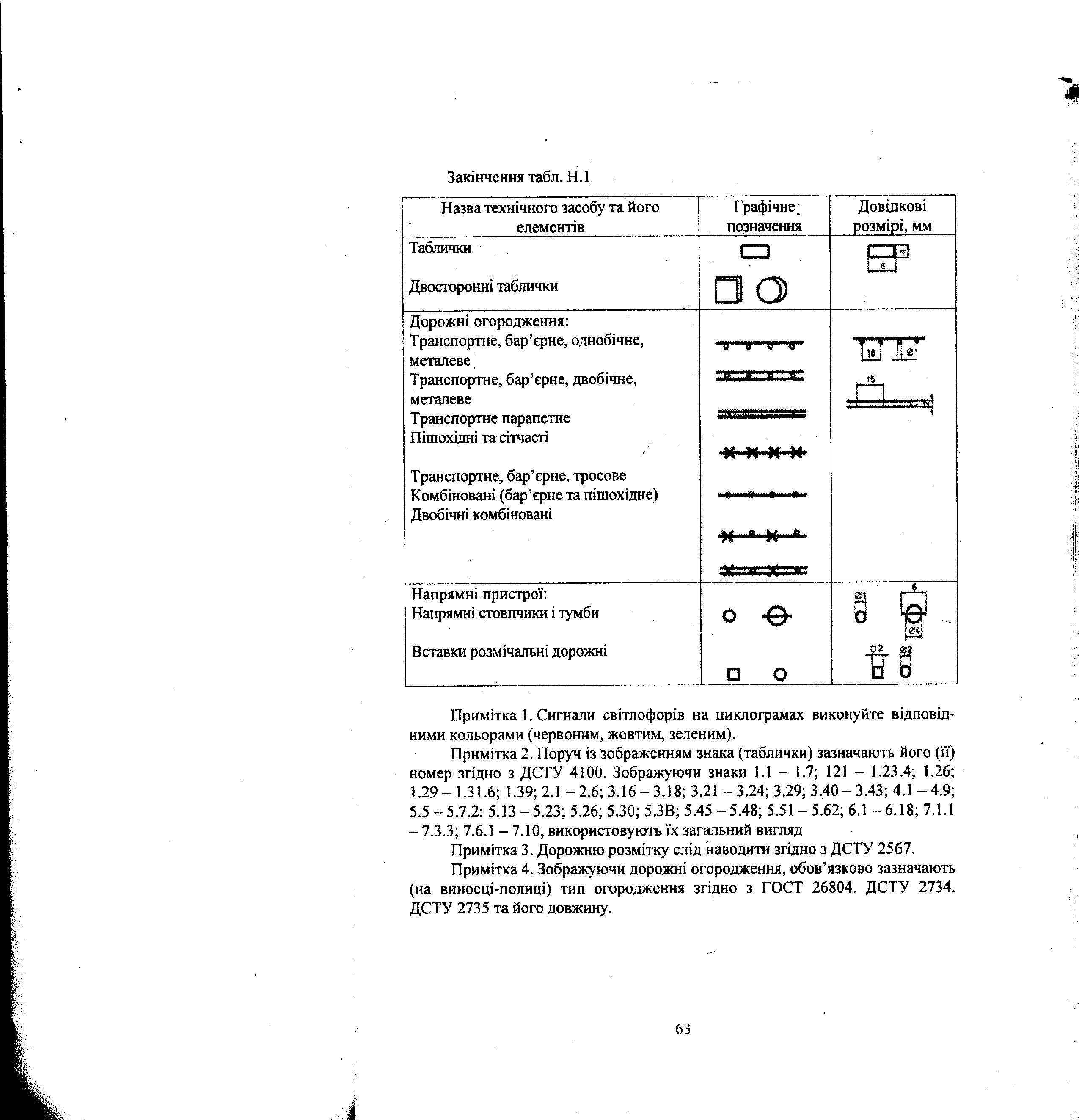

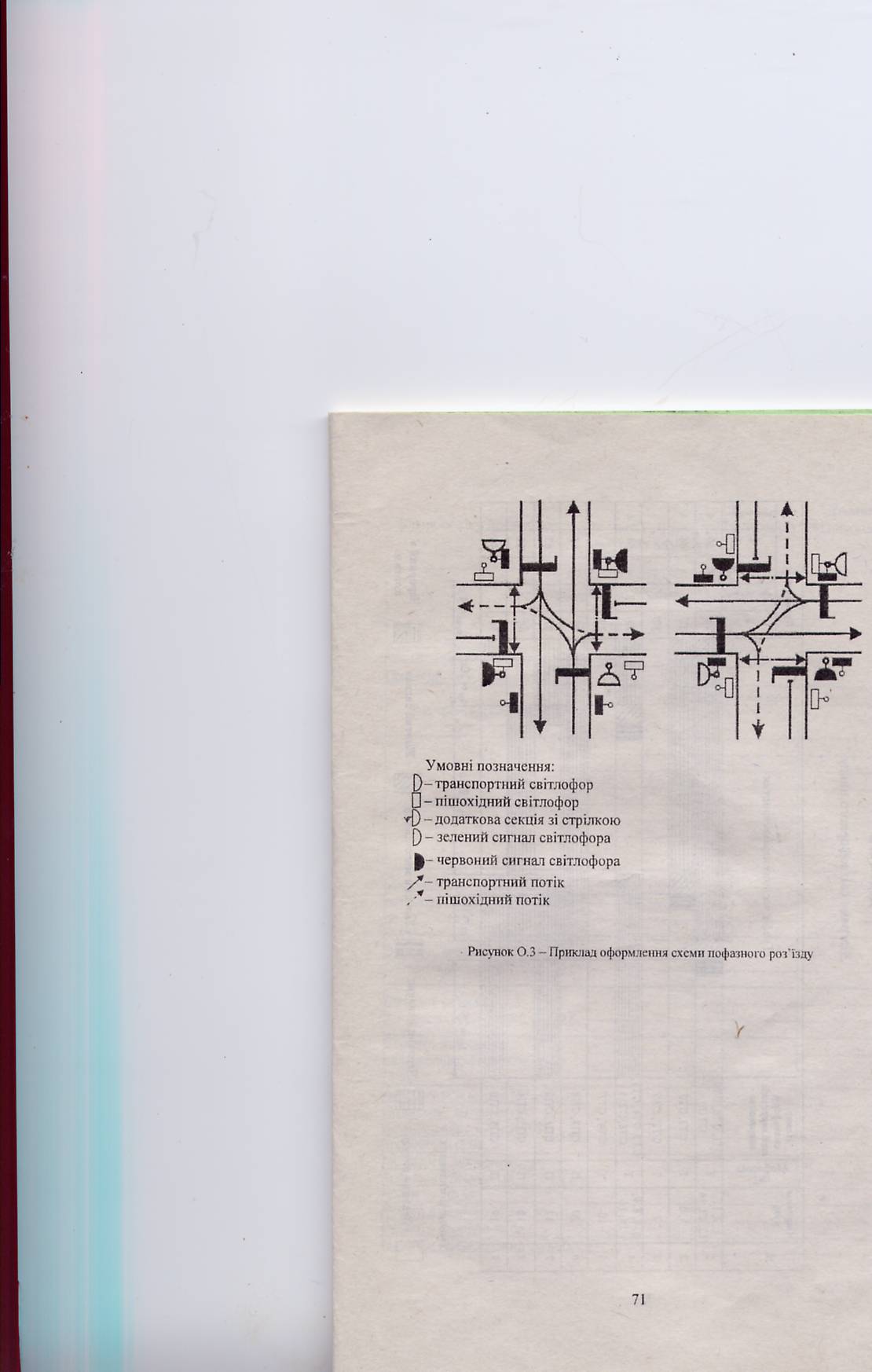

Додаток для організаторів. Додаток н

Додаток Б

Основний надпис на аркушах комплекту робочих креслень для організаторів і дорожників.

	10 10		10 10		15	10		120
10								1
15								2
5	6 6		7		8	9		3		Стадія	Аркуш		Аркушів
10	10		11		12	13				26
15	14		15		16	17		4		5
	18		19		20	21
	22		23		24	25
							70		15			15	20

Вказівки щодо заповнення основного надпису:

Графа 1 – шифр об’єкта;

Графа 2 – транспорт і транспортна інфраструктура;

Графа 3 – найменування обєкта;

Графа 4 – найменування креслення;

Графа 5 – назва технікуму;

Графа 6 – розробив;

Графа 10 – перевірив;

Графа 14 – керівник;

Графа 18 – нормоконтроль;

Графа 22 - затвердив;

Графи 7, 11, 15, 19, 23 – прізвища;

Графи – 8, 12, 16, 20, 24 - підписи;

Графи 9, 13, 17, 21, 25 – дата і рік;

Графа 26 – стадія проектування.

Приклади заповнення штампів для організаторів:

На дипломне проектування ОДР

						ПД.5.07010101.04.02.03
						Організація дорожнього руху на перехресті вул.Пушкіна – вул.Фрунзе
Змін.	Кільк	Арк.	№док	Підпис	Дата
Розробив						Транспорт і транспортна	Стадія	Аркуш	Аркушів
Перевірив						інфраструктура	ПД	3	4
Керівник

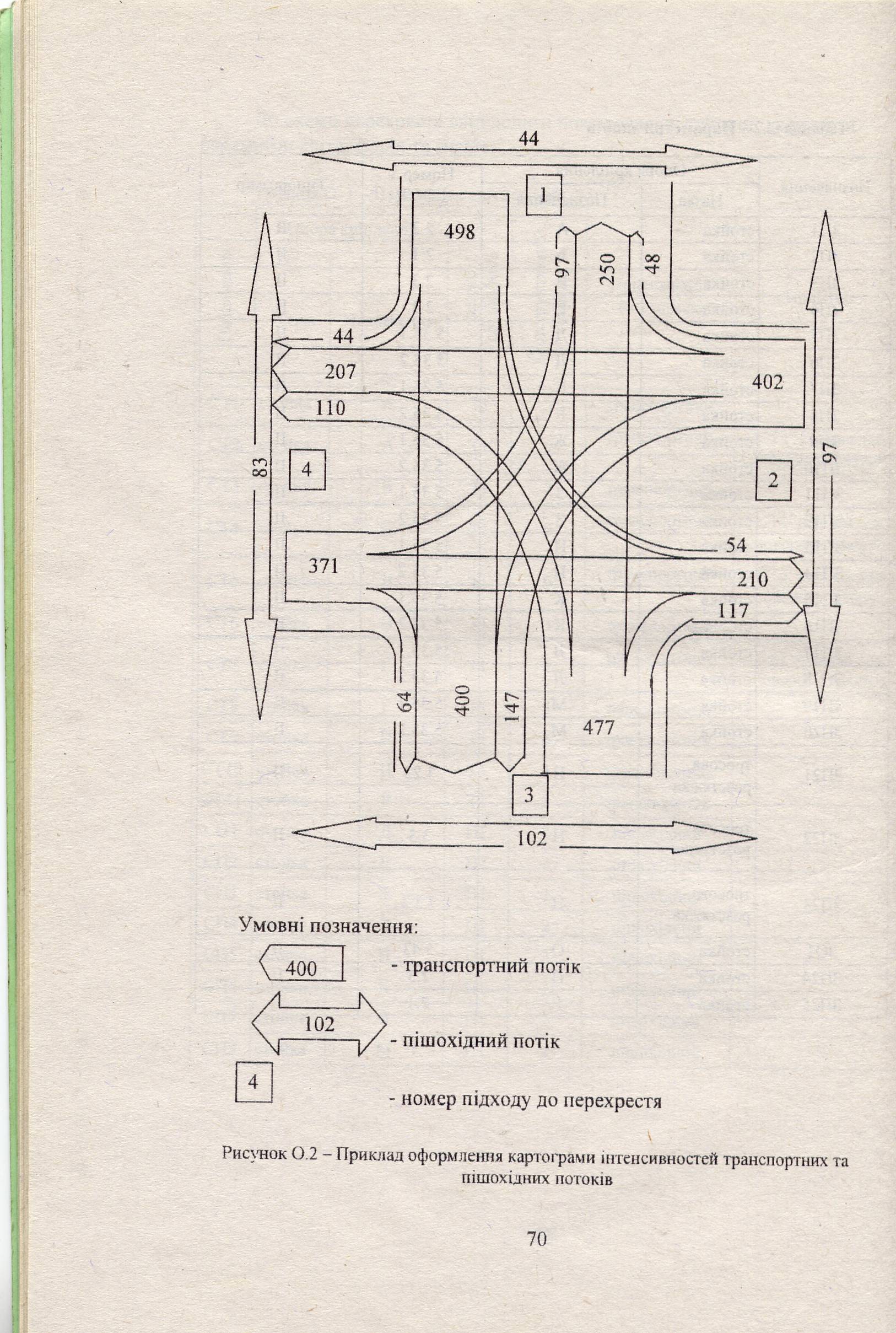

						Цифрограма транспортного потоку Схема конфліктних точок Схема ДТП на прехресті.	ПБТТБ група 41 - О
Н.контр.
Затверд.

На курсове проектування по ОДР

						КП.5.07010101.04.02.03
						Організація дорожнього руху на перехресті вул.Зіньківська – вул.Жовтнева
Змін.	Кільк	Арк.	№док	Підпис	Дата
Розробив						Транспорт і транспортна інфраструктура	Стадія	Аркуш	Аркушів
Перевірив							ПК	3	3
Керівник

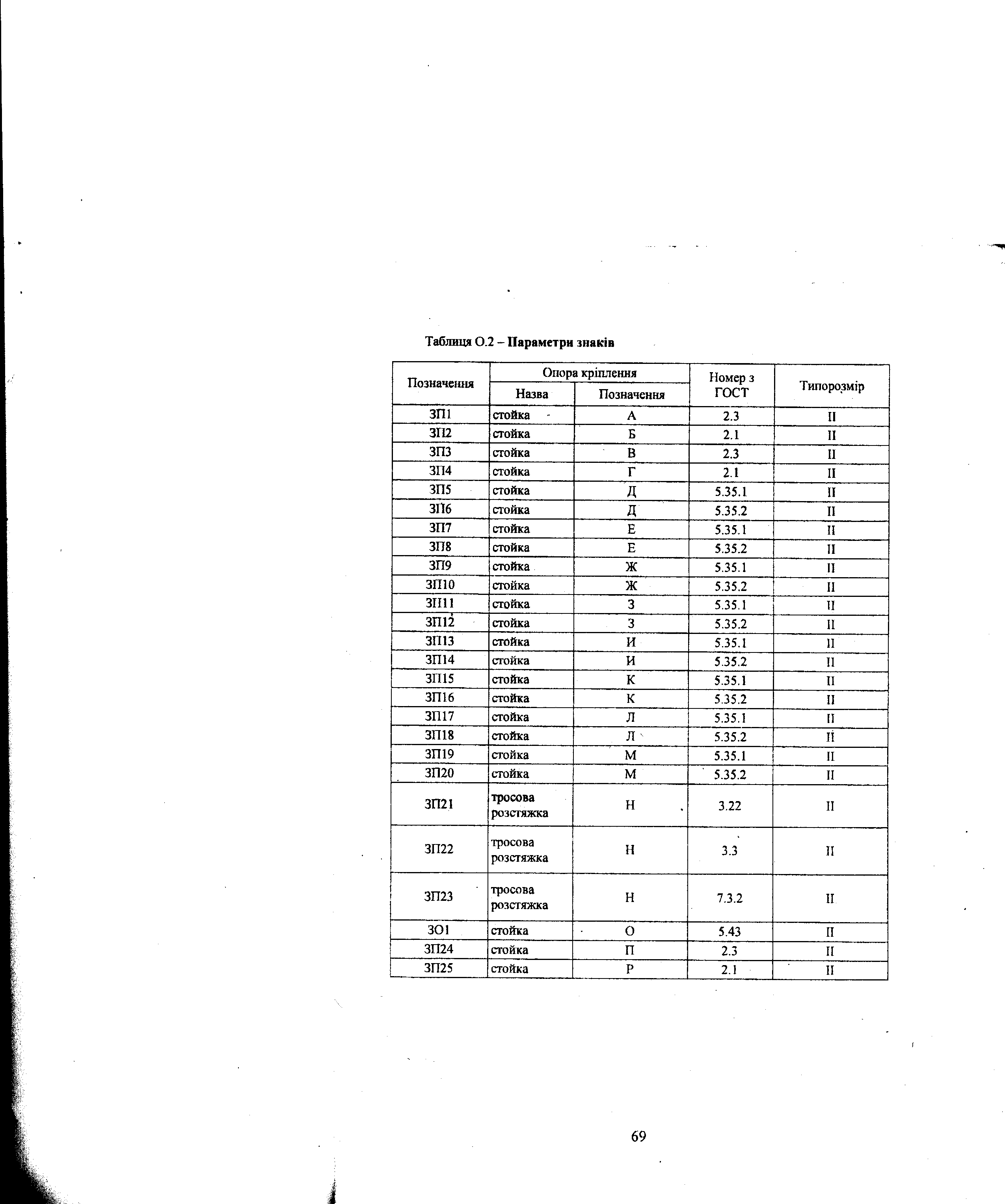

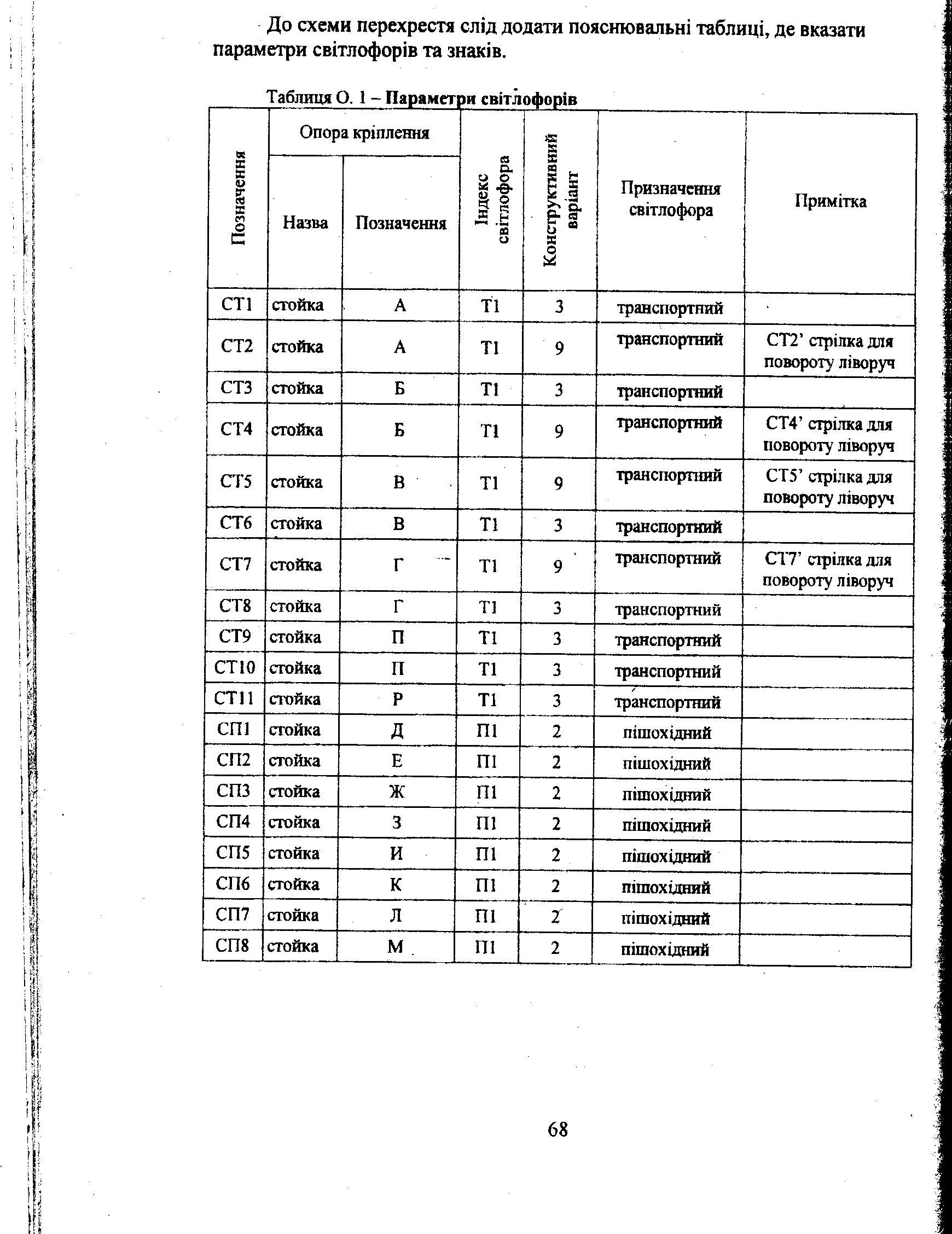

						Схема ОДР М 1:500	ПБТТБ група 31 - О
Н.контр.
Затверд.

На курсове проектування по ТЕВ автомобільних доріг

						КП.5.07010101.04.02.03
						Комплексна оцінка ТЕВ ділянки автомобільної дороги
Змін.	Кільк	Арк.	№док	Підпис	Дата
Розробив						Транспорт і транспортна інфраструктура	Стадія	Аркуш	Аркушів
Перевірив							ПК	3
Керівник
						Графік пропускної здатності	ПБТТБ група 21 - О
Н.контр.
Затверд.

1 – шифр проекта:

де ПД – проект дипломний;

ПК – проект курсовий;

5.070.10101 – код спеціальності;

04 – номер згідно приказу на дипломне проектування і номер по списку

навчального журналу при курсовому проектуванні;

02 – код графічної частини;

03 – номер креслення згідно виданого завдання.

Додаток В

Основний надпис для текстових документів

(перший аркуш)

		10	10	10	10	15	10	120
5												15
									(1)
		Змін	Кільк	Арк	№док	Підпис	Дата
									Стадія	Аркуш	Аркушів	5
		(10)		(11)		(12)	(13)		(6)	(7)	(8)	5
								(5)				15
										(9)
									15	15	20

Вказівки щодо заповнення основного надпису:

Графа 1 – шифр об’єкта;

Графа 5 – найменування виробу і (або) найменування документа;

Графа 6 – умовне позначення стадії;

Графа 7 – порядковий номер аркуша;

Графа 8 – загальна кількість аркушів документа;

Графа 9 – найменування організації, яка розробила документ;

Графа 10 – характер роботи (розробив, перевірив, нормоконтроль,

затвердив);

Графи 11-13 – прізвища і підпис осіб, які указані у графі 10, і дата

підписання.

Приклад заповнення штампу:

						ПД.5.07010101.04.01.ПЗ
Змін	Кільк	Арк.	№док	Підпис	Дата
Розробив						Розрахунково-пояснювальна записка	Стадія	Аркуш	Аркушів
Перевірив							ПД
Керівник							ПБТТБ група ....-0
Н.контроль
Затвердив

1 – шифр проекта;

де ПД – проект дипломний або ПК – проект курсовий;

5.070.10101 – код спеціальності;

04 – номер згідно приказу на дипломне проектування або номер по

списку навчального журналу при курсовому проектуванні;

01 – код пояснювальної записки;

ПЗ – пояснювальна записка.
