Структура условного обозначения реле

РТЛ X XXX X X 4 С

1 2 3 4 5 6 7

1. - обозначение серии;

2. - цифра, обозначающая номинальный ток реле:

1. - 25 А;

2. - 80 А;

3 - цифра, обозначающая исполнение по току несрабатывания;

4 - буква М, обозначающая исполнение реле со степенью защиты контактных зажимов Э по ГОСТ 14255-69; отсутствие буквы означает исполнение реле со степенью защиты контактных зажимов IP00;

5 - буква, характеризующая климатическое исполнение по ГОСТ 15150-69;

6 - цифра, характеризующая категорию размещения по ГОСТ 15150-69;

7 - буква, обозначающая наличие одного размыкающего контакта; отсутствие буквы означает исполнение реле с одним размыкающим и одним замыкающим контактами.

Реле ТРН-10 и ТРН-25 электротепловые двухполюсные с температурной компенсацией предназначены для защиты электрических установок от перегрузок в длительном режиме работы.

Реле имеет только ручной возврат. При срабатывании реле возврат можно осуществлять через 2 минуты.

Реле имеют один размыкающий контакт и регулировку тока несрабатывания переделах ± 25% от величины номинального тока несрабатывания.

Величины номинальных токов несрабатывания приведены в таблице.

Тип реле	Номинальный ток реле, А	Максимальный ток продолжительного режима	Номинальный ток несрабатывания, 1н, А 1
ТРН-10УХЛЧ	10	1,25 Iн	0.5; 0,63; 0,8; 1,0; 1,25; 1,6; 2; 2,5; 4; 5; 6,3; 8
		1,00 Iн	10
ТРН-25УХЛЧ	25	1,25 Iн	5; 6,3; 8; 10; 12,5; 16; 20
		1,00 Iн	25

Реле электротепловые токовые ртт

Реле предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, а также от несимметрии в фазах. Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, а также для встройки в магнитные пускатели серии ПМА в целях переменного тока напряжением 660 В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.

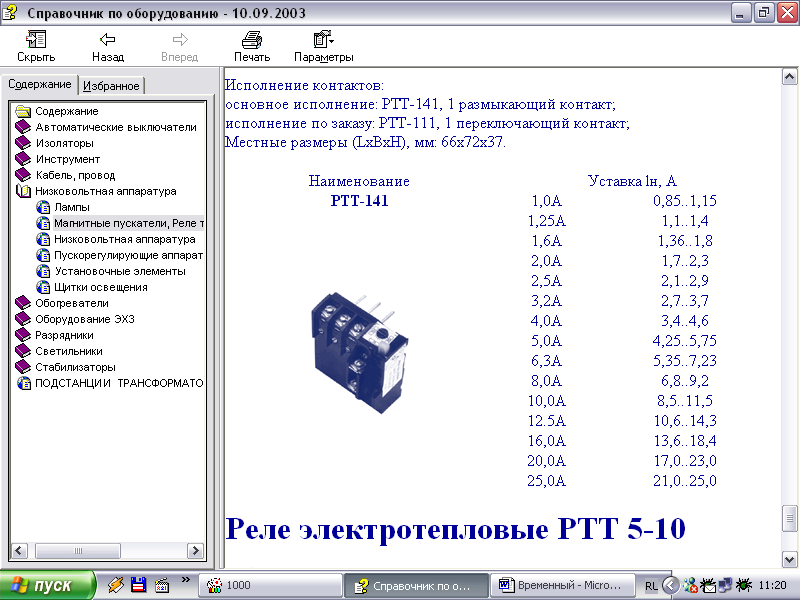

Р ТТ-141

Структура условного обозначения

Р Т Т - З Х Х Х Х Х

1 2 3 4 5 6 7 8 9

1. - реле;

2. - электротепловое;

3. - токовое;

4. - цифра, определяющая тип реле по величине номинального тока:

3 - исполнение на токи: 50 А; 63 А; 80 А; 100 А; 125 А; 160 А.

5 - цифра, определяющая способ установки реле:

1. - исполнение для индивидуальной установки;

2. - исполнение для комплектации с пускателями серии

ПМА-5000М, ПМА-6000М;

6 - цифра, определяющая исполнение реле по роду контактов вспомогательной цепи:

1 - исполнение с одним размыкающим контактом, отсутствие цифры обозначает исполнение реле с переключающим контактом;

7. - буква, определяющая исполнение реле пониженной инерционности;

8. - климатическое исполнение УХЛ,0 по ГОСТ 15150-69;

9. - категория размещения по ГОСТ 15150-69.

Таблица выбора реле

Тип реле	Диапазон регулирования	Мощность потребля­емая одним полюсом	Тип реле	Диапазон регулирования	Мощность потребляемая
	номинального тока	реле, Вт		номинального тока	одним полюсом
	несрабатывания			несрабатывания, А	реле, Вт
Номинальный ток 25А			Номинальный ток 80 А
РТТ-1	0,17-0,23 0,21-0,29 0,27-0,37 0,34-0,46 0,42-0,58 0,54-0,72 0,68-0,92 0,85-1,15 1,10-1,40 1,36-1,84 1,70-2,30 2,10-2,90 2,70-3,70 3,40-4,60 4,25-5,75 5,35-7,23 6,80-9,20 8,50-11,5 10,6-14,3 13,6-18,4 17,0-23,0 21,3-25,0	1,30 1,35 1,40 1,45 1,45 1,50 1,50 1,50 1,55 1,55 1,60 1,60 1,60 1,60 1,65 1,75 1,80 1,85 1,85 1,90 2,00 2,10	РТТ-2	8,5-11,5	U80
				10,6-14,3	1,81
				13,6-18,4	1,90
				17,0-23,0	2,00
				21,2-28,7	2,10
				27,2-36,8	2,30
				34,0-46,0	2,55
				42,5-57,5	2,95
				53,5-63,0	3,60
				53,5-72,3	3,60
				68,0-80,0	4,5
			Номинальный ток 160 А
			РТТ-3	42,5-57,5	4,5
				53,5-72,3	4,5
				68,0-92,0	5,5
				85-115	6,8
				106-143	8,3
				136-160	10,5

Основные параметры реле РТТ-4 на ток 630 А

Тип реле	Диапазон регулирования номинального тока несрабатывания, А	Тип подключаемого теплового реле	Номинальный ток несрабатывания подключаемого реле на нулевой уставке, А	Мощность потребляемая полюсом реле, Вт
РТТ-4	106-144 136-184 170-230 212-287 272-368 340-460 425-575 535-630	РТТ-П; РТТ-Ш РТТ-1Ш; РТТ-ПШ	1,25 1,60 1,0 1,25 3,2 4,0 5,0 6,3	2,49 3,14 2,12 2,50 2,34 2,89 3,43 4,70
