Пускатели электромагнитные

Предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока 50 и 60 Гц.

При наличии тепловых реле пускатели осуществляют защиту управляемых электродвига­телей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

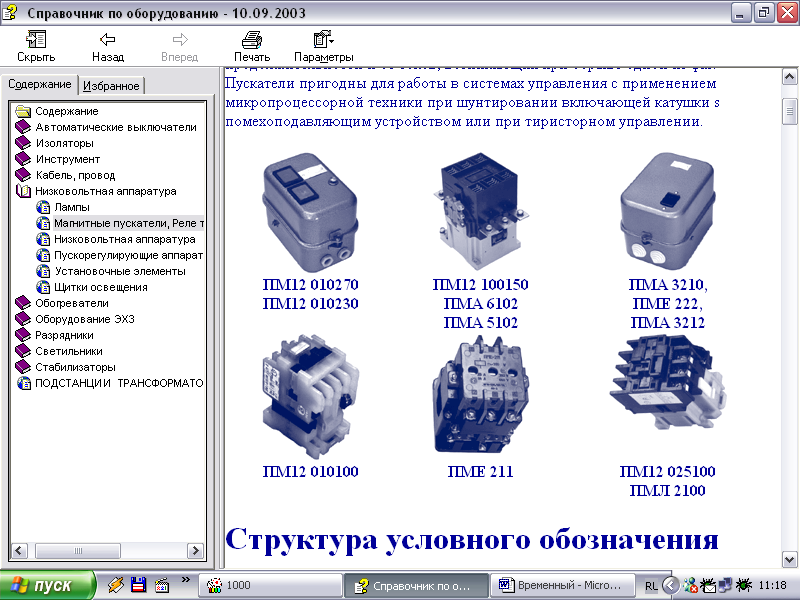

Структура условного обозначения пмл

ПМЛ - Х Х Х Х Х Х Х Х Х

1 2 3 4 5 6 7 8 9

1 - цифра, указывающая величину пускателя в зависимости от номинального тока: 1-10 А; 2-25 А; 3-40 А; 4-63 А.

2 - цифра, указывающая исполнение пускателя по назначению и наличию теплового реле:

1. - нереверсивный, без теплового реле;

2. - нереверсивный, с тепловым реле;

5 - реверсивный, без теплового реле с механической блокировкой для степени защиты IP00, IP20 и с электрической и механической блокировкой для степени защиты IP40; IP54;

6 - реверсивный, с тепловым реле с электрической и механической блокировками;

7 - пускатели звезда - треугольник.

3 - цифра, указывающая исполнение пускателей по степени защиты и наличия кнопок:

0- степень защиты IP00;

1 - степень защиты IP54 без кнопок;

2. - степень защиты IP54 с кнопками «Пуск» и «Стоп»;

3. - степень защиты IP54 с кнопками «Пуск» и «Стоп» и сигнальной лампой;

4. - степень защиты IP40 без кнопок;

6 - степень защиты IP20.

4 - цифра, указывающая исполнение пускателей по числу и исполнению контактов

вспомогательной цепи:

Цифра	Род тока цепи управления	Число и исполнение контактов вспомогательной цепи пускателей
		на 10-25 А	на 40-63 А	на 16А
0 1 2 3 4 5 6	переменный переменный переменный переменный переменный постоянный постоянный	1з 1р 1з - - 1з 1р	1з+1р - 1з - - 1з+1р -	1з 1P - - - - -

5. - буква, обозначающая пускатели с номинальным током 16 А, 40 А, 80 А.

6. - буква, обозначающая исполнение пускателей с креплением на стандартные рейки Р2-3 по ГОСТ 0.684.423-82-М.

7- буква, характеризующая климатическое исполнение по ГОСТ 151500-69(О,О;ОМ)

8. - цифра, характеризующая категорию размещения по ГОСТ 15150-69(2,4).

9. - буква, указывающая исполнение по износостойкости (А, Б, В)
