3.4. Конструирование корпуса и крышек подшипникового узла

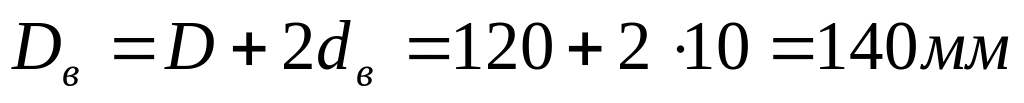

Диаметр dв и число винтов z для крепления крышек к корпусу назначают в зависимости от диаметра отверстия под подшипник(равного наружному диаметру подшипника) [1.,стр.17]:
Таблица 21.
D, мм |
dв |
z |
100-140 |
М10 |
6 |
Наружный диаметр
крышки
.
Диаметр центров отверстий под винты
.

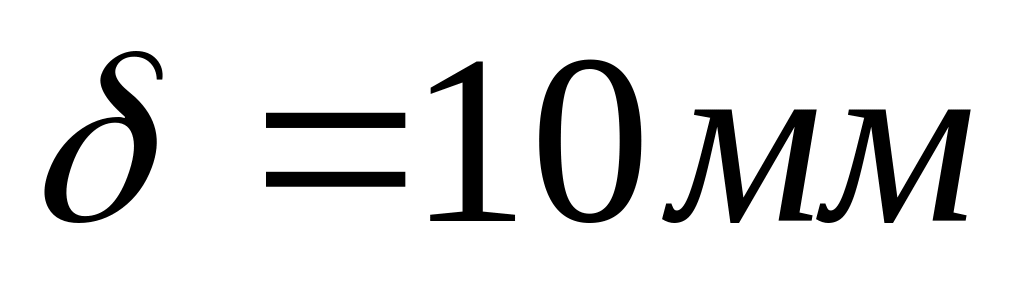

Толщина крышки в месте установки винтов
.
Рис.13. Крышка подшипникового узла.
3.5
Проверочный расчет вала
Основными критериями работоспособности валов перемешивающих устройств является виброустойчивость и прочность.
3.5.1 Выбор расчетной схемы
Выбираем подвижное соединение валов мотор-редуктора и мешалки втулочно-пальцевой муфтой. Если опорами вала является два радиально-упорных подшипника качения, то такому решению соответствует расчетная схема 3.
3.5.2 Определение длины расчетных участков для схемы 3
Длина вала
определяется от середины муфты до
середины ступицы мешалки. Длина
-длина
участка вала от середины ступицы мешалки
до середины подшипника.
-расстояние
от середины подшипника до середины
муфты.
=145
мм,
=1800
мм.
3.5.3 Расчет на виброустойчивость

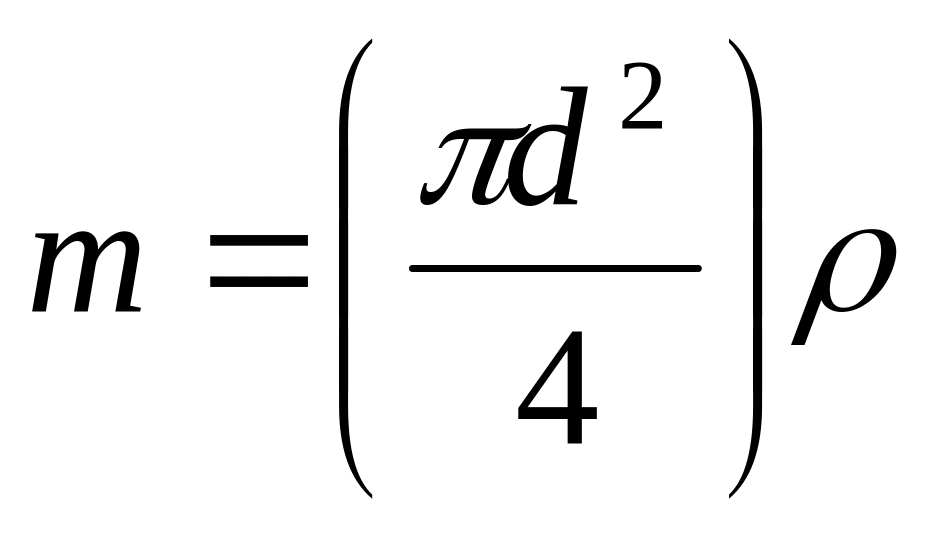

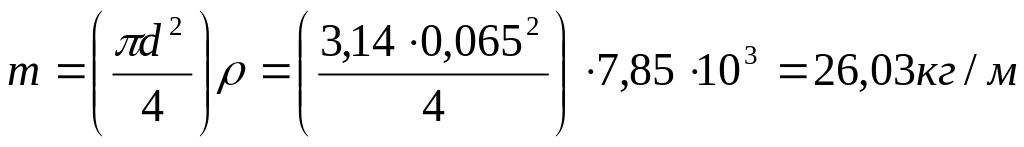

Масса единицы длины вала:
, где
-плотность материала вала, d-диаметр вала в месте установки уплотнительного устройства, м.
Момент инерции поперечного сечения вала
,
Коэффициенты:
,
, где Мm – масса мешалки, кг; , L-значение длины соответствующих участков вала в метрах.
,
Определим коэффициент
1,8
Критическая скорость вала
, где
-модуль продольной упругости вала.

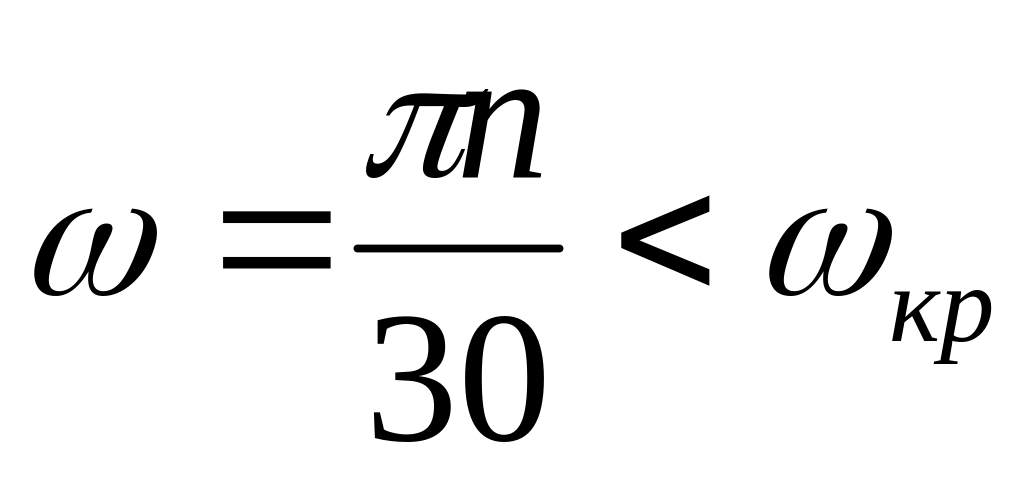

Проверка выполнения условия
, <
3.5.4 Расчет на прочность

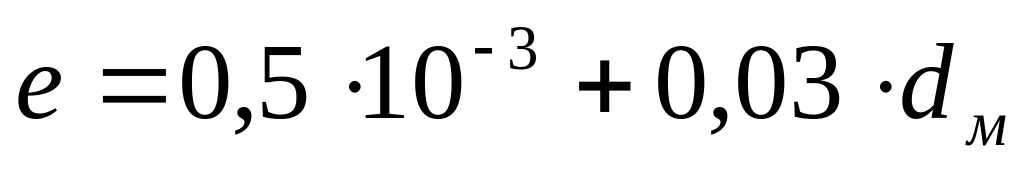

Эксцентриситет центра массы перемешивающего устройства
, где
-диаметр мешалки, м.
м.
Приведенная масса мешалки и вала
, где
-коэффициент приведения распределенной массы вала к сосредоточенной массе мешалки. Для расчетной схемы 3
Центробежная сила
, где
- радиус вращения центра тяжести приведенной массы.
Радиальные реакции в опорах
Н,
Построим эпюры изгибающих и крутящих моментов и определим величины изгибающих моментов в опасном сечении вала.

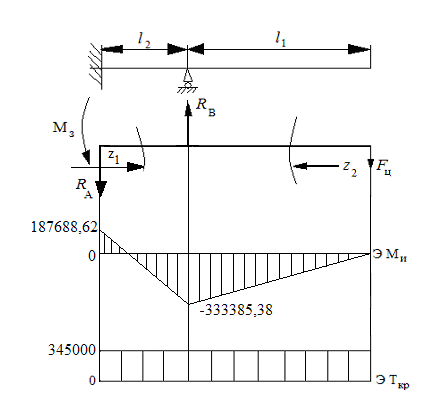

Рис.14. Эпюры изгибающих и крутящих моментов.
1 участок:
2 участок:
Для расчетной схемы 1 опасным является сечение под опорой А.

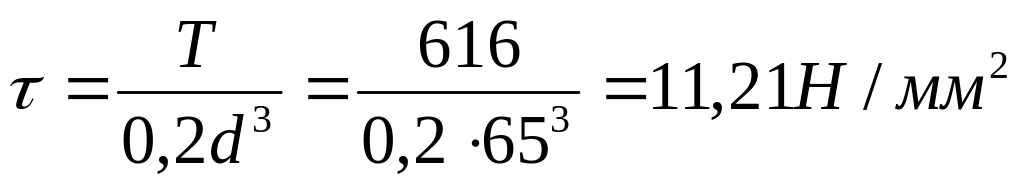

Напряжение изгиба
и кручение
в опасном сечении:
,
Расчет эквивалентного напряжения и проверка условия:
. Значение допускаемого напряжения
рассчитывается по формуле:
, где
-коэффициент концентрации напряжения,
-минимальный запас прочности вала (ориентировочно =2 ),
-предел выносливости материала.
. Для 1 расчетной схемы в сечении с подшипником =1,5-2. Для ВСт3
[1.,стр.59,табл.4.9]
3.5.5 Проверочный расчет шпонок
Призматические
шпонки проверяют на смятие. Проверке
подлежат 2 шпонки- в месте посадки
полумуфты и в месте посадки мешалки.
Условие прочности
,
где d-диаметр
вала в месте установки шпонки,
-рабочая
длина шпонки со скругленными торцами,
мм,
=80-150
Н/мм2-допускаемое
напряжение на смятие,
-стандартные
размеры.
Таблица 23. Шпонки призматические, мм, СТ СЭВ 189-75 [1.,стр.102,табл.55].
Диаметр вала d |
Сечение шпонки |
Глубина паза |
Длина l |
||
в |
h |
t1 |
t2 |
||
50 |
14 |
9 |
5,5 |
3,8 |
36-160 |
65 |
18 |
11 |
7 |
4,4 |
50-200 |
Рис.15. Шпонка призматическая.
Выберем длину обеих шпонок 90 мм.
1. при диаметре
вала 50 мм:
2. при диаметре
вала 65 мм:
